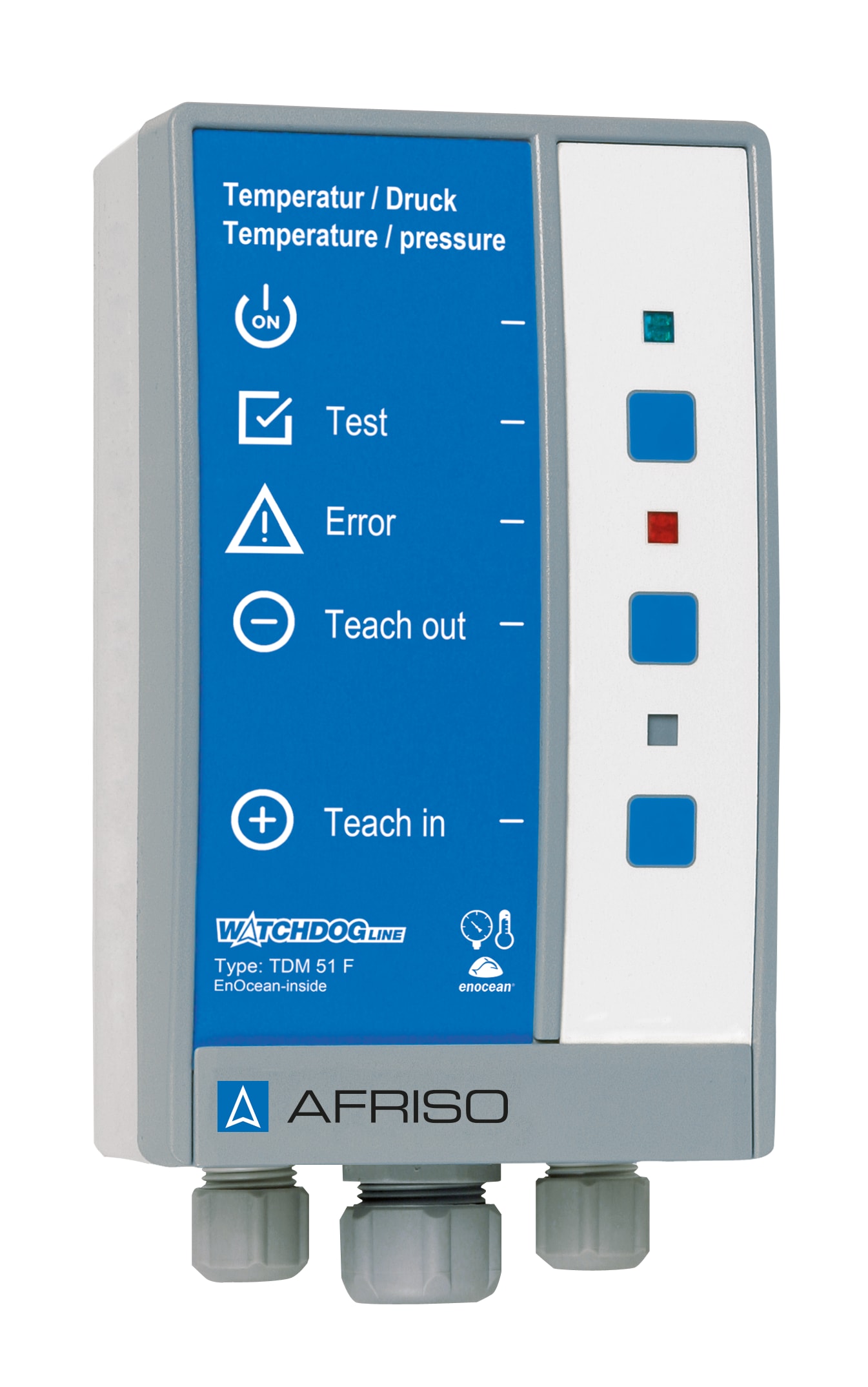

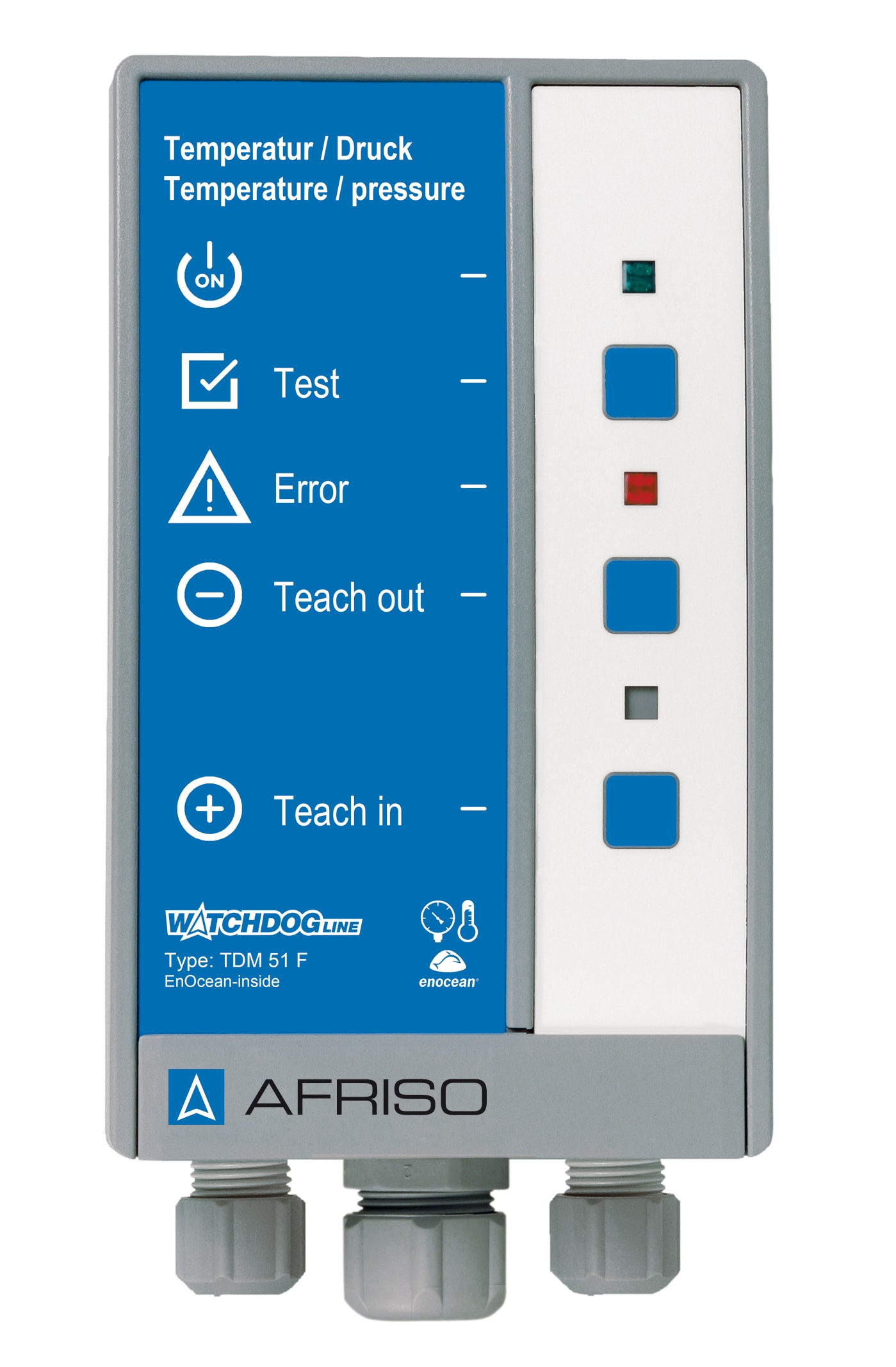

Temperatur- und Druckmessgerät TDM 51 F | 78089
Temperatur- und Druckmessgerät TDM 51 F
Fertigungsware
- ideal zur Erfassung verschiedenster Messwerte und Betriebsparameter in der Haustechnik
- Druck- und Temperatursensoren anschliessbar
- integrierte Überwachung der Netzspannung
- EnOcean®-inside
- EEP (EnOcean® Equipment Profile): Generic Profile (GP)
Zur Erfassung von Temperatur- und Druckwerten in der Haustechnik wie beispielsweise Fülldruck der Heizungsanlage, Füllstand von Heizöltanks oder Zisternen, Schichttemperaturen im Pufferspeicher oder Anlagentemperaturen (z. B. Vorlauf, Rücklauf).
Das Temperatur- und Druckmessgerät TDM 51 F verfügt über fünf Eingänge für Pt-1000-Temperatursensoren und einem RS-485-ModBus-Anschluss für digitale Druckaufnehmer. Die Messdaten werden mittels integriertem EnOcean®-Funkmodul an das AFRISOhome Gateway HG 01 übertragen. Die Visualisierung der Messdaten erfolgt über die Mobile App AFRISOhome. Bei Messwertüber- oder unterschreitung ist eine Alarmierung weiterer Personengruppen (z. B. Eigentümer oder Hausmeister) selektiv möglich. Das TDM 51 F überwacht zusätzlich die Netzspannung und sendet bei Ausfall der Versorgungsspannung unverzüglich eine Warnmeldung. Die Einbindung in die Gebäudeleittechnik ist über die EnOcean®-Funktechnologie ebenfalls möglich.
- Temperatureinsatzbereich
- Umgebung:
- -5/+55 °C
- Lagerung:
- -10/+60 °C
- Versorgungsspannung
- AC 100 − 240 V
- Nennleistung
- 5 VA
- Gehäuse
- Wandaufbaugehäuse aus schlagfestem Kunststoff (ABS)
- B x H x T:
- 100 x 188 x 65 mm
- Gewicht:
- 430 g
- Schutzart:
- IP 40 (EN 60529)
- Eingänge
- 5 x Pt1000 (2-Leiter)
1 x Modbus RTU (RS 485)
- Messbereich
- Temperatur:
- -100/+300 °C
- Druck:
- abhängig vom verwendeten Sensor
- Genauigkeit
- Temperatur:
- ± 0.5 K
- Druck:
- abhängig vom verwendeten Sensor
- EnOcean®-Funk
- EEP:
- Generic Profile (GP)
- Frequenz:
- 868.3 − MHz
- Sendeleistung:
- max. 10 mW
- Reichweite:
- 10 − 30 m
- Reichweite:
- abhängig von Raumsituation und Baumaterialien
- Lieferumfang
- Signalteil mit EnOcean®-Funkmodul
