WaterControl 01

funkgesteuertes Wasserabsperrventil

Ausführungen Betriebsanleitung

  • sofortiger Verschluss der wasserführenden Leitung im Leckagefall
  • Minderung der Schadenshöhe nach Rohrbruch
  • Absperrventil in modularer Bauweise mit abnehmbarem Motor und Kugelhahn mit Zusatzverschraubungen für die einfache Montage, auch in beengten Einbausituationen

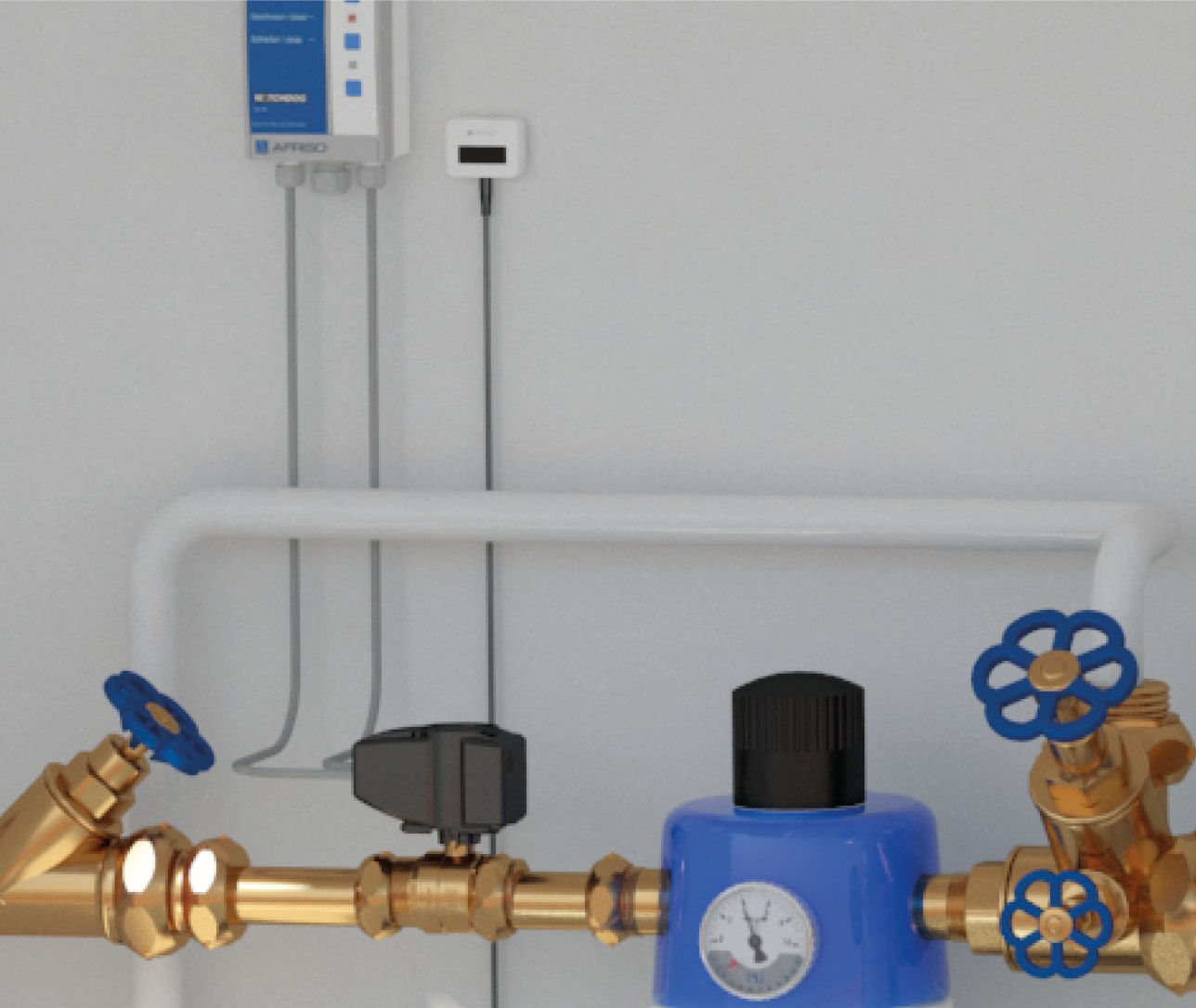

Zum manuellen oder ferngesteuerten Schließen und Öffnen einer wasserführenden Leitung in Gebäuden nach einer Ereignismeldung durch die Wassersensoren WaterSensor eco, con oder BWS.

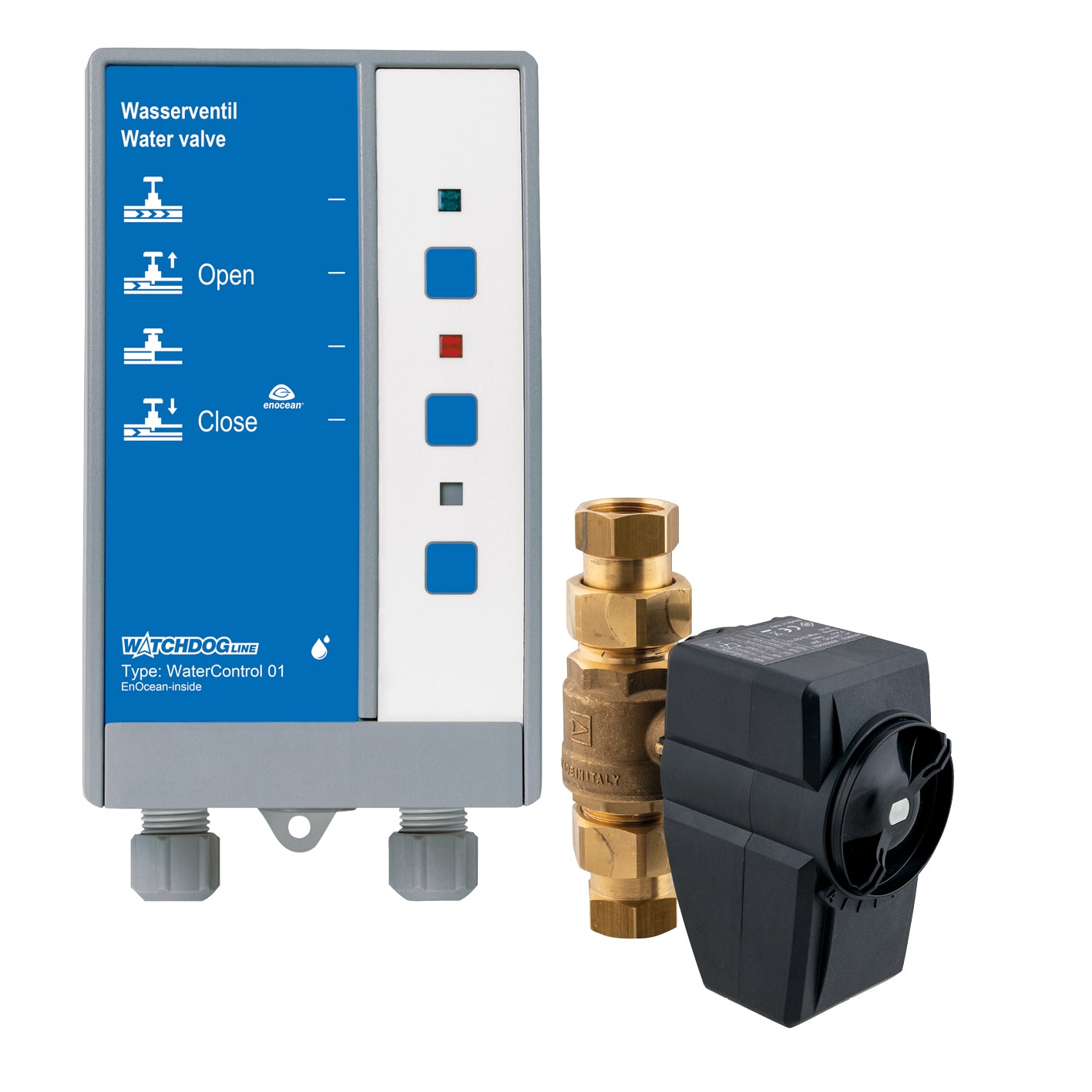

WaterControl 01.1 besteht aus einem Absperrventil und einem Steuergerät mit Netzteil und EnOcean®-Funkmodul. Das Absperrventil besteht aus einem trinkwasserzugelassenen Kugelhahn mit Elektromotor, welcher in die wasserführende Leitung eingebunden ist. Für verschiedene Leitungsdurchmesser stehen zwei Kugelhähne (G1 AG bzw. G1½ AG) mit entsprechenden Anschlussverschraubungen auf G¾ IG und G1 IG bzw. G1¼ IG und G1½ IG zur Verfügung. Das Absperrventil der wasserführenden Leitung kann auf unterschiedliche Arten geöffnet und geschlossen werden:
Absperrventil am Stellhebel mechanisch öffnen/schließen
Absperrventil über Tasten am Steuergerät elektrisch öffnen/schließen
Absperrventil über Wassersensoren schließen
Absperrventil mit EnOcean®-Taster öffnen/schließen
Absperrventil über AFRISOhome Gateway und Smartphone öffnen/schließen
Das Steuergerät steht in ständigem Kontakt mit den angelernten Wassersensoren WaterSensor eco, con oder BWS und/oder dem AFRISOhome Gateway. Eine Ereignismeldung wird ausgelöst, sobald eine Leckage von den Wassersensoren erkannt wird, z. B. undichte Haushaltsgeräte oder ein Rohrbruch in einer Wasserleitung. Beispielsweise kann mittels WaterControl 01.1 die Wasserleitung geschlossen werden, um einen weiteren Wasseraustritt zu verhindern. Das AFRISOhome Gateway überträgt Warnmeldungen und Zustandsänderungen über WLAN an die zuständigen Ansprechpartner (z. B. Eigentümer, Hausverwalter, Hausmeister oder Handwerker).

Art.-Nr.
Wasserabsperrventil WaterControl 01 G¾42570
Wasserabsperrventil WaterControl 01 G142571
Wasserabsperrventil WaterControl 01 G1¼42575
Wasserabsperrventil WaterControl 01 G1½42576
  • Lagerware
  • Fertigungsware

Temperatureinsatzbereich
Umgebung:
0/50 °C
Lagerung:
-10/+80 °C
Medium:
4/80 °C
Versorgungsspannung
AC 100 − 240 V
Nennleistung
stehender Motor:
< 2 VA
laufender Motor:
< 5 VA
Gehäuse
Wandaufbaugehäuse aus schlagfestem Kunststoff (ABS)
B x H x T:
100 x 188 x 65 mm
Gewicht:
  430 g
Schutzart:
IP 40 (EN 60529)
Kugelhahn (DVGW-geprüft) mit Motor
Gewicht
G¾:   0.8 kg
Schutzart:
IP 40 (EN 60529)
EnOcean®-Funk
EEP:
D2-A0-01
Frequenz:
868.3 − MHz
Sendeleistung:
max. 10 mW
Reichweite:
10 − 30 m
Reichweite:
abhängig von Raumsituation und Baumaterialien
anlernbare Geräte
max. 40 Geräte anlernbar in beliebiger Kombination
1 EnOcean®-Zentrale/Gateway,
WaterSensor con (20 x),
WaterSensor eco (10 x),
WaterSensor BWS,
EnOcean®-Taster Auf/Zu (10 x)

Montagezubehör
Abb.
Bezeichnung
Dichtungsset IP 54 | 43416
Montagerahmen | 43521
Hutschienenclip | 43100

Funktionserweiterungen
Abb.
Bezeichnung
EnOcean®-Funkmodul TCM 320 | 78082
