MSA 10 DT

motorischer Stellantrieb für automatischen hydraulischen Abgleich

Ausführungen Betriebsanleitung

  • First-Open-Funktion
  • automatischer thermischer hydraulischer Abgleich
  • präzise Ventilansteuerung
  • ideal für Neubau und Sanierung
  • geeignet für Heizen und Kühlen
  • Fühlerposition automatisch detektiert, daher verwechslungssicher

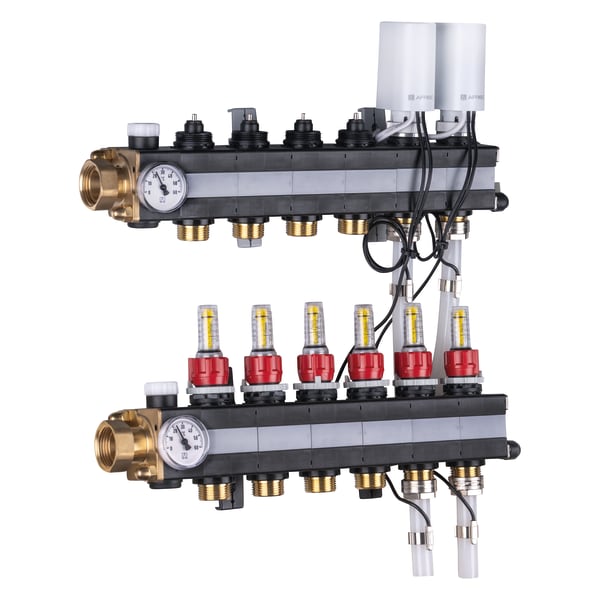

Stellantrieb für den automatischen hydraulischen Abgleich und zum energiesparenden Betrieb von Flächenheizsystemen. Geeignet zur Regelung von Warmwasserventilen in Verteilersystemen wie z. B. AFRISO Heiz-/Kühlkreisverteiler ProCalida® MC, EF, VA und IN. Die Stellantriebe setzen das elektrische Signal von Raum- oder Uhrenthermostaten in einen Ventilhub um. Sie regeln stetig durch den adaptiven PID-Regelalgorithmus die Durchflussmenge entsprechend der gemessenen Vor- und Rücklauftemperatur und stellen dadurch einen dynamischen hydraulischen Abgleich sicher.
Der Stellantrieb ist im Auslieferungszustand geöffnet (First-Open-Funktion), wodurch die Hubventile am Verteiler bei der Erstinbetriebnahme geöffnet bleiben. Das erleichtert das Aufschrauben der Antriebe sowie das Füllen und Spülen der Anlage, da zu diesem Zeitpunkt die Regelung meist noch nicht in Betrieb ist. Die First-Open-Funktion (FO) wird automatisch aufgehoben, sobald der Stellantrieb elektrisch angesteuert wird. Die FO-Funktion kann durch einen Reset erneut aktiviert werden.

Motorischer, temperaturabhängig regelnder Stellantrieb mit First- und Re-Open-Funktion, LED-Funktionsanzeige und zwei Fühlerleitungen. Direkter Anschluss mittels Überwurfmutter an das Ventil oder Ventiloberteil. Ansteuerung über die Versorgungsspannung (230 V / 24 V) der Regelklemmleiste. MSA erkennt automatisch, welcher Fühler als Vor- oder Rücklauffühler eingesetzt wird.

Art.-Nr.
motorischer Stellantrieb MSA 10 DTAC 230 V79540
motorischer Stellantrieb MSA 10 DTAC/DC 24 V79541
  • Lagerware
  • Fertigungsware

Funktionen
First-Open-Funktion (erneut einstellbar),
Schließpunkterkennung durch Referenzfahrt bei Ansteuerung
Betriebsart
stromlos geschlossen (NC)
Auslieferungszustand: Werkseitig geöffnet
Regelhub
  4.5 mm
Schliessmass
  10.5 mm
Stellkraft
  110 N
Anschluss
Überwurfmutter M30 x 1.5 mm (Messing, vernickelt)
Gehäuse
Kunststoff PA 6, schwer entflammbar
Schutzart:
IP 54 (EN 60529)
Haube:
weiss
Kabel
2 x 0.75 mm2, weiss
Länge   0.9 m
Temperaturfühler
Befestigung mittels Rohrclip, verwechslungssicher
Kabellänge 0,4 m
Temperatureinsatzbereich
Betrieb:
max. 50 °C (am Ventil)
Umgebung:
0/50 °C
Lagerung:
-25/+60 °C
relative Luftfeuchte:
< 85 % r.F., nicht kondensierend
Versorgungsspannung
AC 230 V
Leistungsaufnahme im Dauerbetrieb
AC 230 V: < 1 W
Einschaltleistung
AC 230 V:
  30 mA
Schutzklasse
AC 230 V: II (EN 60730-1)
Masse (H x B x T)
95.3 x 37.8 x 53.2 mm
Gewicht
  200 g
