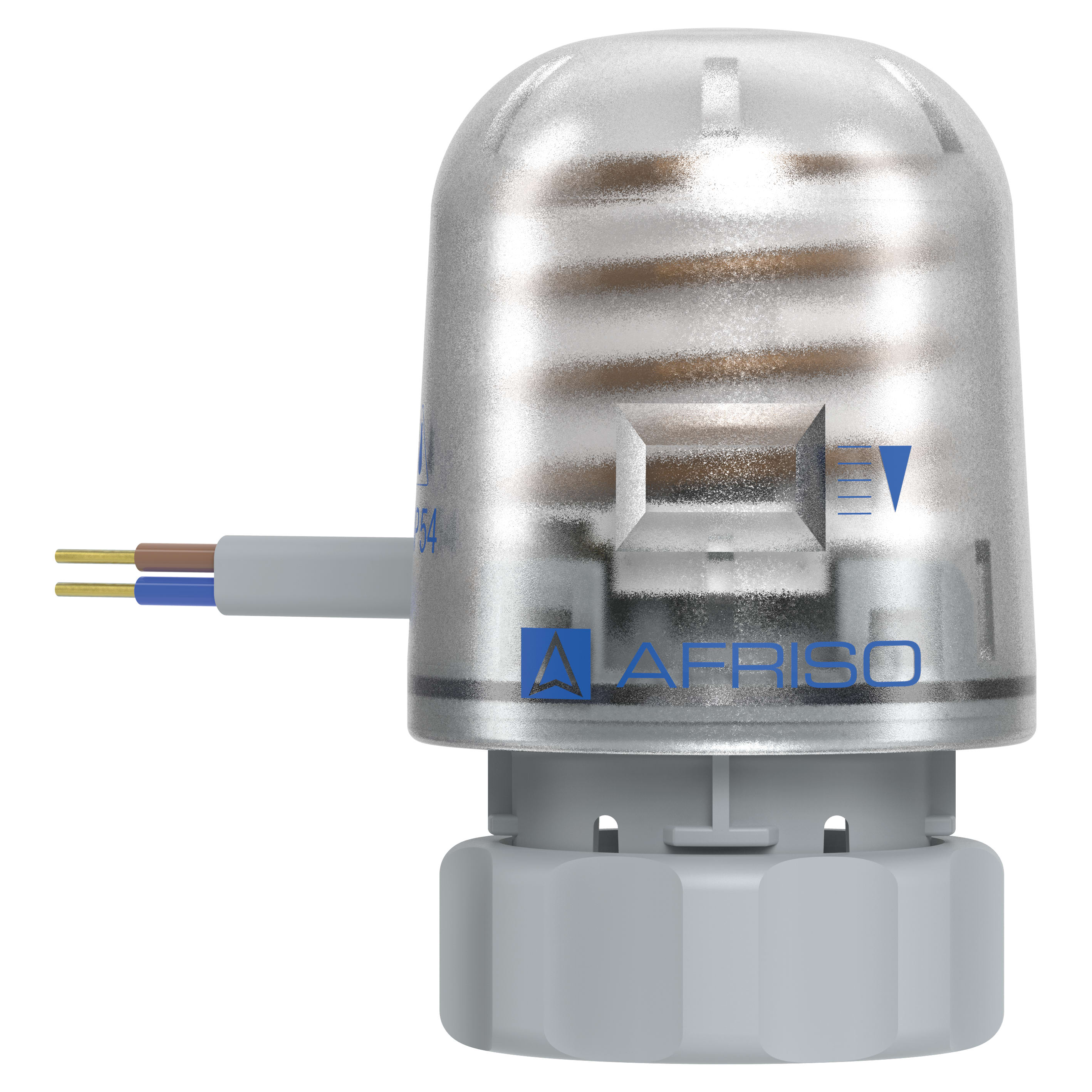

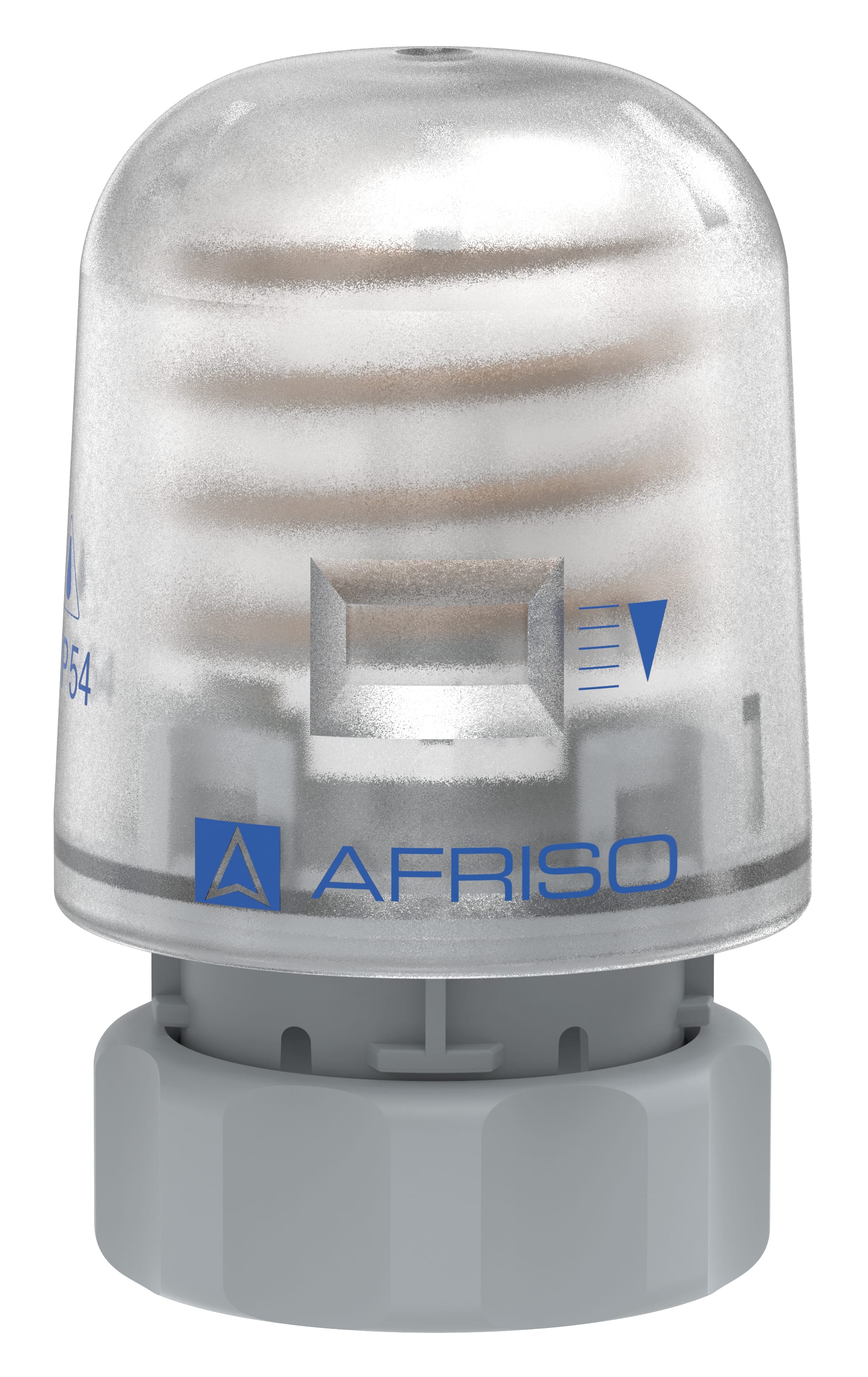

Thermischer Stellantrieb TSA 01 AC230V M30x1,5 IG | 79061

Thermischer Stellantrieb TSA 01

Fertigungsware
Downloads

  • integrierte Hubstellungsanzeige
  • schlanke Bauform (Ø 39 mm)
  • sehr niedrige Bauweise für kleinste Einbaubedingungen

Zur Regelung von Warmwasserventilen in Radiatoren oder AFRISO Verteilersystemen, wie z. B. Heiz-/Kühlkreisverteiler ProCalida® MC und VA 1C. Stellantriebe setzen das elektrische Signal von Raum- oder Uhrenthermostaten in einen Ventilhub um und regeln die eingestellte Temperatur über die Durchflussmenge. Der Stellantrieb ist stromlos geschlossen (NC) und somit direkt vorbereitet für den Automatikbetrieb.

Elektrothermischer Stellantrieb mit integrierter Stellungsanzeige in der Haube mittels Stössel in transparentem Fenster, Anschlusskabel und Überwurfmutter zum direkten Anschluss an das Ventil oder Verteileroberteil. Ausführung stromlos geschlossen.

Betriebsart
stromlos geschlossen (NC)
Hub
> 3.2 mm
integrierte Anzeige in der Haube mittels Stössel im transparenten Fenster
Öffnungszeit
5 − 6 min
Schliessmass
  10.8 mm
Stellkraft
ca. 90 N
Anschluss
Art.-Nr. 79061:
Überwurfmutter M30 x 1.5 mm
Gehäuse
Kunststoff
Schutzart:
IP 54 (EN 60730-1)
Haube:
transparent
Hubanzeige:
weiss
Kabel
2 x 0.75 mm2, grau, H05
Länge   1 m
Temperatureinsatzbereich
Betrieb:
max. 100 °C (am Ventil)
Umgebung:
0/50 °C
Lagerung:
-25/+70 °C
relative Luftfeuchte:
< 85 % r.F., nicht kondensierend
Versorgungsspannung
AC 230 V
Leistungsaufnahme
ca. 2 W (Dauerbetrieb)
Einschaltleistung
  32.2 W
Einschaltstrom
  140 mA
Schutzklasse
II (EN 60730-1)
Masse (H x ⌀)
Art.-Nr. 79061:
63 x 39 mm
Gewicht
  109 g
Optionen
  • 24-V-Version

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

TSA-01 mit Innengewinde und Überwurfmutter (Art.-Nr. 79061)
