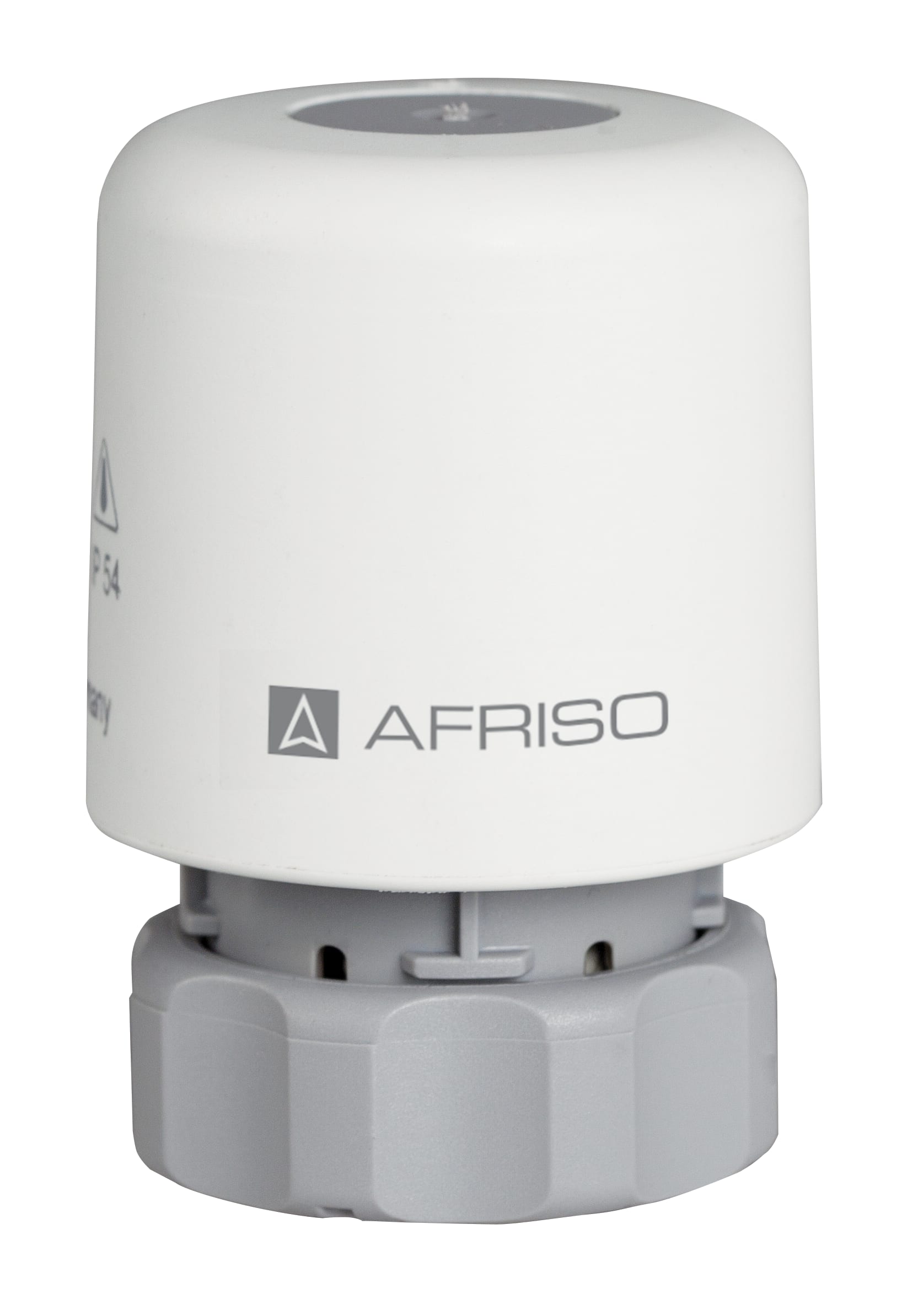

TSA 02
Thermischer Stellantrieb
- Hubstellungsanzeige über grauen Stössel an der Haube
- wahlweise als 24-V- oder 230-V-Version
- schlanke Bauform (Ø 39 mm)
Zur Regelung von Warmwasserventilen in Radiatoren oder AFRISO Verteilersystemen wie z. B. Heiz-/Kühlkreisverteiler ProCalida® MC, EF und VA bzw. Industrieverteiler IN. Stellantriebe setzen das elektrische Signal von Raum- oder Uhrenthermostaten in einen Ventilhub um und regeln die eingestellte Temperatur über die Durchflussmenge.
Der Stellantrieb ist werkseitig geschlossen und somit direkt vorbereitet für den Automatikbetrieb.
Elektrothermischer Stellantrieb mit Stellungsanzeige, Anschlusskabel und Überwurfmutter zum direkten Anschluss an das Ventil oder Verteileroberteil. Ausführung stromlos geschlossen, wahlweise als 24-V- oder 230-V-Version.
- Betriebsart
- stromlos geschlossen (NC)
Auslieferungszustand: Werkseitig geschlossen
- Hub
- > 3.2 mm
- Anzeige über Stössel auf der Haube
- Stellkraft
- 90 N
- Öffnungszeit
- 5 − 6 min
- Temperatureinsatzbereich
- Umgebung:
- max. 60 °C
- Versorgungsspannung
- AC 230 V
- Leistung:
- 2 W
- Anschluss
- Überwurfmutter M30 x 1.5 mm
- Schliessmass
- 10.8 mm
- Kabellänge
- 1 m
- Gehäuse
- Kunststoff
- H x ⌀:
- 56 x 39 mm
- Schutzart:
- IP 54 (EN 60529)
