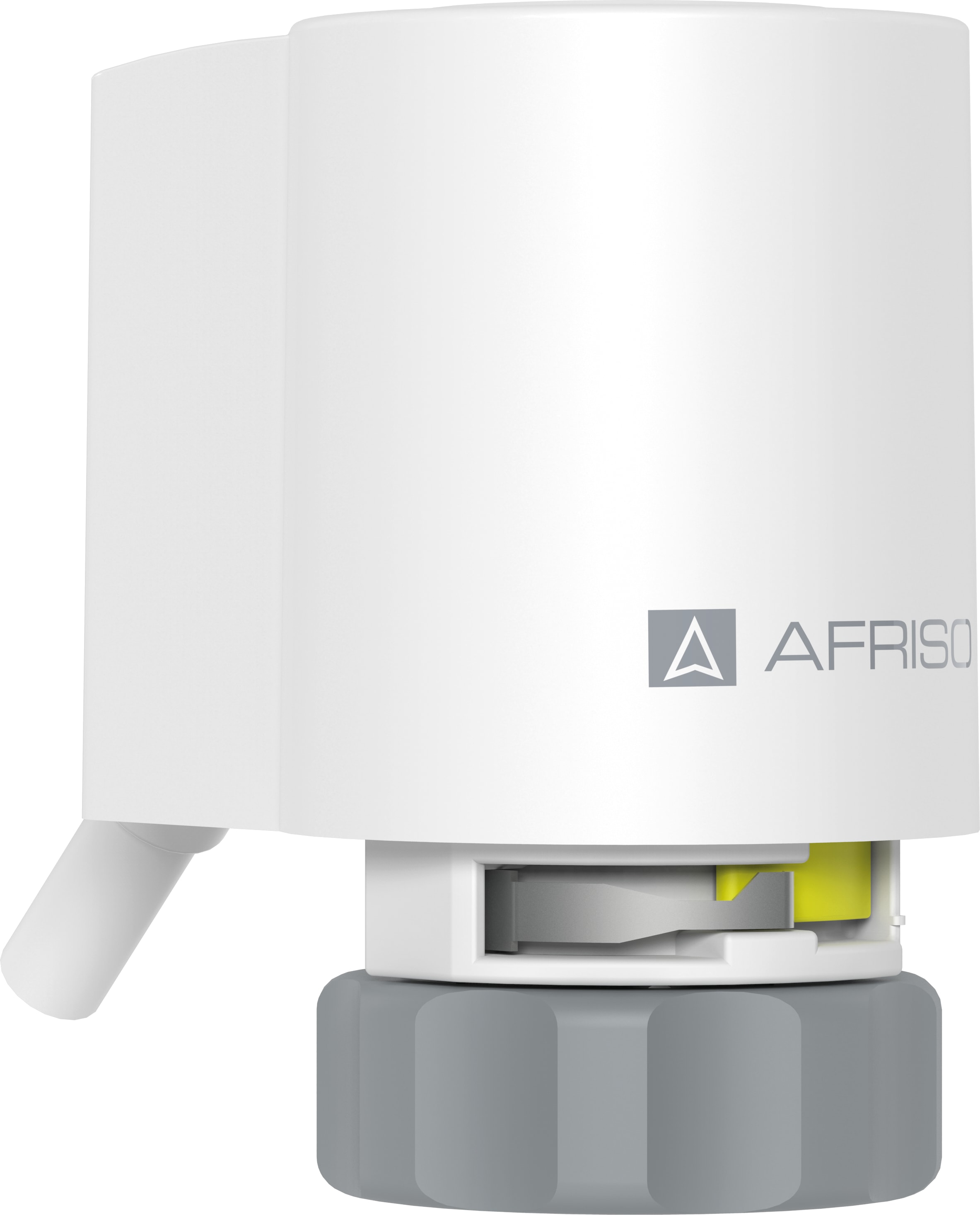

TSA 13 FO
Thermischer Stellantrieb
- First-Open-Funktion

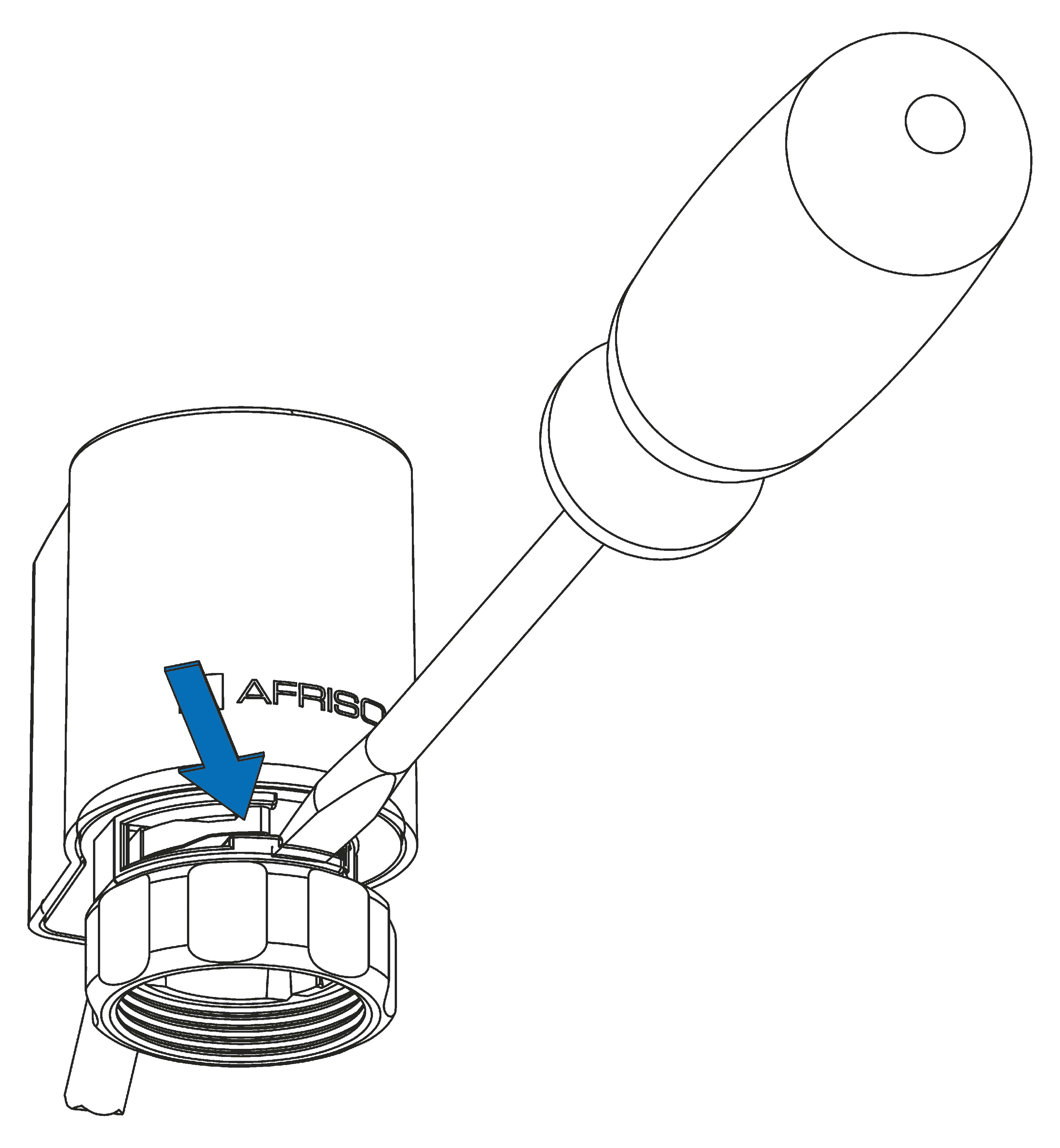

- manuelle, stromlose Re-Open-Funktion
- Hubstellungsanzeige
- integrierter Endschalter für Umwälzpumpe
- wahlweise als 24-V- oder 230-V-Version
Elektrothermischer Stellantrieb mit First- und Re-Open-Funktion, Stellungsanzeige, Endschalter, Anschlusskabel und Überwurfmutter zum direkten Anschluss an das Ventil oder Ventiloberteil. TSA 13 eignet sich, um über den integrierten Endschalter die Pumpe abzuschalten, wenn alle Hubventile geschlossen sind. Ausführung stromlos geschlossen, wahlweise als 24 V- oder 230 V-Version. Montageposition beliebig.
- Funktionen

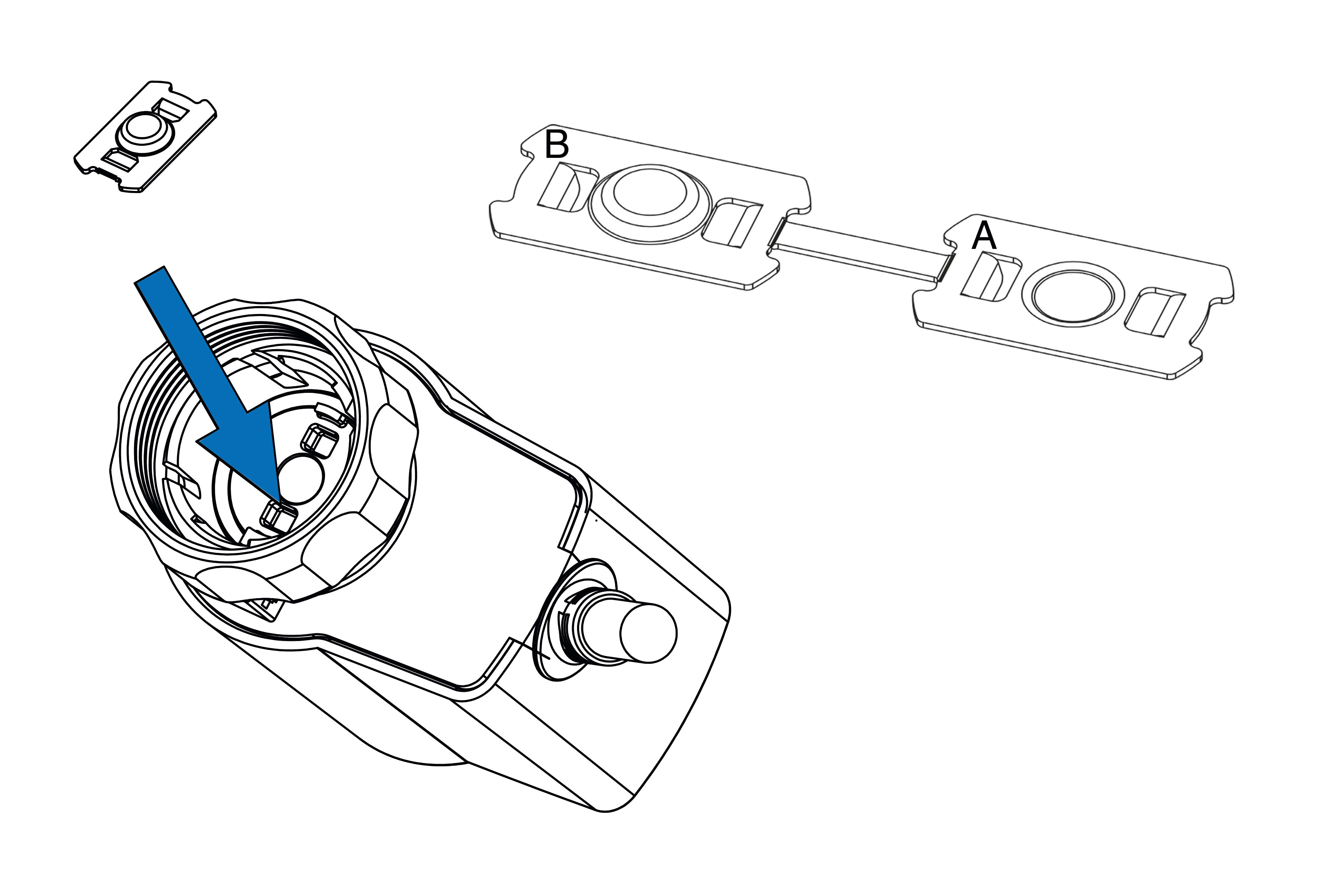

- First-Open- und Re-Open-Funktion (einstellbar über „Federbügel Re-Open“)
- Betriebsart
- stromlos geschlossen (NC)
Auslieferungszustand: Werkseitig geöffnet
- Regelhub
- 4.5 mm
- Öffnungszeit
- AC 230 V: 3.5 min
- Schliessmass
- 10.8 mm
- Stellkraft
- 110 N
- Anschluss
- Überwurfmutter M30 x 1.5 mm
- Schaltausgang:
- 1 potenzialfreier Schliesser
- Gehäuse
- Kunststoff PA 6, schwer entflammbar
- Schutzart:
- IP 54 (EN 60730-1)
- Haube:
- weiss
- Hubanzeige:
- gelb
- Logo:
- kundenspezifisch
- Kabel
- 4 x 0.75 mm2, weiss, H05
- Länge 1 m
- Temperatureinsatzbereich
- Betrieb:
- max. 100 °C (am Ventil)
- Umgebung:
- 0/50 °C
- Lagerung:
- -25/+70 °C
- relative Luftfeuchte:
- < 85 % r.F., nicht kondensierend
- Versorgungsspannung
- AC 230 V
- Leistungsaufnahme im Dauerbetrieb
- AC 230 V: 1.7 W
- Einschaltleistung
- AC 230 V: 34.5 W
- Einschaltstrom
- AC 230 V: 150 mA
- Kontaktbelastung
- AC 230 V, max. 6 (2) A
- Schutzklasse
- AC 230 V: II (EN 60730-1)
- Masse (H x B x T)
- 68 x 40 x 56 mm
- Gewicht
- 165 g
