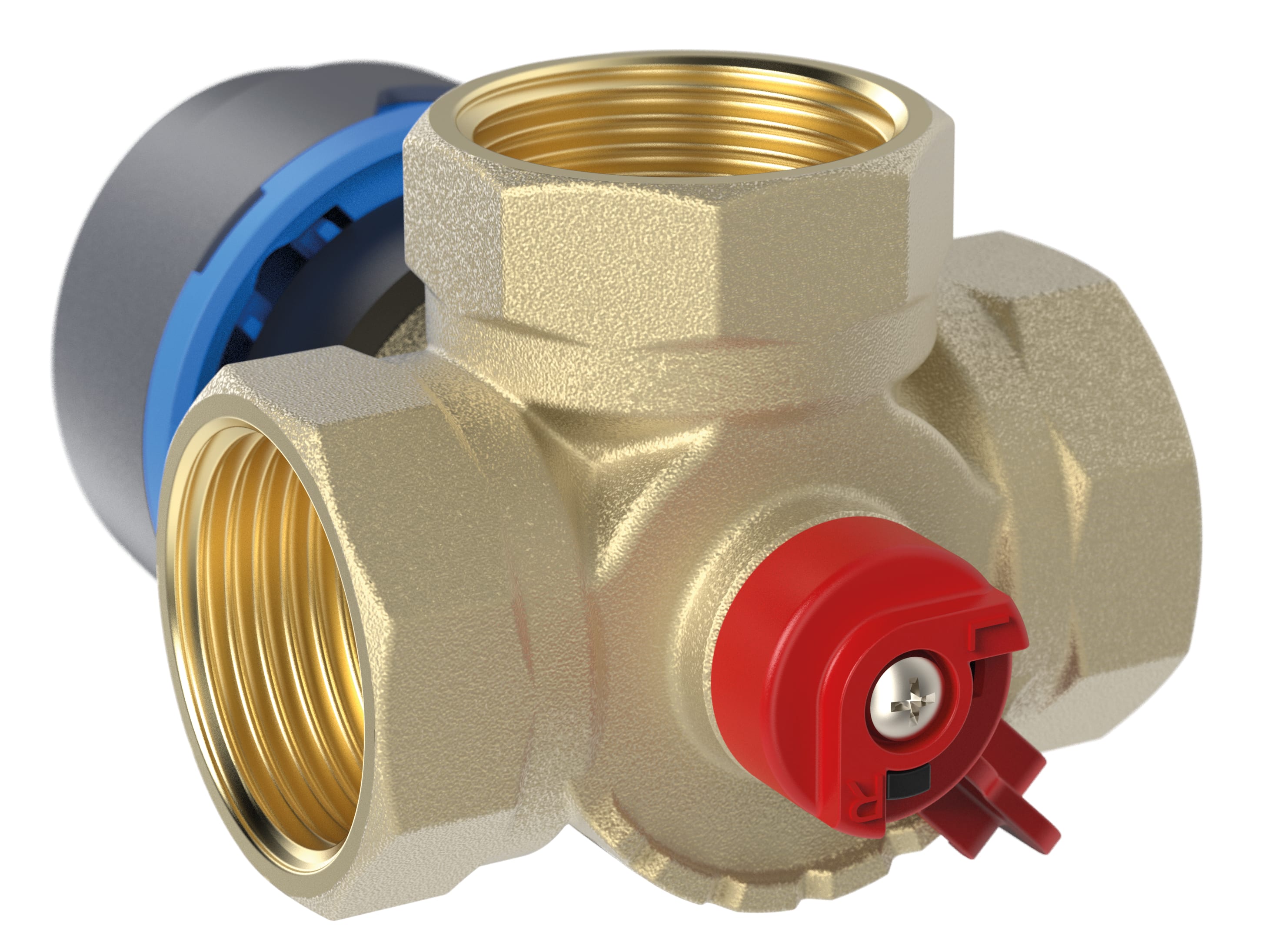

3-Wege-Mischventil ARV Vario

Ausführungen

  • zum Verteilen und Mischen
  • 3-Wege-Mischventil mit einstellbarem Kvs-Wert
  • geringes Drehmoment für erhöhte Lebensdauer des Stellmotors

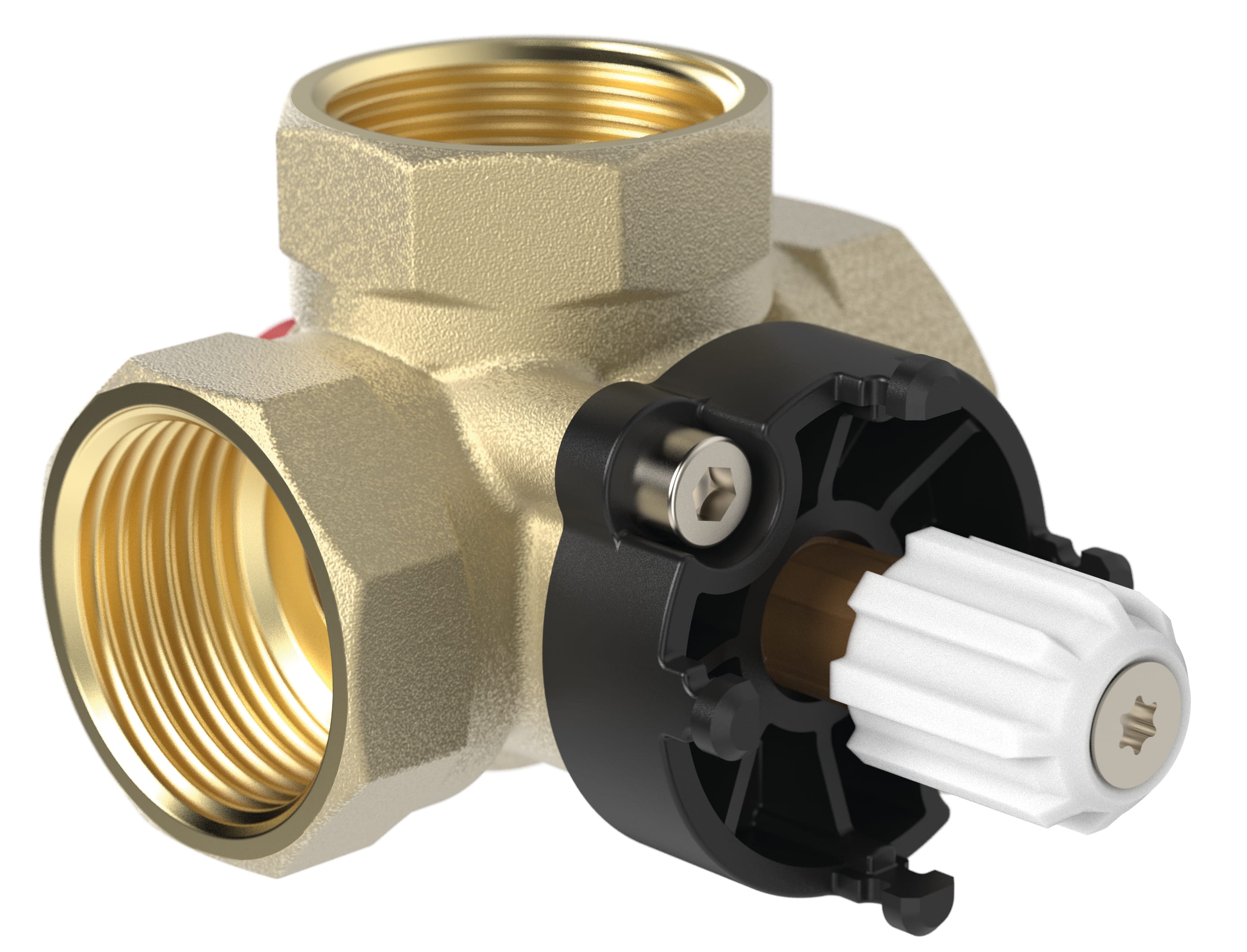

  • ProClick-Adaptersystem zur werkzeuglosen Motor-Montage

Universell einsetzbar für Mischanwendungen in wasserbasierten Heizungs- und Kühlsystemen (Heizkörper, Flächenheizungen) auch als Verteil- und Zonenmischer einsetzbar. Geeignet für Wasser oder Wasser mit max. 50 % Glykol-Beimischung. Nicht geeignet für Trinkwasser.

Kompakte, verlustarme 3-Wege-Mischventile mit Grundkörper aus Messing und griffigem, rutschfestem Drehknopf aus hochfestem Kunststoff. Der skalierte Drehknopf ermöglicht die einfache und präzise Einstellung des Mischventils im Handbetrieb. Die erhabene Markierung dient zur schnellen Positionserkennung. Für die volle Flexibilität beim Einbau liegen jeder Lieferung zwei Skalen bei: „0 bis 10“ für waagerechte und „10 bis 0“ für senkrechte Montage.
3-Wege-Mischventil zum Verteilen und Mischen. Die gewünschte Vorlauftemperatur wird durch das genaue Mischungsverhältnis zwischen heißem Speicher- und kaltem Rücklaufwasser erreicht.

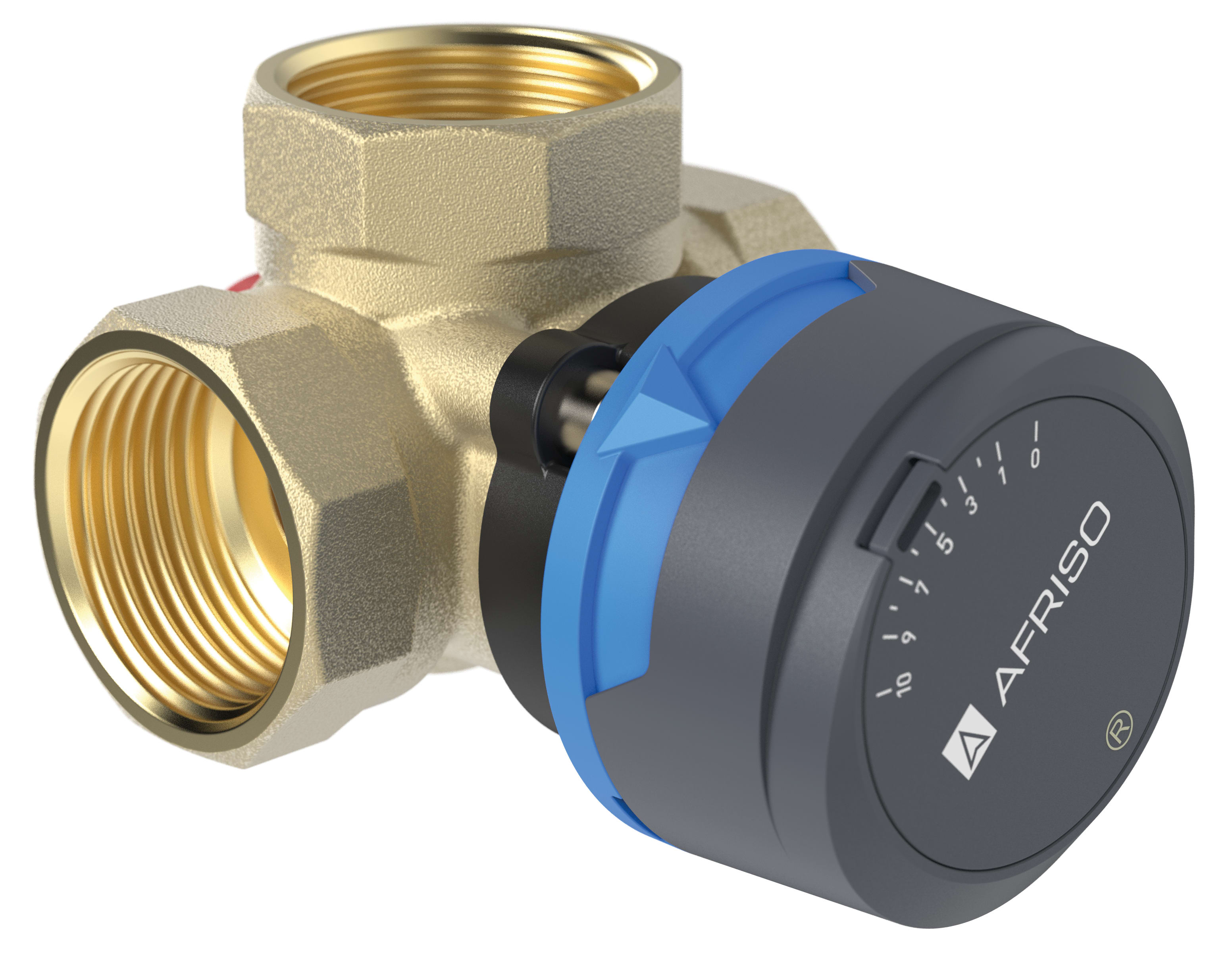

Die Mischventile können mit den AFRISO Stellmotoren leicht automatisiert werden. Das neue AFRISO ProClick-Adaptersystem erlaubt hierbei eine mühelose, sekundenschnelle Montage des Motors auf dem Mischventil ohne zusätzliches Werkzeug getreu dem Motto: Aufklicken – fertig! Dank des geringen Drehmoments werden diese kaum belastet, was einer erhöhten Lebensdauer dient.

NennweiteAnschlussKvs-WertArt.-Nr.
3-Wege-Mischventil ARV 382 VarioDN 20Rp¾3.5/9 m³/h1338220
3-Wege-Mischventil ARV 384 VarioDN 25Rp14.5/12 m³/h1338420
3-Wege-Mischventil ARV 385 VarioDN 32Rp1¼7.5/19 m³/h1338520
3-Wege-Mischventil ARV 386 VarioDN 40Rp1½14/36 m³/h1338620
3-Wege-Mischventil ARV 387 VarioDN 50Rp217/50 m³/h1338720
  • Lagerware
  • Fertigungsware

Drehwinkel
90 °
Temperatureinsatzbereich
Medium:
5/95 °C
Nenndruck
max. 10 bar
Differenzdruck
max. 1 bar
Durchfluss
3.5/9 m³/h
Leckrate (∆p = 100 kPa)
DN 20 – DN 25: < 0.2 % Kvs
Material
Gehäuse:
Messing (CW617N)
O-Ringe:
EPDM
