Pufferspeicher ABT 50 | 6805000

Pufferspeicher ABT 50

Fertigungsware

50 Liter Speicherkapazität
platzsparende, wandhängende Installation, variables Anschlusssystem
Einbindung von 2 Wärmeerzeugern möglich
Montagemöglichkeit für elektrischen Heizstab
optimale Schichtung durch Wärmeleitsystem

Pufferspeicher für dem Einsatz als Wärme- oder Kältespeicher in geschlossenen Heizungsanlagen nach EN 12828. Der Speicher ermöglicht die Einbindung von bis zu zwei Wärmeerzeugern und einem zusätzlichen elektrischen Heizstab. Der Anschluss zum Heizkreis fungiert als hydraulische Weiche und ist für den direkten Anschluss an die AFRISO Kesselverteiler KSV oder Pumpengruppen PrimoTherm® ausgelegt. Im Betrieb mit einer Wärmepumpe wird ein ausreichendender Volumenstrom sichergestellt und ein Takten der Wärmepumpe aufgrund von fehlendem Anlagenvolumen entgegengewirkt. Zudem sorgt der Pufferspeicher dafür, dass genügend Wärmekapazität für das Abtauen des Außengerätes vorhanden ist.

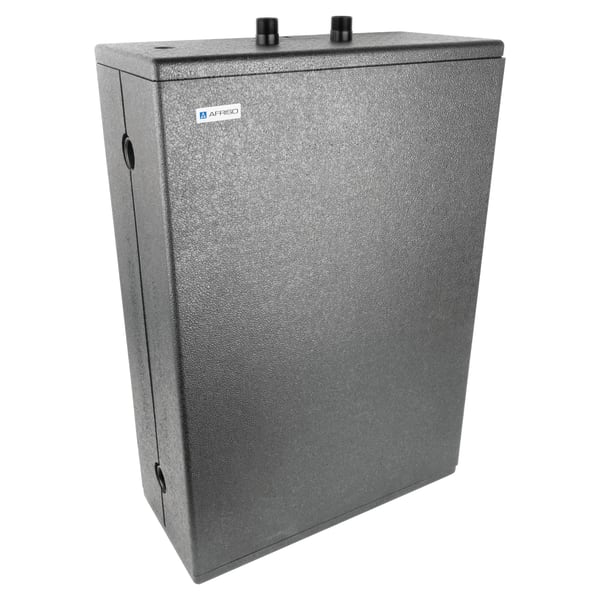

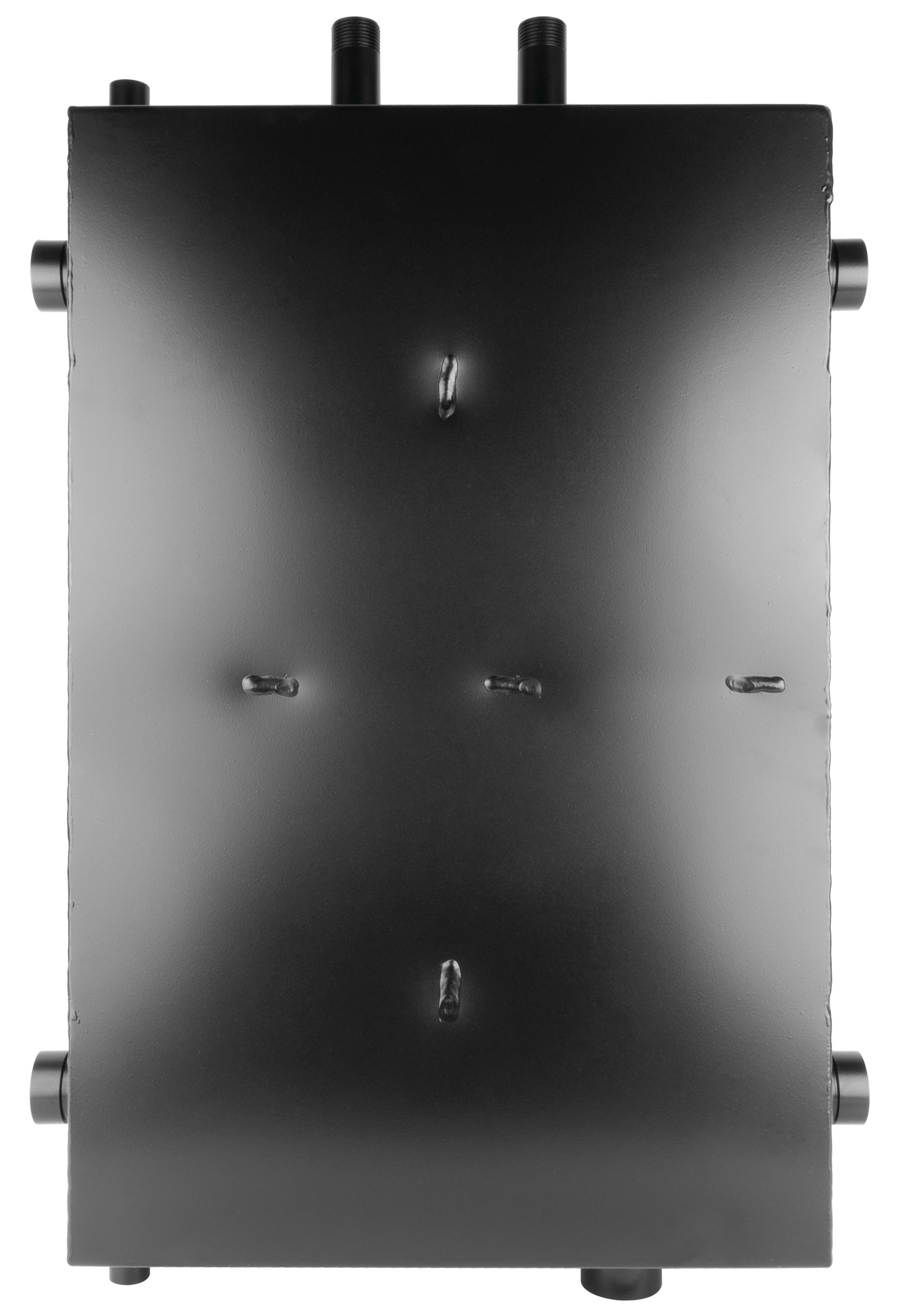

Kompakter Pufferspeicher bestehend aus einem rechteckigen Stahlbehälter mit 50 Liter Speicherkapazität und einer äußeren, formschlüssigen Wärmedämmung. Im Inneren des Behälters befindet sich ein Leitblech, das für eine geschichtete Temperaturverteilung im Speicher sorgt und damit die kontrollierte Vermischung von Vor- und Rücklauf ermöglicht. Durch die seitlichen Anschlüsse – wahlweise rechts oder links – ist eine Anpassung an die örtlichen Gegebenheiten sehr einfach möglich. Der wandhängende Pufferspeicher wird mit zwei Wandkonsolen befestigt. Eine Bohrschablone in der Verpackung erleichtert die Positionierung.
Die Pufferspeicher der Serie ABT entsprechen der EU-Verordnung 812/2013 und der EU-Verordnung 814/2013.

Speicherkapazität: 50 l

Anschlüsse

Wärme-/Kälteerzeuger:: 4 x G1¼ IG

Heiz-/Kühlkreis, Kesselverteiler:: 2 x Verschraubung G1 IG x G1½ ÜM

Heizstab:: G1½ IG

Betriebsdruck: max. 3 bar

Medium: Heizungswasser oder Wasser-Glykol-Gemisch (max. 50 % Glykol)

Temperatureinsatzbereich

Medium:: 5/90 °C

Umgebung:: 0/60 °C

Werkstoff

Speicher:: Stahlblech (4 mm)

Wärmedämmung:: Polypropylen EPP

Gewicht: 30 kg

Masse (B x H x T): 842 x 555 x 252 mm

Länge Heizstab: max. 360 mm

Energieklasse

: (gemäss EU-Verordnung 812/2013)

: C

Warmhalteverluste: 56.4 W

Lieferumfang

2 x Verschraubung G1 IG x G1½ ÜM für Heizkreis
1 x Verschlussstopfen G1½ für Anschluss Heizelement
2 x Verschlussstopfen G1¼ für Wärme-/Kältequellenanschluss
1 x Verschlussstopfen G½ für Schnellentlüfteranschluss
1 x Schnellentlüfter mit Montageventil R½
2 x Wandkonsolen
Bohrschablone
