Feuerungsregler FR 1 | 42294

Feuerungsregler FR 1

Fertigungsware

Betriebsanleitung

zur Regelung der Luftzufuhr für optimale Verbrennungsprozesse

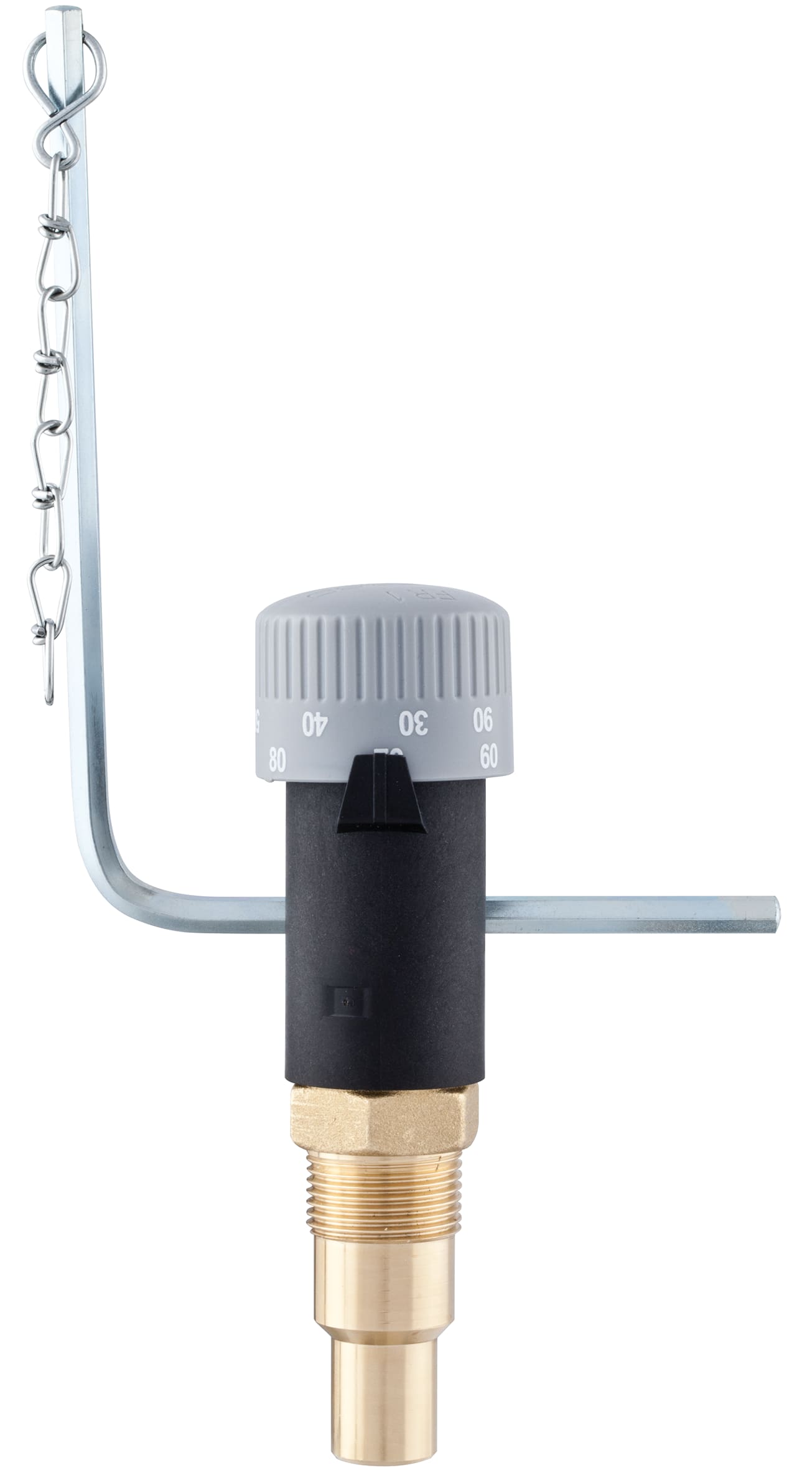

Schaltknopf mit Temperaturskala für gute Einstellbarkeit

Zur temperaturabhängigen Verstellung der Zuluftklappe an Festbrennstoff- und Wechselbrandkesseln.

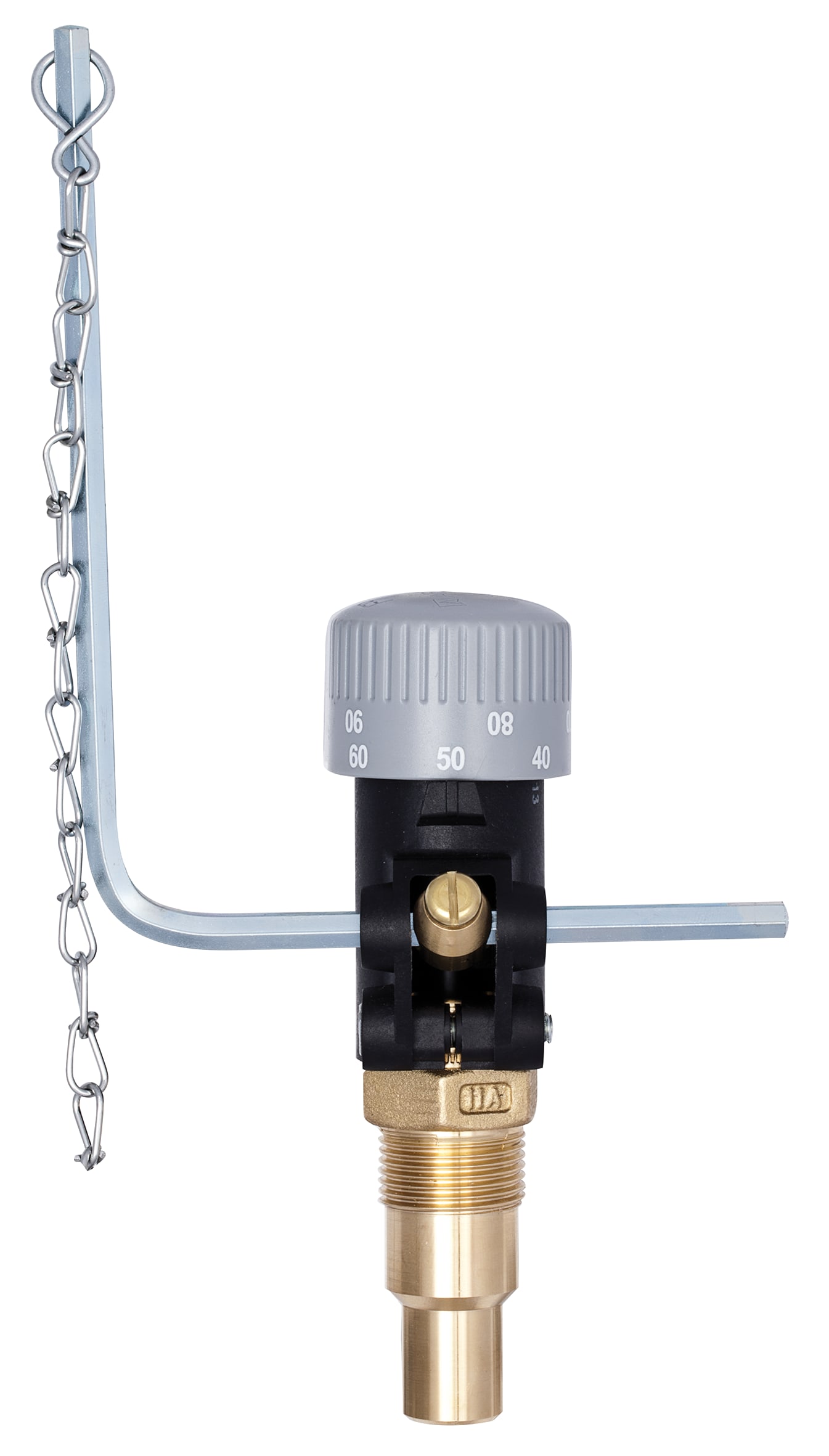

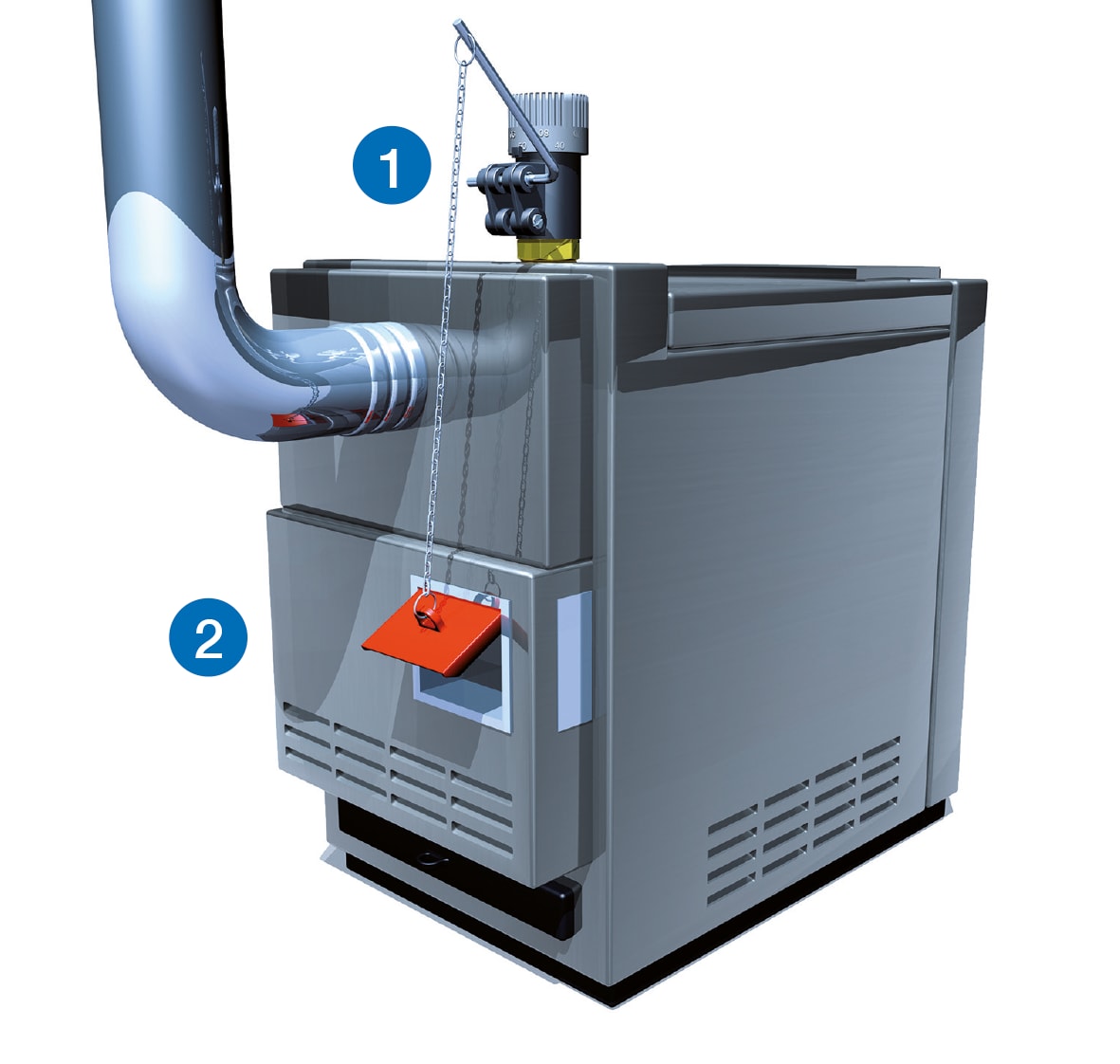

Der Feuerungsregler FR 1 regelt die Luftzufuhr für die Verbrennung. Die Temperatur im Wärmeerzeuger wird über einen integrierten Thermostaten erfasst. Der Thermostat ist über eine Hebelstange und eine Kette mit der Zuluftklappe verbunden. In Abhängigkeit von der Kesselvorlauftemperatur wird die Luftzufuhr durch Öffnen oder Schließen der Zuluftklappe geregelt.

Regelbereich: 30/90 °C

Temperatureinsatzbereich

Medium:: max. 115 °C

Umgebung:: max. 70 °C max. am Schaltknopf

Anschluss: G¾ AG

Masse

Tauchrohrlänge:: 53 mm

Kettenlänge:: 1.2 m

Kettenbelastung: 100 − 600 g

Einbaulage: horizontal oder vertikal

Material

Gehäuse:: Kunststoff

Tauchrohr:: Messing

Hebelstange:: Stahl, verzinkt

Kette:: Stahl, verzinkt
