Gefässanschlusskombination GAK-ST G¾ AG 3 bar KV, Stahl | 77470

Gefässanschlusskombination GAK - Stahl

Fertigungsware
Betriebsanleitung

  • Montagevorteil durch vorgefertigte, dichtgeprüfte Baugruppe
  • servicefreundlich: Entlüfter und Ausdehnungsgefäss auswechselbar ohne Entleerung

Zum Anschluss von Membran-Ausdehnungsgefässen bis 50 l für geschlossene Heizungsanlagen nach EN 12828 bis zu einer Leistung von 50 kW.

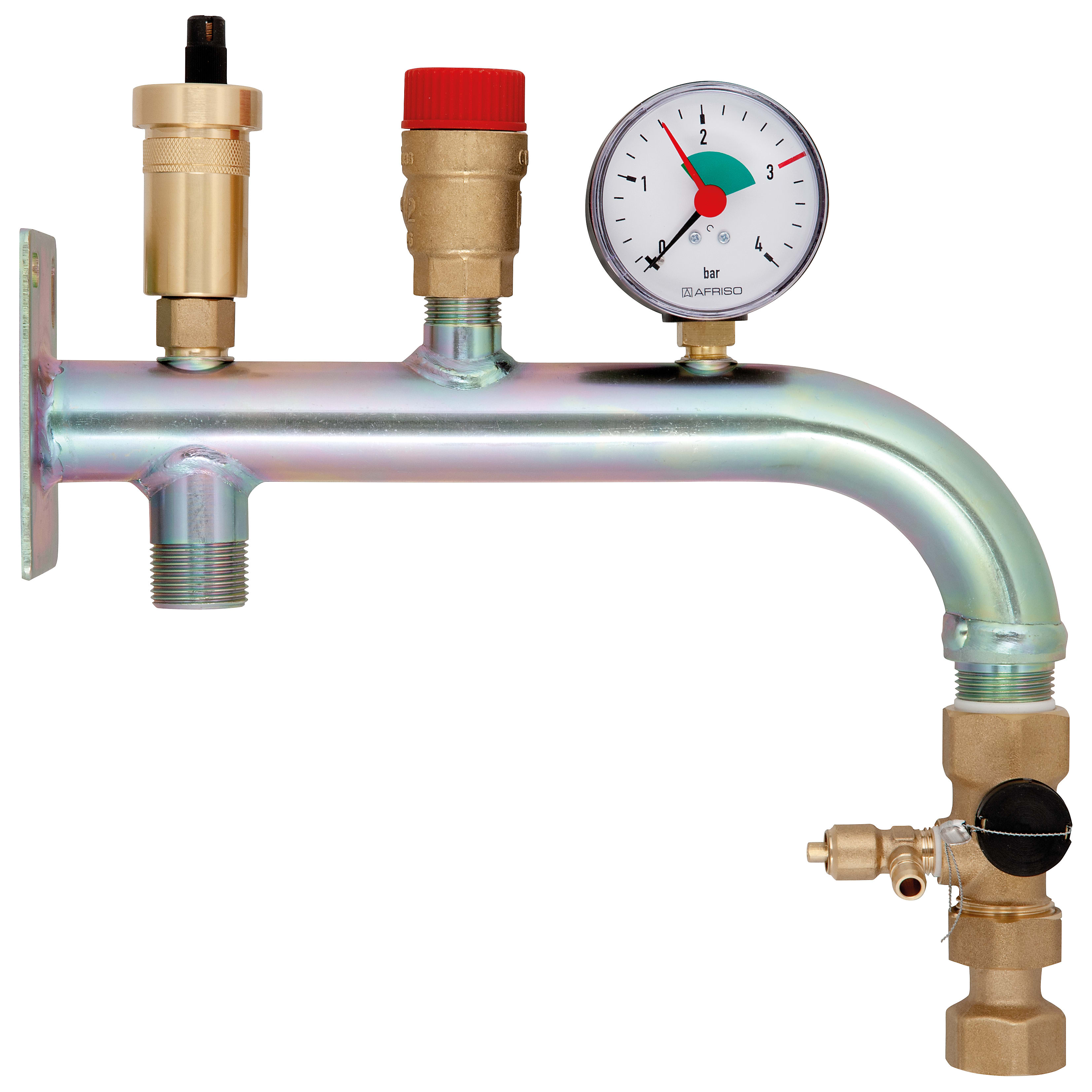

Vormontierte Kombinationsarmatur, bestehend aus:
Armaturenträger aus Stahl mit beigelegtem Kappenventil zum Anschluss des Membran-Ausdehnungsgefässes
Bauteilgeprüftem Sicherheitsventil
Heizungsmanometer mit rotem Markierungszeiger
Schnellentlüfter (12 bar), montiert über selbstdichtendem Montageventil

Anschlüsse
Kessel:
G¾ AG
Ausdehnungsgefäss:
G¾ IG
Temperatureinsatzbereich
Medium:
max. 120 °C
Masse (mit Isolation)
B x H x T:
275 x 270 x 70 mm
Armaturenträger
Material:
Stahl verzinkt
Ausladung:
258 mm
Membran-Sicherheitsventil MS
Eingang x Ausgang:
G½ x G¾
Dichtung:
Teflonring, drehbar eingedichtet
Ansprechdruck:
  3 bar
Wärmeleistung:
  50 kW
Heizungsmanometer
Rohrfedermanometer
Anzeigebereich:
0/4 bar
Sichtscheibe:
mit rotem Markenzeiger
Durchmesser:
63 mm
Anschluss:
G¼ radial
Schnellentlüfter mit Aquastop
Eingang:
G⅜
Nenndruck:
  12 bar
Lieferumfang
  • Gefässanschlusskombination GAK
  • Montagezubehör: Schrauben, Unterlegscheiben, Dübel
  • Kappenventil (nicht montiert)
