KSG Magnum

Kesselsicherungsgruppe

Ausführungen Betriebsanleitungen

  • Montagevorteil durch vorgefertigte, dichtgeprüfte Baugruppe
  • Entlüftungsdom zur Ansammlung und Trennung der Luft vom Wasser im Heizsystem
  • Schnellentlüfter PrimoVent mit Zwei-Wege-Entlüftungsprinzip zur sicheren automatischen Entlüftung
  • Heizungsmanometer zur direkten Anzeige des Systemdruckes
  • Sicherheitsventil zur Absicherung gegen Drucküberschreitung
  • servicefreundlich: Schnellentlüfter auswechselbar ohne Entleerung
  • für Heizungsanlagen bis zu einer Leistung von 200 bzw. 350 kW

Für geschlossene Heizungsanlagen nach EN 12828 bis zu einer Leistung von 200 bzw. 350 kW.

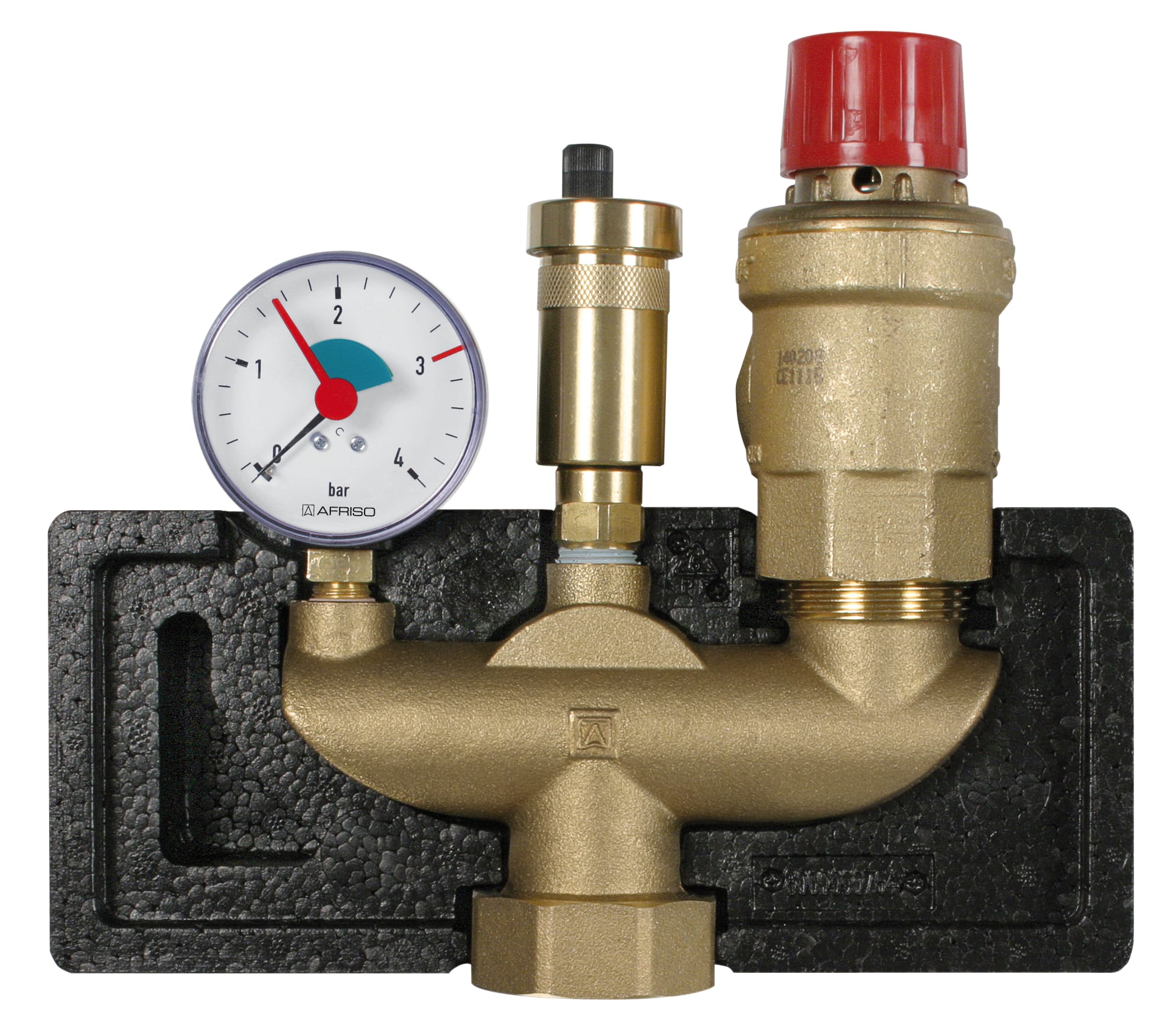

Komplette, fest vormontierte und auf Dichtheit geprüfte Kesselsicherungsgruppe. Bestehend aus Armaturenträger, Heizungsmanometer zur Anzeige des Anlagendruckes, Schnellentlüfter mit Aquastop und Membran-Sicherheitsventil MS in der formschlüssigen Wärmedämmung. Inklusive selbstdichtendem Montageventil für den einfachen Austausch des Schnellentlüfters.

WärmeleistungAnsprechdruckKesselanschlussArt.-Nr.
Kesselsicherungsgruppe KSG Magnummax. 200 kW  3 barG1¼ IG77627
Kesselsicherungsgruppe KSG Magnummax. 350 kW  3 barG1½ IG77628
  • Lagerware
  • Fertigungsware

Anschluss Kessel
max. 200 kW:
G1¼ IG
max. 350 kW:
G1½ IG
Temperatureinsatzbereich
max. 120 °C
Masse
B x H x T:
230 x 190 x 105 mm
Isolation
Polypropylen EPP
Armaturenträger
Messing
Membran-Sicherheitsventil MS
Eingang x Ausgang
max. 200 kW:
G1 x G1¼
max. 350 kW:
G1¼ x G1½
Dichtung:
PTFE-Dichtring, verdrehbar
Ansprechdruck:
  3 bar
Heizungsmanometer
Anzeigebereich:
0/4 bar
Durchmesser:
63 mm
Anschluss:
G¼ radial
Schnellentlüfter mit Aquastop
Eingang:
G⅜
Nenndruck:
  12 bar
