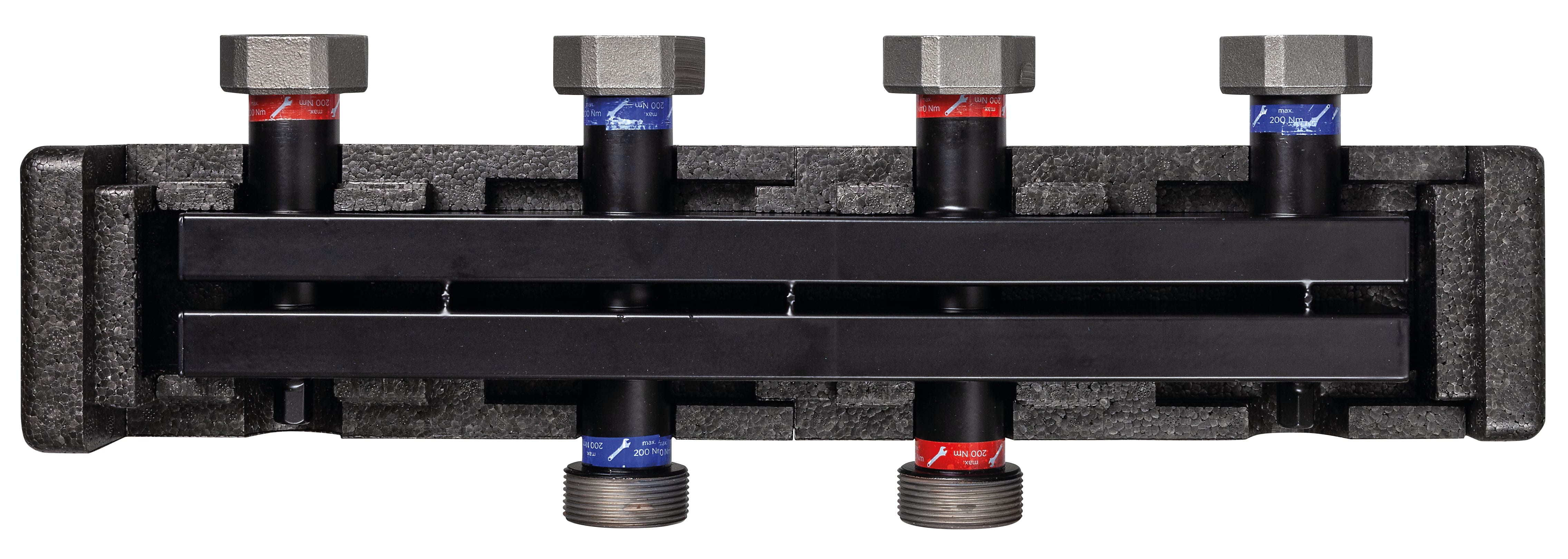

Kesselverteiler KSV 125-2 160 kW | 77319

Kesselverteiler KSV 125 für Heizungspumpengruppen PrimoTherm®

Fertigungsware
Betriebsanleitungen

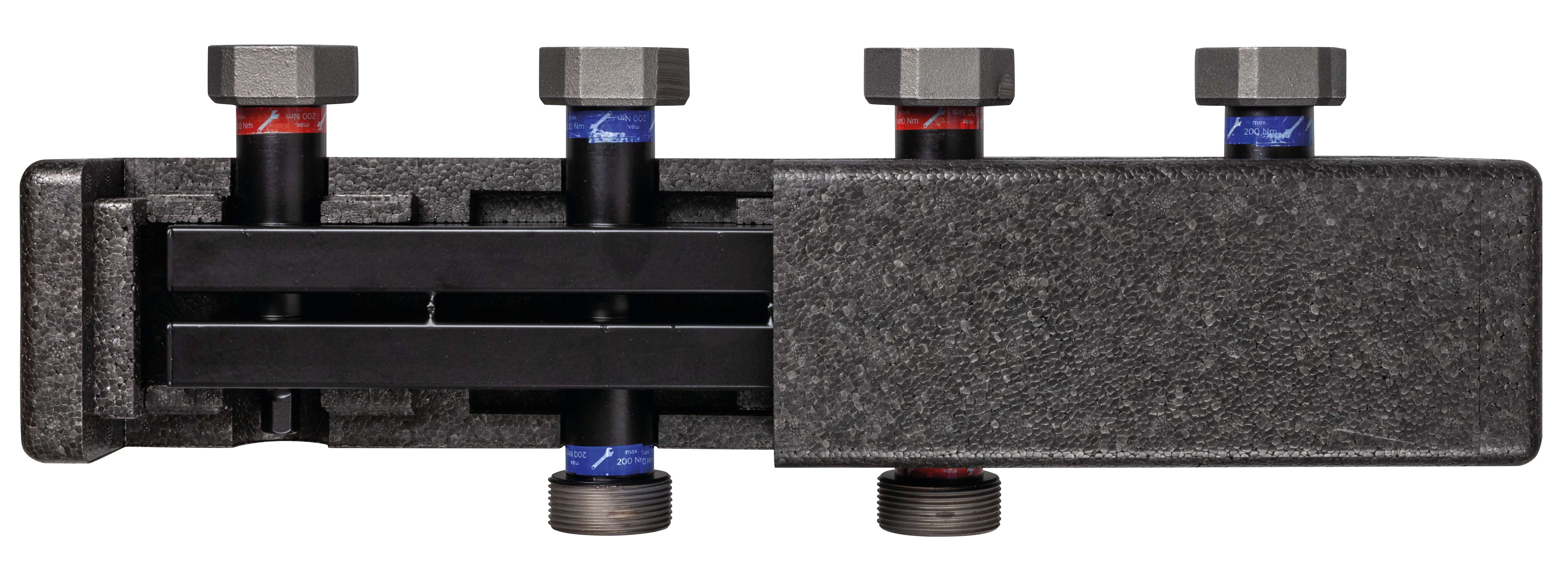

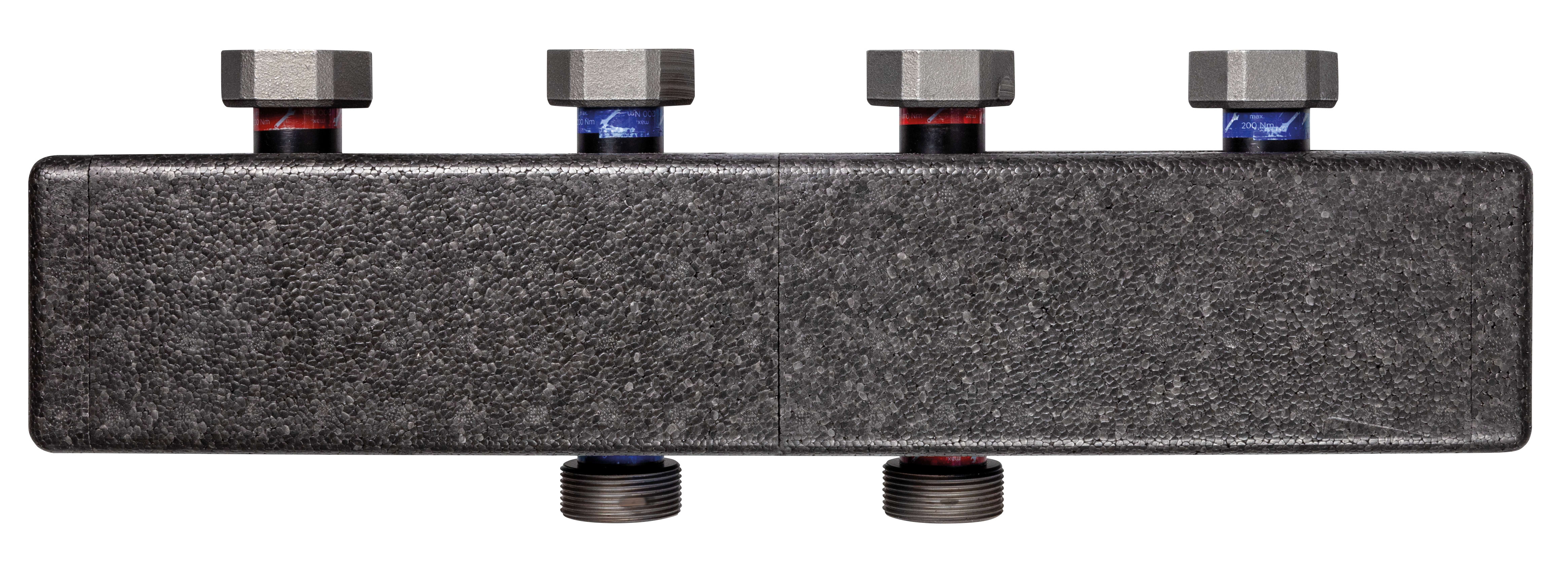

  • kompakte und robuste Ausführung in formschlüssiger Isolation
  • für zwei oder drei Heizungspumpengruppen, wahlweise mit hydraulischer Weiche
  • inklusive 2 Wandkonsolen zur einfachen Montage
  • AFRISO Kesselverteiler sind werkseitig auf Dichtheit geprüft.

Zur Verteilung des Heizungswassers in geschlossenen Heizungsanlagen nach EN 12828 vom Heizkessel auf die Heizungspumpengruppen PrimoTherm®.

Kesselverteiler als kombinierter Vor- und Rücklaufverteiler für zwei, drei, vier oder fünf Heizungspumpengruppen. AFRISO Kesselverteiler sind werkseitig auf Dichtheit geprüft und sind wartungsfrei.

Systemanschlüsse
kesselseitig
  160 kW:
Gewindestutzen G2 AG
Pumpengruppe
  160 kW:
Überwurfmutter G1½, flachdichtend
Achsabstand
  125 mm
Temperatureinsatzbereich
Medium:
max. 110 °C
Durchsatz
  160 kW:
7 m³/h
Anlagendruck
max. 6 bar
Wärmedämmung
Polypropylen EPP
Lieferumfang
  • Kesselverteiler
  • 2 x Wandkonsole
  • Isolierung
