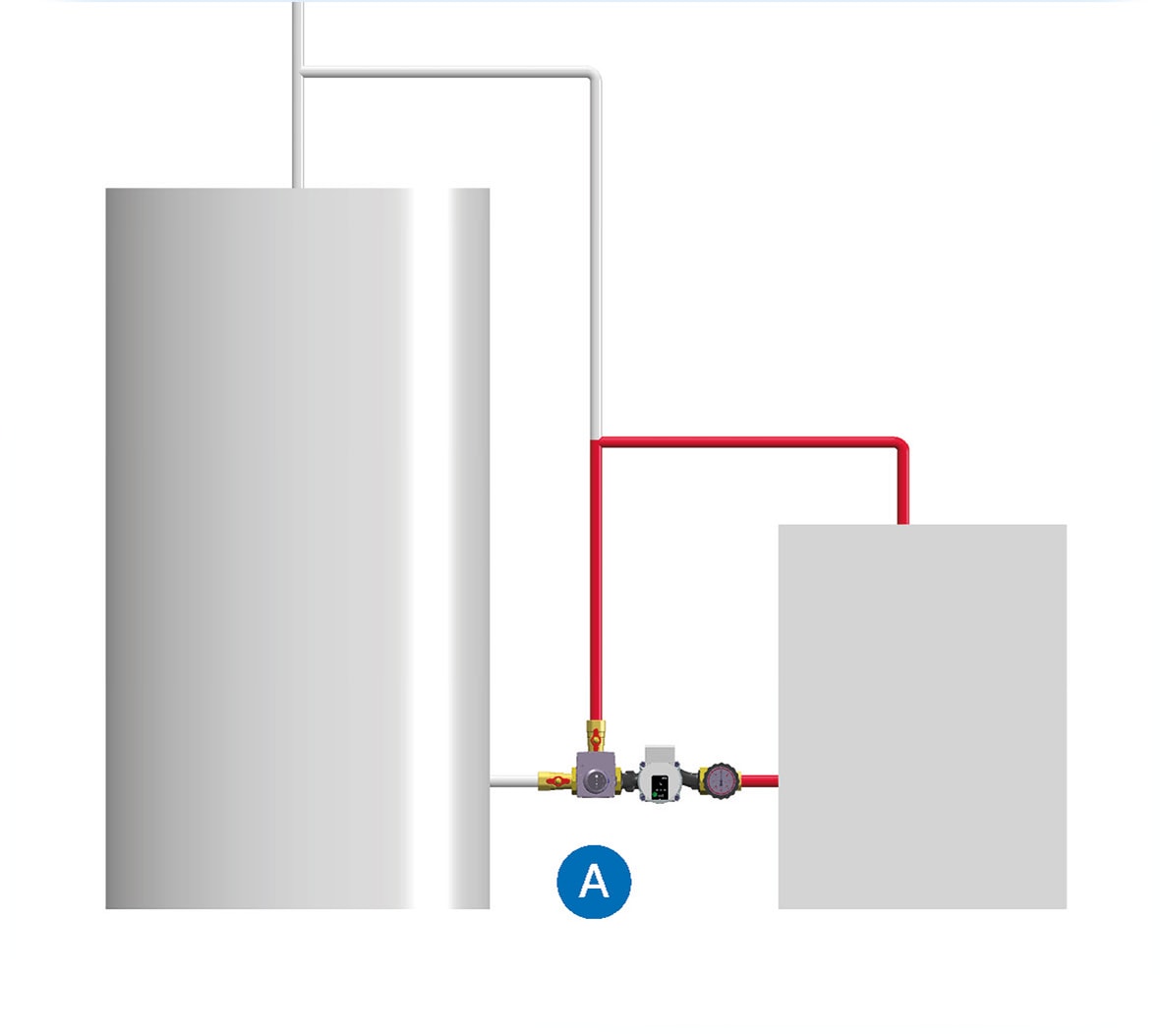

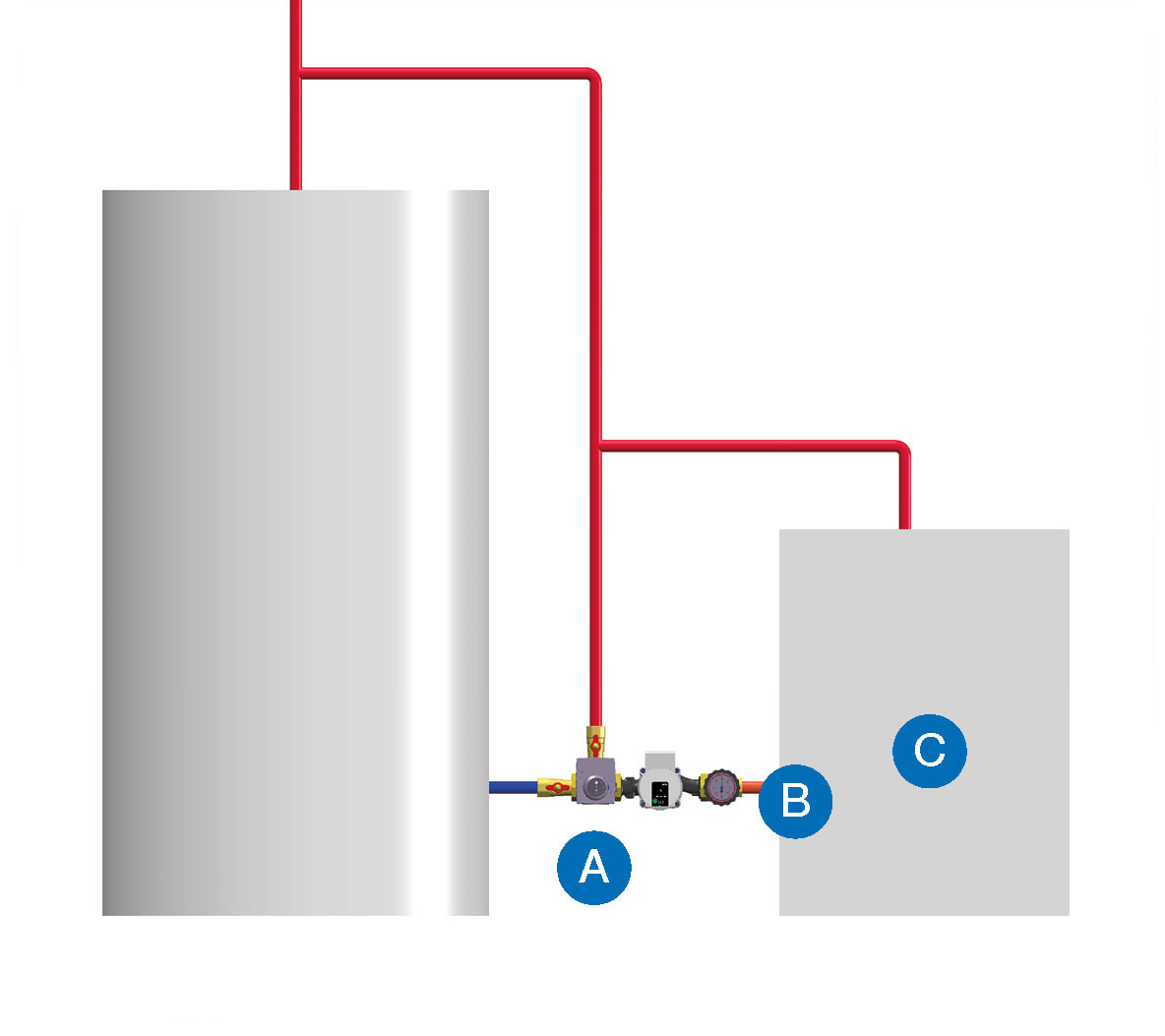

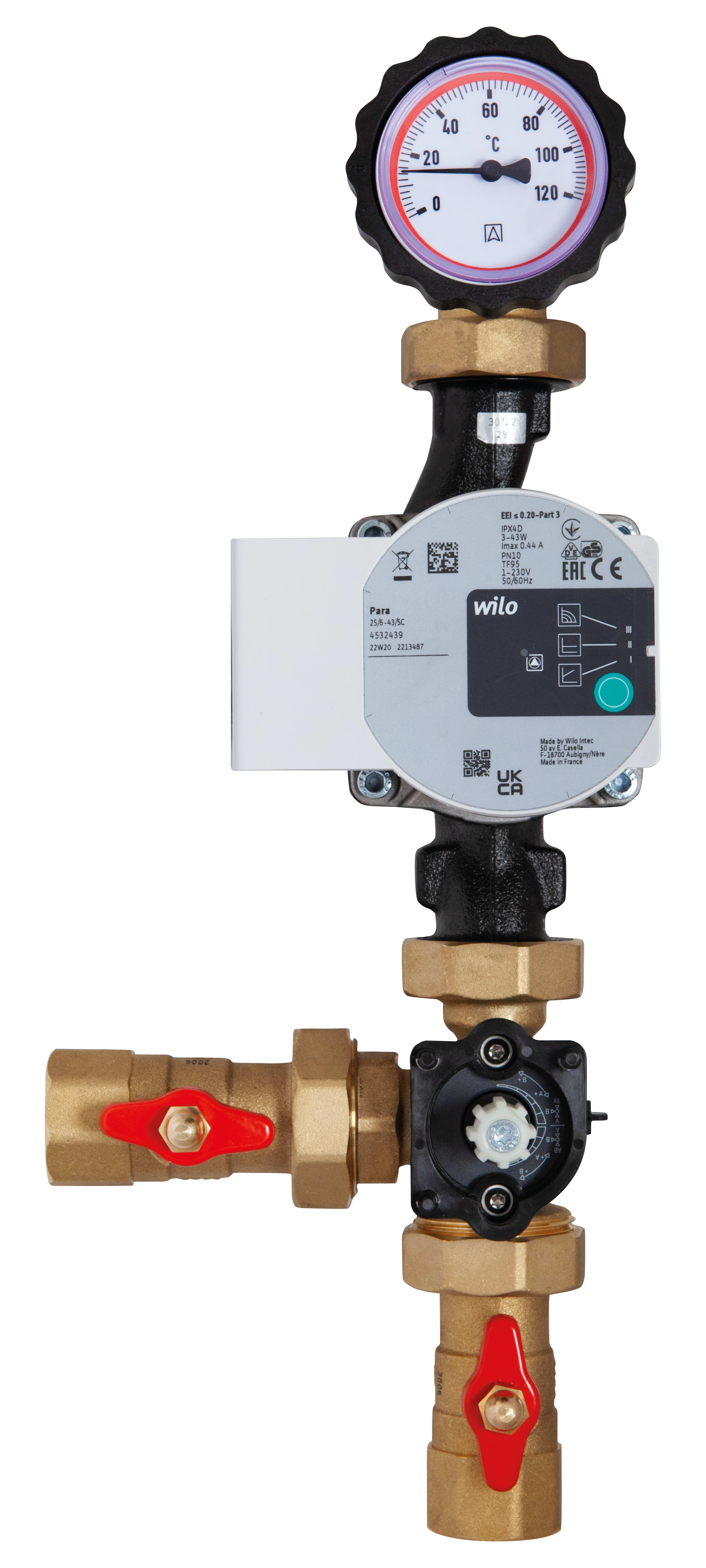

Startbetrieb = Anheizen des Kessels. Die eingestellte Soll-Temperatur noch nicht erreicht. Wasser zirkuliert in kleinem Kreis. Bilder 2 Zurück Ladeeinheit RTA 60 DN25 WP | 77057 Ladeeinheit RTA 60 DN 25 Fertigungsware Betriebsanleitung Benefits zur Speicherladung bei Anlagen mit Festbrennstoffkesselnkompakte Einheit für beengte Platzverhältnissemit temperaturgesteuertem Kondensationsschutzventilverhindert Ablagerungen im Heizkessel und im RauchabzugErP-ready: Elektronik mit erhöhter Energieeffizienz reduziert negative Auswirkungen auf die Umwelt Anwendung Ladeeinheit zur direkten Verbindung eines Festbrennstoffkessels mit einem Pufferspeicher. Dank der kompakten Bauweise kann RTA 60 auch bei schwierigen Platzverhältnissen direkt an der Verrohrung zwischen dem Festbrennstoffkessel und dem Speicher montiert werden. Durch die Verwendung der Ladeeinheit wird die Temperatur im Heizkessel in jedem Betriebszustand oberhalb des Kondensationspunktes gehalten. Dies verhindert Ablagerungen im Heizkessel und im Rauchabzug, erhöht die Effizienz und die Lebensdauer der Anlage. Korrosionsschäden des Heizkessels und Schornsteinbrände durch Versottung werden vermieden und die erzeugte Wärmeleistung des Kessels wird im Pufferspeicher eingeschichtet. Hierzu wird der 3-Wege-Mischer durch einen Stellmotor ARM 343 (Anschluss an Kesselsteuerung) oder durch einen Festwertregler ACT 343 ProClick gesteuert (Stellmotor nicht im Lieferumfang, bitte separat bestellen). Durch die Einstellbarkeit des KVS-Wertes kann die Durchflussrate optimal an die Kesselleistung angepasst werden. Beschreibung Vormontierte und auf Dichtheit geprüfte Baugruppe mit 3-Wege-Mischer KVS Vario, Speicherladepumpe und drei Kugelhähnen mit Anschlussgewinde G1 IG zur Systemanbindung.Die Wärmedämmung erfolgt bauseits.Startbetrieb = Anheizen des KesselsBeim Anheizen des Kessels ist der Mischer vollständig zum Verbraucher hin geschlossen. Das vom Kessel zugeführte Medium zirkuliert im kleinen Kreislauf über einen Bypass, wodurch die Kesseltemperatur schnell ansteigt.MischbetriebIst die voreingestellte Rücklauftemperatur (z. B. 60 °C) erreicht, wird der Kreislauf zum Verbraucher anteilig geöffnet, der Bypass wird entsprechend reduziert. Die Rücklauftemperatur wird jedoch in keinem Fall unter die eingestellte Temperatur fallen.Technische Informationen zu passendem Stellmotor siehe unter Suche: 77812Technische Informationen zu passendem Festwertregler siehe unter Suche: 77823Stellmotor und Festwertregler bitte separat bestellen. Technische Daten Downloads Zubehör Technische Daten SystemanschlüsseG1 IGTemperatureinsatzbereichMedium: max. 100 °CAnlagendruckmax. 6 barmax.NenngrösseDN 25Anlagenleistungmax. 60 kW max. bei einem Durchfluss von 2.600 l/h und einer Temperaturspreizung von ∆t 20 KUmwälzpumpeWilo Para 25-180/6-43 Downloads Ladeeinheit RTA 45, RTA 55, RTA 60 DN 25 WP03 G1 Betriebsanleitungen Haustechnik PDF Herunterladen Zubehör Ausrüstung für Heizungsanlagen, Heizraum und Kamin Abb. Bezeichnung Stellmotor ARM 343 ProClick | 77812 Festwertregler ACT 343 ProClick | 77823
