Luftabscheider G1½ | 40682

Luftabscheider G1½

Fertigungsware

Betriebsanleitung

vormontierte und dichtheitsgeprüfte Baugruppe
kontinuierliche, automatische Entlüftung der Anlage
Kosteneinsparung durch weniger Störungen und längere Lebensdauer der Anlage
einfache, schnelle Integration in bestehende Leitungen über Reduzierverschraubungen

Zur Abscheidung von Luftansammlungen aus Heizungsanlagen. Der Luftabscheider sorgt für störungsfreien Betrieb, eine bessere und schnellere Wärmeübertragung und somit auch für eine Brennstoff- und Emissionsreduktion. Geeignet für Warmwasser-Heizungsanlagen und Fußbodenheizungen. Luft wird ohne chemische Zusätze aus Heizungsanlagen gefiltert.

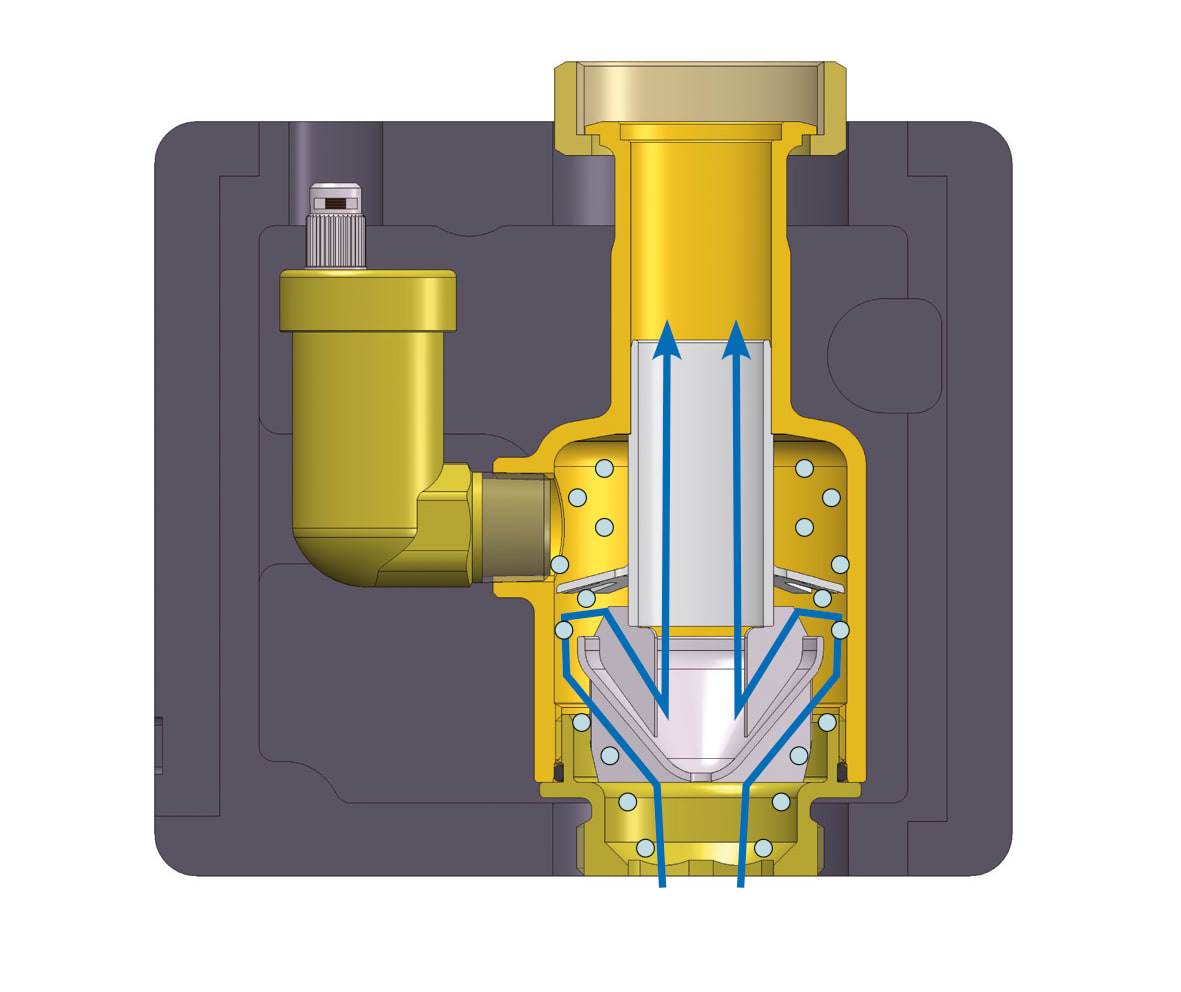

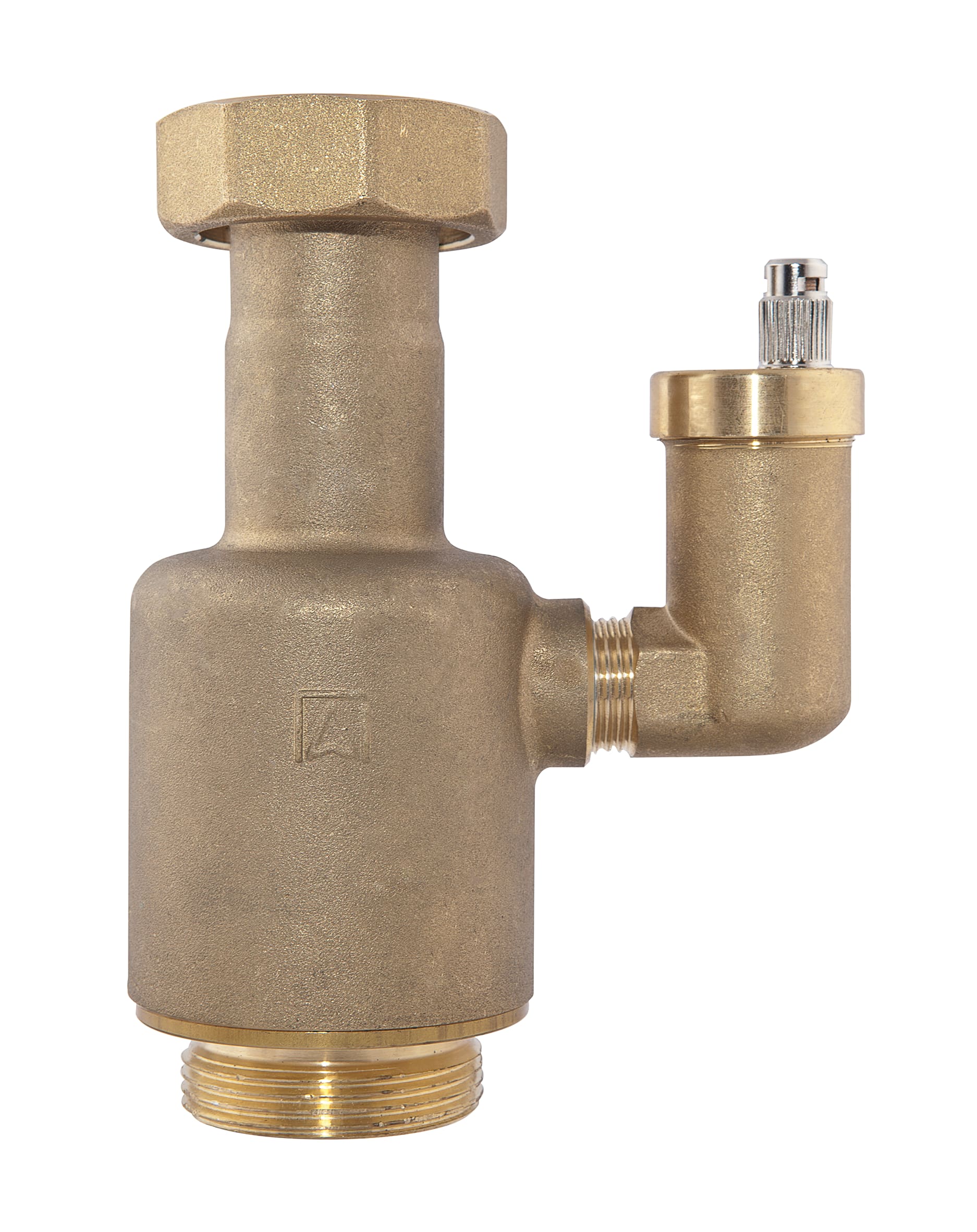

Kompakter Luftabscheider mit integriertem Schnellentlüfter in formschlüssiger Isolation. Das neuartige Funktionsprinzip mit zwei Abscheidekammern sorgt für eine Verringerung der Strömungsgeschwindigkeit und schafft somit optimale Bedingungen für eine effektive Trennung von Luft und Wasser. Je geringer die Strömungsgeschwindigkeit im Abscheider, desto besser lösen sich die Luftblasen aufgrund des Dichteunterschiedes vom Wasser. Die Luftblasen steigen auf, sammeln sich in einer beruhigten Zone im oberen Bereich und werden automatisch über den Schnellentlüfter abgeschieden, ohne Wasser mitzureißen. Der Schnellentlüfter ist mit Aquastop zur Vermeidung von Wasseraustritt ausgestattet. Der Luftabscheider kann sowohl im Vorlauf (bevorzugt) als auch im Rücklauf eingebaut werden. Für Sanierungen oder den nachträglichen Einbau in bestehende Leitungen sind Reduzierverschraubungen auf G1 IG und G¾ IG verfügbar.

Gehäuse: Messing

Wärmedämmung: Polypropylen EPP

Betriebsdruck: max. 10 bar

Temperatureinsatzbereich

Medium:: max. 95 °C

Anschlüsse

oben:: G1½ IG (Überwurfmutter)

unten:: G1½ AG

Einbaulage: senkrecht

Luftabscheider

Betriebsanleitungen

PDF

Zubehör Ausrüstung für Heizungsanlagen, Heizraum und Kamin

Abb.

Bezeichnung

Reduzierverschraubungsset G¾i | 40685

Reduzierverschraubungsset G1i | 40684

Luftabscheider G1½ | 40682
