MS G½ x G¾

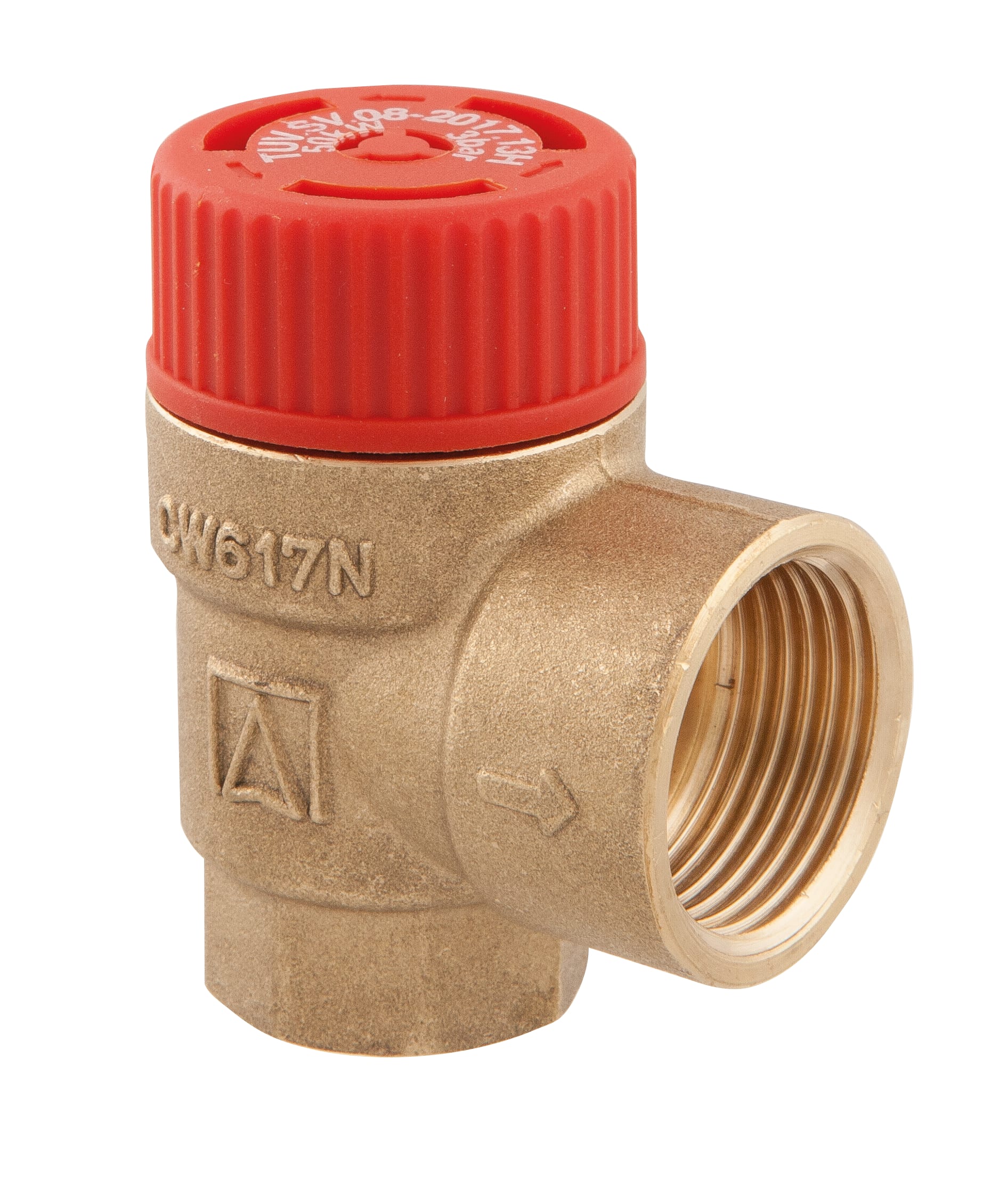

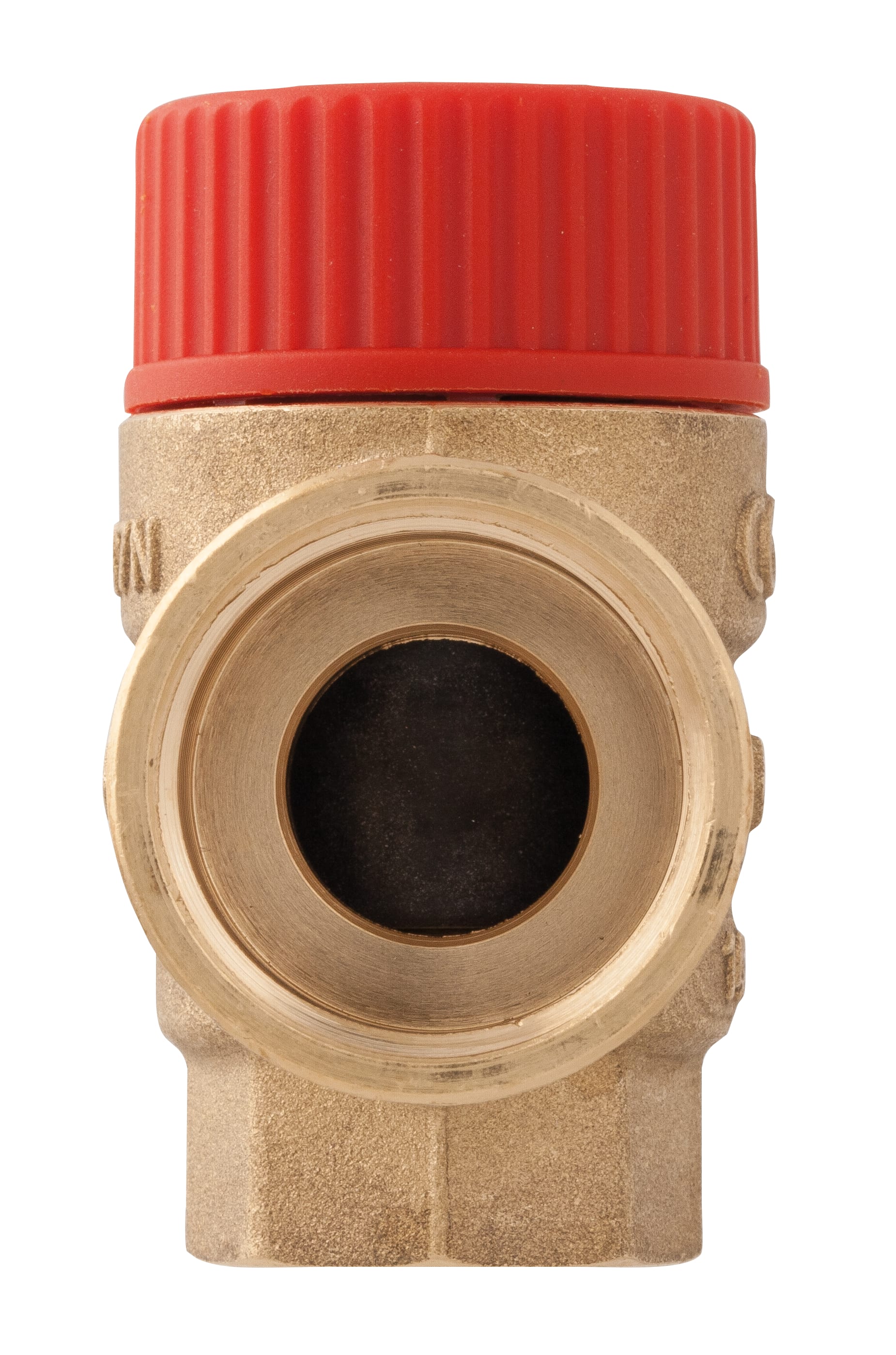

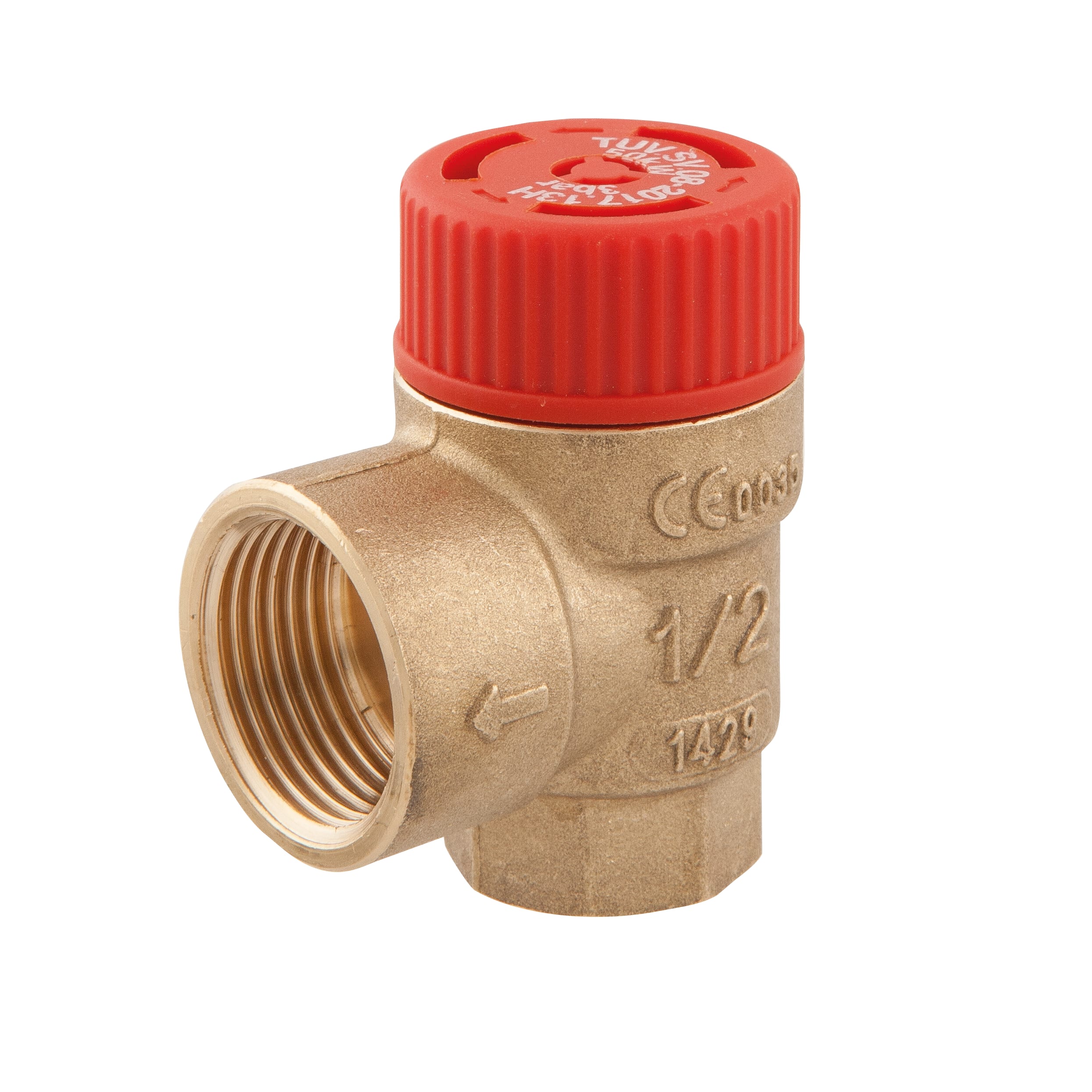

Membran-Sicherheitsventil MS - Heizung

Ausführungen Betriebsanleitungen

  • zur Absicherung gegen Drucküberschreitung bei Heizungsanlagen
  • für Wasser, Wasser-Glykol-Gemische, Flüssigkeiten der Fluidgruppe 1 und 2
  • MSM mit Manometer zur Anzeige des Anlagendrucks

Für geschlossene Heizungsanlagen nach TRD 721; VdTÜV-Merkblatt Sicherheitsventil 100 und 100/4 Blatt 1; EN 12828. Auch für Wasserheizungsanlagen nach DIN 4751-2 mit Vorlauftemperaturen bis 120 °C und DIN 4751-3 mit Vorlauftemperaturen bis 95 °C. Geeignet für die Medien Wasser, Wasser-Glykol-Gemische (max. 50 % Glykol-Anteil).

Sicherheitsventil mit werkseitig eingestelltem Öffnungsdruck. MSM mit Manometer zur Anzeige des Anlagendruckes. Die Grösse des Ventileingangs bestimmt den Geräte-Typ, der Ausgang ist jeweils ¼" grösser.

max. BeheizungsleistungÖffnungsdruckManometerArt.-Nr.
Membran-Sicherheitsventil MS - Heizung MS G½ x G¾  50 kW  2.5 bar42385
Membran-Sicherheitsventil MS - Heizung MS G½ x G¾  50 kW  3 bar42390
  • Lagerware
  • Fertigungsware

Anschluss
G½ x G¾
Temperatureinsatzbereich
Medium:
-20/+120 °C
  2.5 bar
Masse (B x H x T)
MS G½ x G¾:
48 x 60 x 35 mm
Material
Gehäuse:
Messing
Kappe:
PA 6, rot
Bauteilkennzeichen
TÜV.SV.yy-2017.13.H
"yy" steht für die Jahreszahl der Zulassung
