Haustechnik Ausrüstung für Heizungsanlagen, Heizraum und Kamin MS G¾ x G1
PRO_TEC_SAR_MS_42491.TIF
PRO_TEC_SAR_MS_42491.TIF
Bilder 1

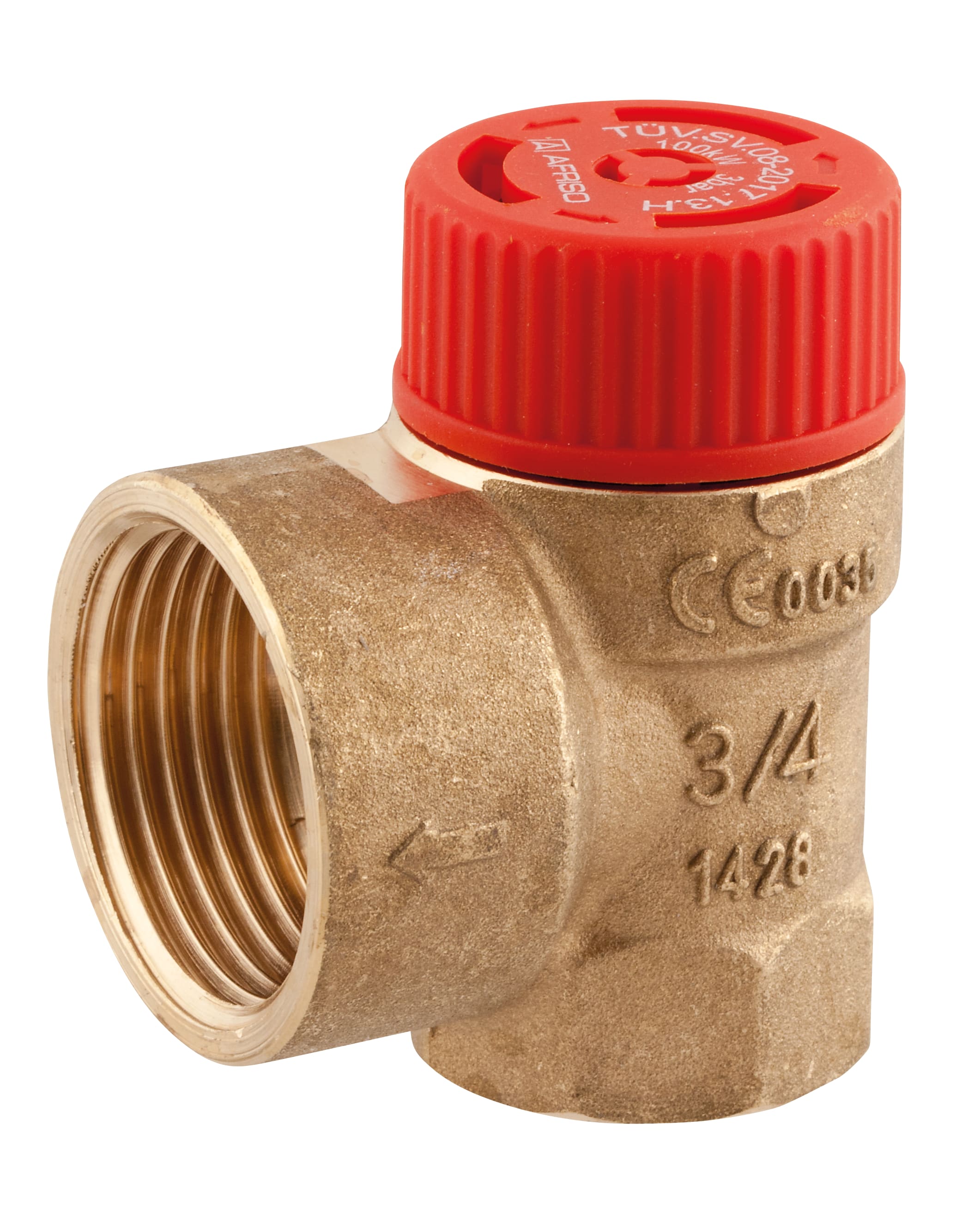

MS G¾ x G1

Membran-Sicherheitsventil MS - Heizung

Ausführungen Betriebsanleitungen

  • zur Absicherung gegen Drucküberschreitung bei Heizungsanlagen
  • für Wasser, Wasser-Glykol-Gemische, Flüssigkeiten der Fluidgruppe 1 und 2
  • MSM mit Manometer zur Anzeige des Anlagendrucks

Für geschlossene Heizungsanlagen nach TRD 721; VdTÜV-Merkblatt Sicherheitsventil 100 und 100/4 Blatt 1; EN 12828. Auch für Wasserheizungsanlagen nach DIN 4751-2 mit Vorlauftemperaturen bis 120 °C und DIN 4751-3 mit Vorlauftemperaturen bis 95 °C. Geeignet für die Medien Wasser, Wasser-Glykol-Gemische (max. 50 % Glykol-Anteil).

Sicherheitsventil mit werkseitig eingestelltem Öffnungsdruck. MSM mit Manometer zur Anzeige des Anlagendruckes. Die Grösse des Ventileingangs bestimmt den Geräte-Typ, der Ausgang ist jeweils ¼" grösser.

max. BeheizungsleistungÖffnungsdruckManometerArt.-Nr.
Membran-Sicherheitsventil MS - Heizung MS G¾ x G1  100 kW  2.5 bar42386
Membran-Sicherheitsventil MS - Heizung MS G¾ x G1  100 kW  3 bar42391
  • Lagerware
  • Fertigungsware

Anschluss
G¾ x G1
Temperatureinsatzbereich
Medium:
-20/+120 °C
  2.5 bar
Masse (B x H x T)
MS G¾ x G1:
52 x 60 x 40 mm
Material
Gehäuse:
Messing
Kappe:
PA 6, rot
Bauteilkennzeichen
TÜV.SV.yy-2017.13.H
"yy" steht für die Jahreszahl der Zulassung

AFRISO_DATENBLATT_MEMBRAN-SICHERHEITSVENTIL-MS--HEIZUNG_MS-G3-4-X-G1_P31763_DEU_CHE.PDF

Membran-Sicherheitsventil MS - Heizung MS G¾ x G1 P31763

Datenblatt Produkt
Haustechnik
PDF
MEMBRAN-SICHERHEITSVENTILE_MS_MSW_MSS_MAG.PDF

Membran-Sicherheitsventil MS MSW MSS

Konformitätserklärungen
PDF
900_400_1018.PDF

Membran-Sicherheitsventil MS - Heizung

Montageanleitungen
PDF
900_000_0471.PDF

Membran-Sicherheitsventil MS - Heizung

Betriebsanleitungen
PDF
