Heizungspumpengruppe | 77336

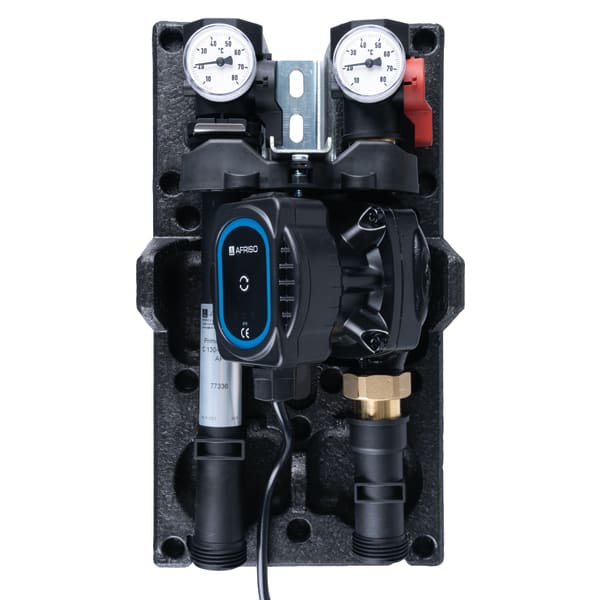

Heizungspumpengruppe PrimoTherm® C 130-1 DN20
Lagerware
- vormontierte, dichtheitsgeprüfte und wärmegedämmte Baugruppe
- modulares System mit Vorlauf wahlweise links oder rechts
- einfache, schnelle Montage
- mit Hocheffizienz-Pumpe Klasse A
- förderfähig im Programm Heizungsoptimierung (BAFA)
Heizungspumpengruppe zur Verwendung in ungemischten Heizkreisen, speziell auch zur Speicherladung. Sie bildet die Verbindung zwischen Heizkessel und Rohrleitungssystem.
Komplette, fest vormontierte und auf Dichtheit geprüfte Heizungspumpengruppe aus hochwertigem Polymerwerkstoff mit allen erforderlichen Funktionsbauteilen, formschlüssiger Wärmedämmung und Wandbefestigung.
Der Vorlaufstrang besteht aus:
Absperrventil mit Thermometeraufnahme (roter Handgriff)
Thermometer Vorlauf (5 bis 80 °C)
Längenausgleichsrohr Kunststoff
Geeignet für die Verwendung von Umwälzpumpen DN 20 mit G1 x 130 mm
Der Rücklaufstrang besteht aus:
Absperrventil mit Thermometeraufnahme (schwarzer Handgriff)
Thermometer Rücklauf (5 bis 80°C)
Schwerkraftbremse
Längenausgleichsrohr Pumpe / Mischer Kunststoff
- Achsabstand
- 90 mm
- Systemanschlüsse
- Kessel:
- G1 AG
- Heizkreis:
- G1 IG
- Temperatureinsatzbereich
- Medium:
- max. 60 °C bei 6 bar,
max. 70 °C bei 5 bar,
max. 90 °C bei 3 bar
- Nenngrösse
- DN 20
- Kvs-Wert
- 5.7 m³/h
- Wärmedämmung
- Polypropylen EPP
- Masse
- B x H x T:
- 189 x 335 x 240 mm
- Umwälzpumpe
- AFRISO APH 160 15-7/130
- Baulänge
- 130 mm
- Schutzart
- IP 44 (EN 60529)
- Versorgungsspannung
- AC 230 V, 50 Hz
- Energieeffizienzklasse
- A
- Leistungsaufnahme
- AFRISO APH 160 15-7/130: 4 − 45 kW
- Förderhöhe
- AFRISO APH 160 15-7/130: max. 7 m
- Fördermenge
- AFRISO APH 160 15-7/130: max. 3.5 m³/h
- Proportionaldruckgeregelt
- 1 - 1
- Konstantdruckgeregelt
- 1 - 1
- Feste Drehzahl
- 1 - 1
