WMS-WP6

Wassermangelsicherung - mechanisch

Ausführungen Betriebsanleitung

  • zur Absicherung des Heizkessels bei zu niedrigem Wasserstand
  • TÜV-geprüft als Wasserstandsbegrenzer
  • Direktmontage über Anschweissstutzen oder Anschlussgewinde
  • mit Prüftaste zur Funktionsprüfung

Für geschlossene Heizungsanlagen zur Absicherung der Kesselfeuerung nach EN 12828 bei zu niedrigem Wasserstand.

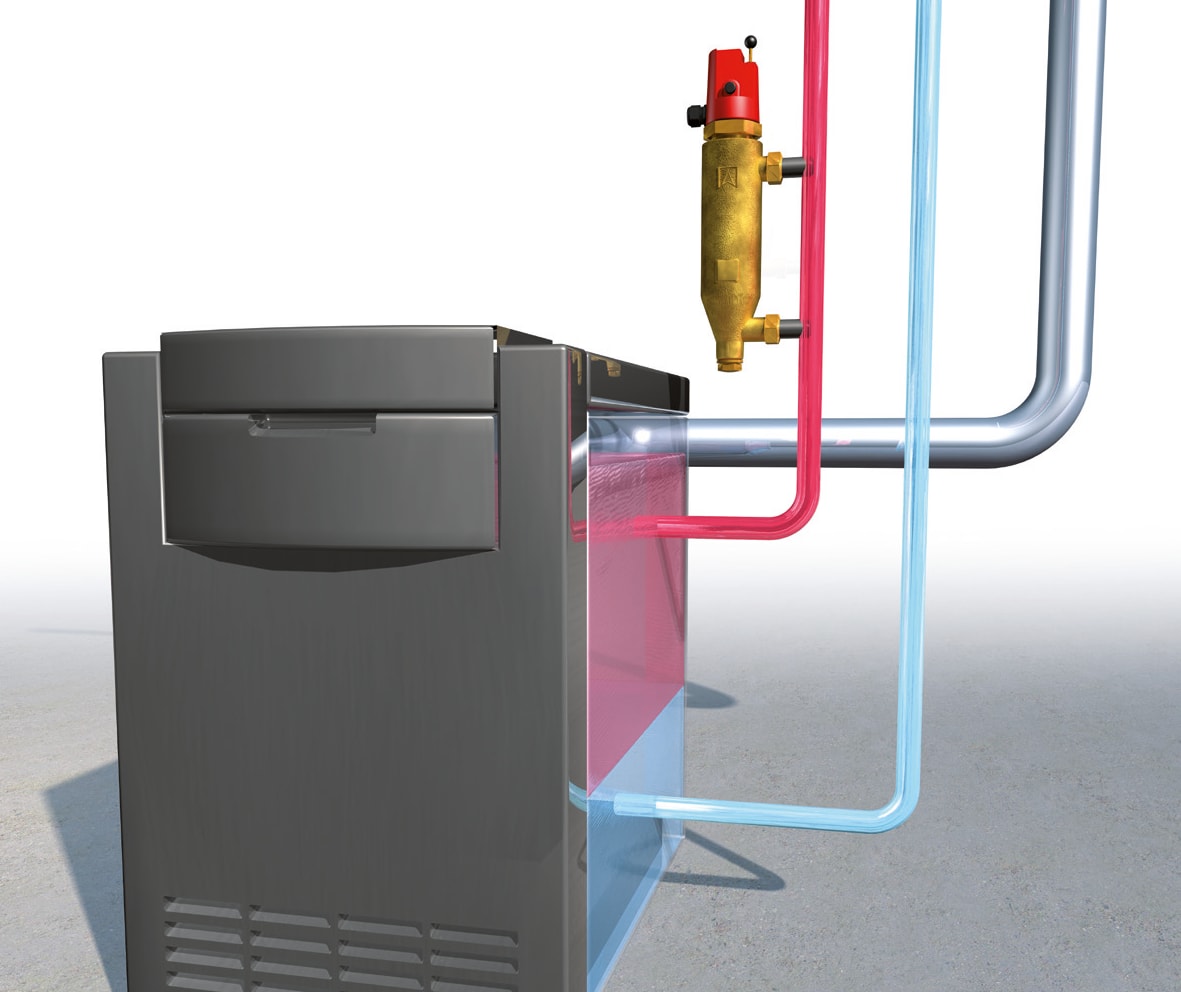

Mechanische Wassermangelsicherung auf Schwimmerbasis. Bestehend aus Sondenkörper aus Messingguss mit Anschweißrohren und Schwimmermechanismus, elektrischem Schalter, Prüf- und Entriegelungstaste. TÜV-geprüft als Wasserstandsbegrenzer. Sinkt der Wasserstand im Heizkessel unter einen Minimalwert ab, wird über einen Schwimmer ein Schalter betätigt. Die Stromzuführung zur Kesselfeuerung wird unterbrochen. Eine Verriegelung verhindert das selbstständige Wiedereinschalten. Mit Hilfe einer Prüftaste kann der Schwimmer nach unten gedrückt und Wassermangel simuliert werden.
Ausführung WMS-WP6-R2 mit Anschlussaußengewinde R2 zur Direktmontage im Kessel.

Art.-Nr.
Wassermangelsicherung WMS-WP6mit Schweissstutzen DN 2042300
Wassermangelsicherung WMS-WP6ohne Verriegelung mit Schweissstutzen DN 2042305
Wassermangelsicherung WMS-WP6-R2mit Anschlussgewinde R2 AG42319
  • Lagerware
  • Fertigungsware

Temperatureinsatzbereich
Medium:
max. 120 °C
Umgebung:
max. 70 °C
Gehäuse
Sondenkörper:
Messingguss
Bauhöhe
WMS-WP6: 358 mm
Schutzart:
IP 54 (EN 60529)
Schwimmer
Kunststoff
Anschluss
WMS-WP6: Schweissstutzen DN20
Betriebsdruck
max. 10 bar
Prüfdruck
  15 bar
Kontaktbelastung
AC 250 V, 6 (2) A
Bauteilkennzeichen
TÜV.WBH.yy-232
"yy" steht für die Jahreszahl der Zulassung
