323 F

Thermostat-Regelkopf

Ausführungen Betriebsanleitung

  • mit Flüssigkeitsfühler
  • einstellbare Sparstellung
  • Regelbereich begrenz- und blockierbar mit Begrenzerring
  • passend ohne Adapter auf viele Ventilheizkörper

Zur Einstellung und Regelung der Raumtemperatur am Heizkörper. Version 323 passend für Ventilunterteil-Baureihe Vario, VarioQ, Vario-DP, Thermostat-Kombiblöcke Vario THK und Ventilheizkörper mit integriertem Ventileinsatz mit Anschlussgewinde M30x1.5 mm. Version 323 passend für Ventilausführungen mit Gampper-Klemmanschluss (Ventilunterteile bis Baujahr 1998). Version 323 KD passend für Danfoss-Klemmanschluss (kompatibel Baureihe RA).

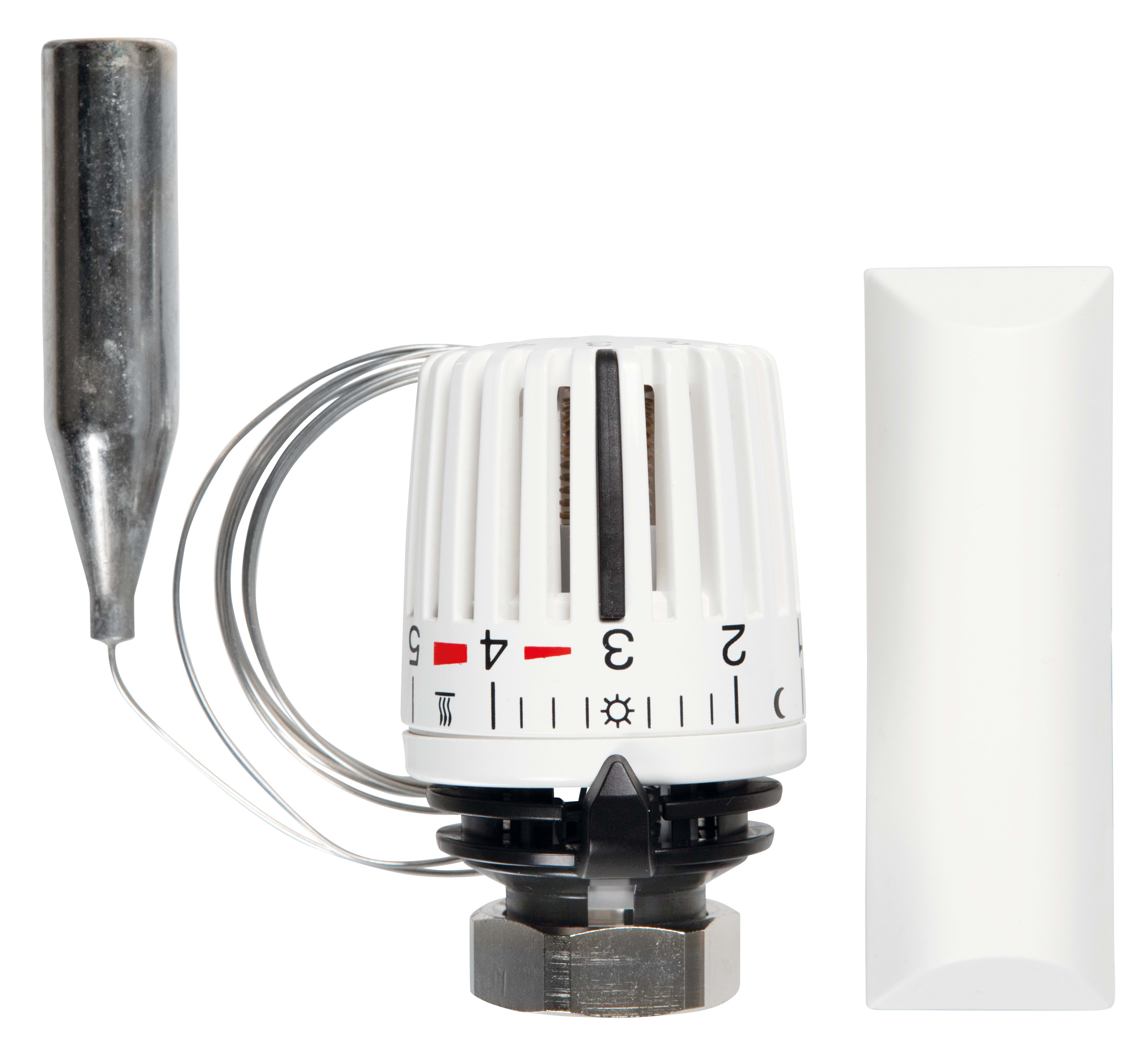

Thermostat-Regelkopf mit Flüssigkeitsfühler, bestehend aus Handrad mit Skala und Sockel in verschiedenen Farbausführungen (siehe Bestelltabelle). Optional als Ausführung mit Fernfühler oder Fernversteller. Mit dem Handrad wird die gewünschte Raumtemperatur eingestellt. Der Temperaturfühler prüft kontinuierlich die Raumtemperatur, vergleicht die Messwerte mit dem eingestellten Wert und reguliert über Öffnen und Schließen des Ventils den Durchfluss, bis der eingestellte Wert erreicht ist. Regelbereich begrenz- und blockierbar mit Begrenzerring. Mit einstellbarer Temperatur-Merkstellung (Sparstellung) über Memory-Clip (hilfreich für Menschen mit Sehbehinderung). Frostschutzstellung markiert mit Froststern.
Behördenausführung ohne Nullstellung. Regulierung nach unten nur bis zum Froststern möglich. Der Einstellbereich ist bei der Erstmontage fix zu wählen. Eine zweigeteilte, nicht abnehmbare Schutzkappe verhindert die Demontage und Veränderung der gewählten Einstellung. Schutzkappe gesichert durch Schraube.

Anschluss Ventilunterteil0-StellungHandrad/SockelKapillarrohrEinstellbereichArt.-Nr.
Thermostat-Regelkopf 323 F Nmit Fernfühler und HalterGewindeanschluss M30 x 1.5 mm1weiss schwarz1.2 m362 102.100
Thermostat-Regelkopf 323 F Nmit Fernfühler und HalterGewindeanschluss M30 x 1.5 mm1weiss schwarz2 m362 202.100
Thermostat-Regelkopf 323 Fmit Fernfühler und HalterGewindeanschluss M30 x 1.5 mm0weiss schwarz1.2 m362 100.100
Thermostat-Regelkopf 323 Fmit Fernfühler und HalterGewindeanschluss M30 x 1.5 mm0weiss schwarz2 m362 200.100
Thermostat-Regelkopf 323 F Nmit Fernfühler und HalterGewindeanschluss M30 x 1.5 mm1weiss weiss1.2 m362 112.100
Thermostat-Regelkopf 323 F Nmit Fernfühler und HalterGewindeanschluss M30 x 1.5 mm1weiss weiss2 m362 212.100
Thermostat-Regelkopf 323 Fmit Fernfühler und HalterGewindeanschluss M30 x 1.5 mm0weiss weiss1.2 m362 110.100
Thermostat-Regelkopf 323 Fmit Fernfühler und HalterGewindeanschluss M30 x 1.5 mm0weiss weiss2 m362 210.100
  • Lagerware
  • Fertigungsware
