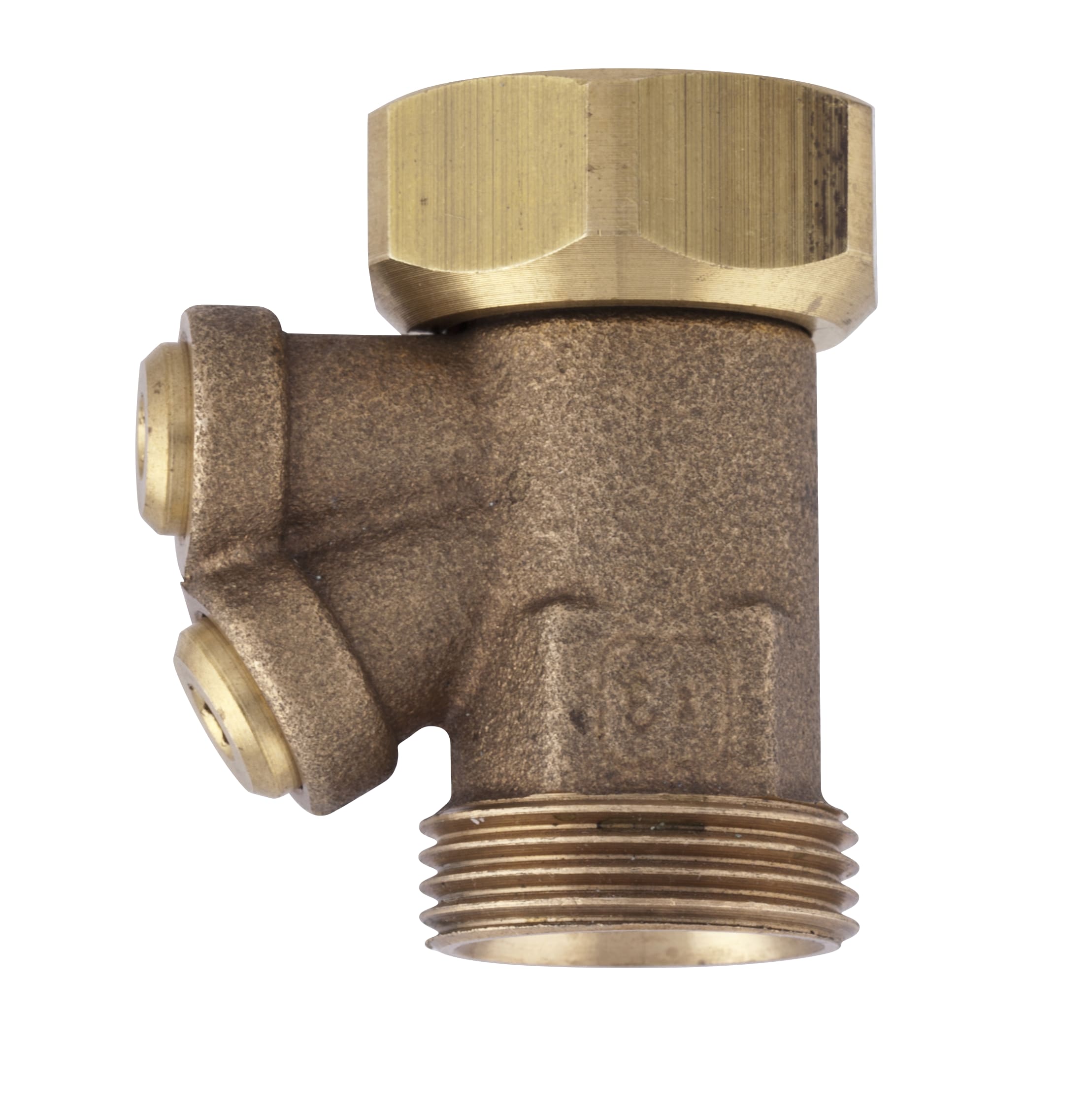

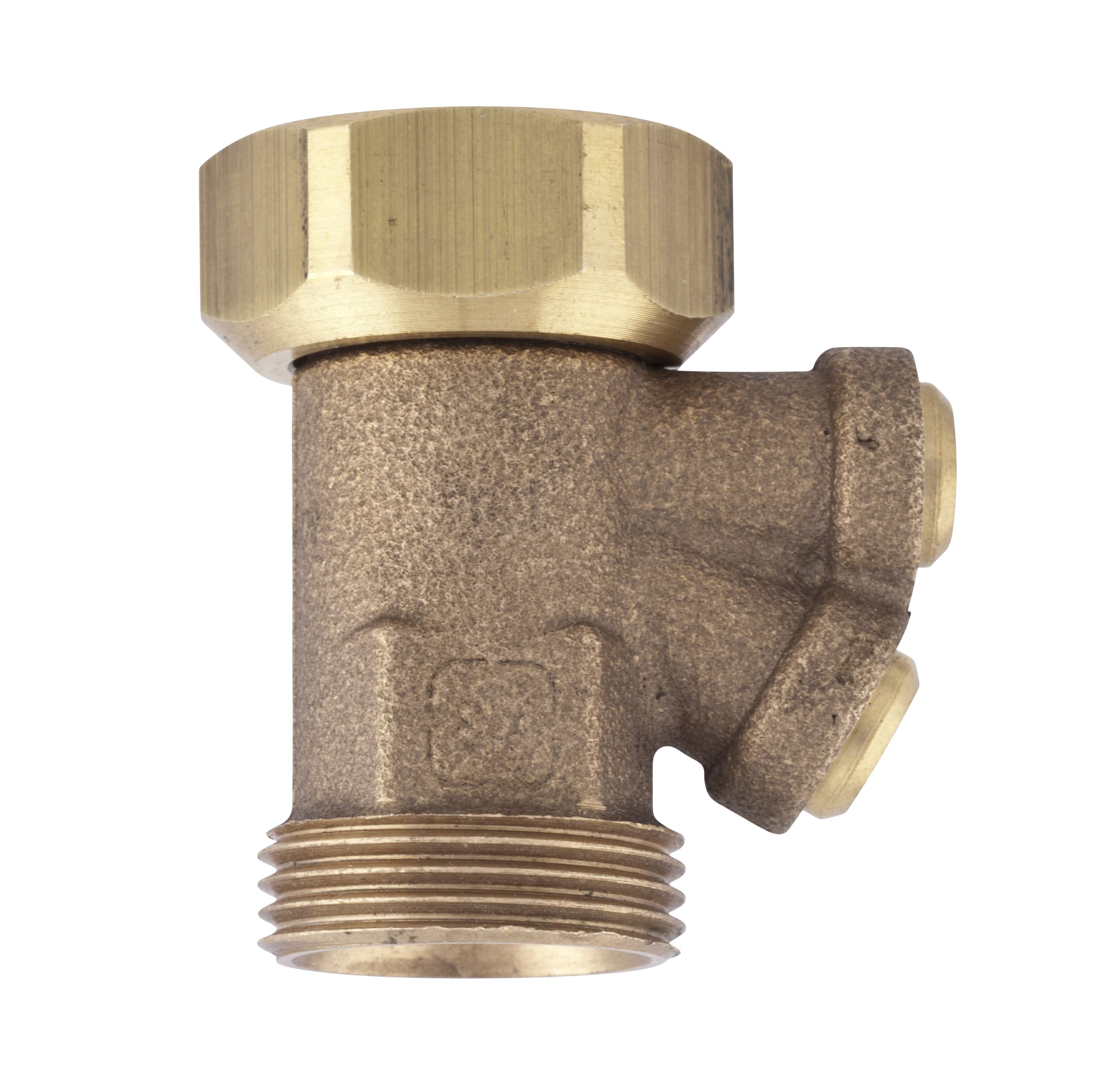

Messverschraubung Q M | 408_025
Messverschraubungen Q
Fertigungsware
- Messeinsatz mit fester, kalibrierter Messblende
- ideal für den hydraulischen Abgleich von Fussboden-/Heizkreisverteilern im Bestand
Zur Messung des Volumenstromes, z. B. mit dem CAPBs®-Set Ventilabgleich als Messgerät für den hydraulischen Abgleich. Die Messverschraubung eignet sich ideal zum Einmessen von Fußboden- und Heizkreisverteilern.
Kompakte Messverschraubung in Durchgangsform mit fester, kalibrierter Messblende zur Messung des Volumenstromes.
Mit Hilfe eines Heizlastberechnungsprogrammes ist der optimale Volumenstrom zu ermitteln und kann dann mit dem CAPBs®-Set Ventilabgleich direkt gemessen werden. Die Einstellung erfolgt dabei über handelsübliche Einstellventile.
- Systemanschluss
- siehe Bestelltabelle
- max. Durchfluss bei 10 kPa
- Q M: 330 l/h
- Nenndruck
- max. 16 bar
- Nennweite
- DN 15
- Temperatureinsatzbereich
- Medium:
- max. 120 °C
- Gehäuse
- Rotguss
