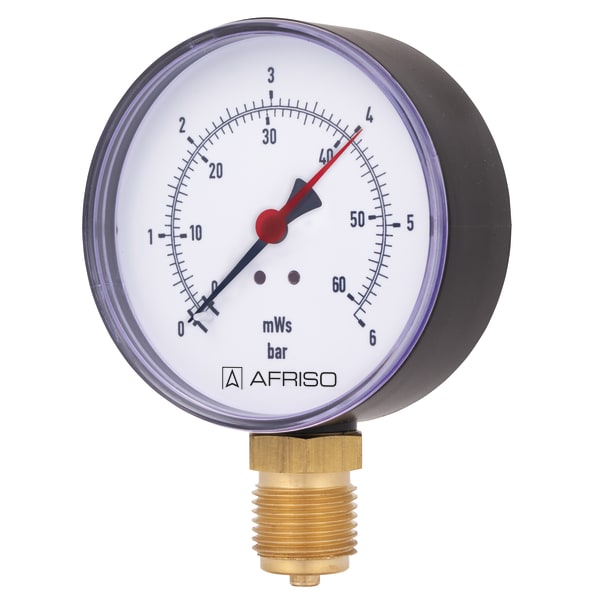

Hydrometer HY 80 | 63574

Hydrometer HY für Heizung/Sanitär

Fertigungsware
Betriebsanleitung

Nenngrösse
80
Genauigkeitsklasse (EN 837-1/6)
2,5
Anzeigebereiche
0/6 bar
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0.4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
Messing, radial
NG 80: G½B
Messglied
Rohrfeder, Kreisformfeder
Kupferlegierung
Zeigerwerk
Messing
Zifferblatt
Kunststoff, weiß
Doppelskala bar aussen - mWS innen
Skalierung schwarz
Zeiger
Kunststoff, schwarz
Gehäuse
Kunststoff (ABS), schwarz, hochschlag- und korrosionsfest
Sichtscheibe
Kunststoff, eingeclipst
mit verstellbarem roten Markenzeiger

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.
