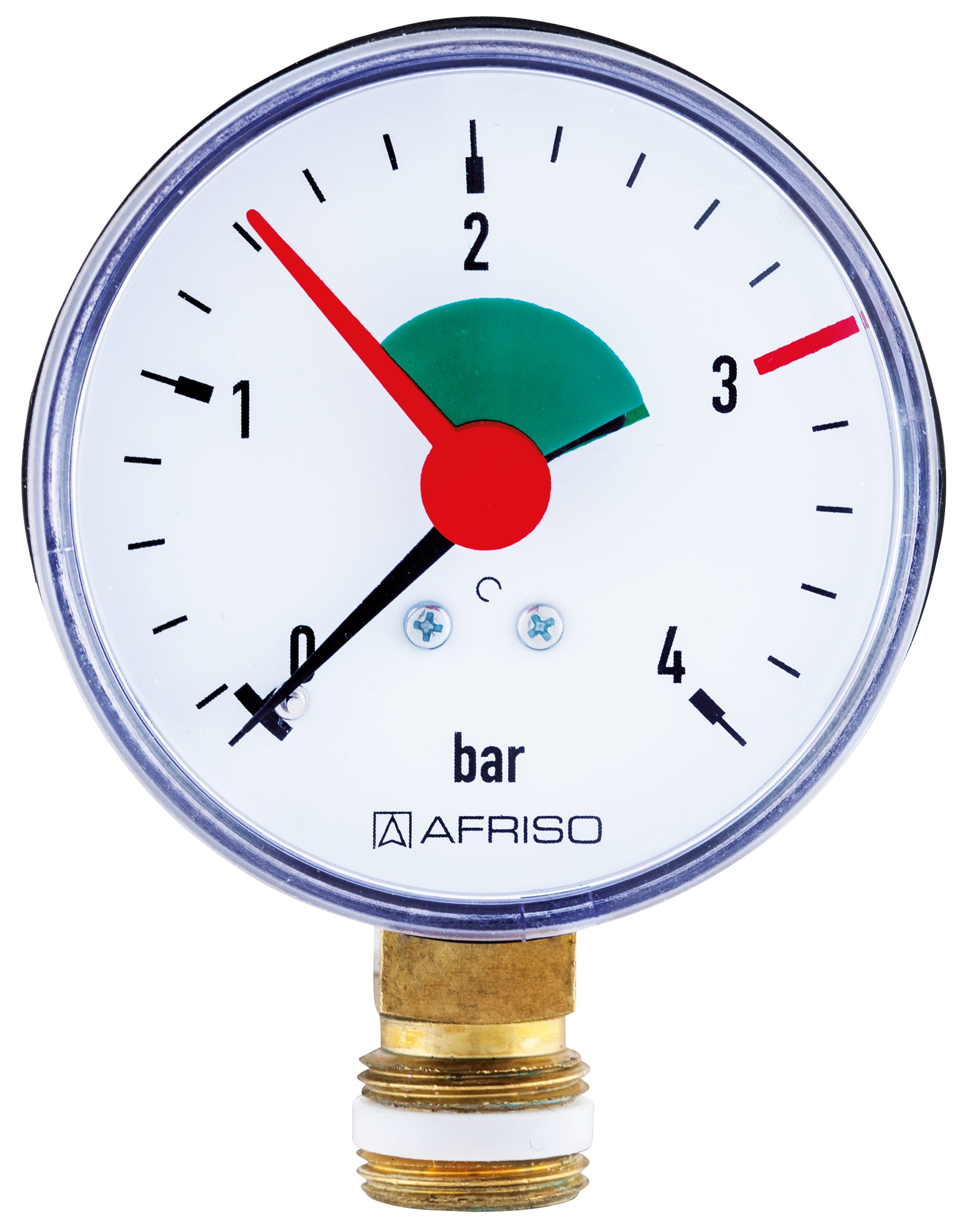

HZ 63

Rohrfeder-Manometer für Heizung/Sanitär

Ausführungen Betriebsanleitungen

  • mit selbstdichtendem Anschlussgewinde (NG 50 und 63) für schnelle Montage
  • rote Maximalmarke auf Zifferblatt
  • verstellbarer roter Sollwertzeiger und grünes Betriebssegment auf der Sichtscheibe
  • korrosionsfestes Gehäuse

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen und EPDM nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäss EN 837-2“ (s. Anhang) beachten!

Gehäuse-⌀AnschlussAnschlussGewindeAusrichtungAnzeigebereichTypArt.-Nr.
HZ 6363 mmG⅜Bselbstdichtend mit PTFE-Dichtringradial0/4 barHZ 63 rad63908
HZ 6363 mmG⅜Bselbstdichtend mit PTFE-Dichtringradial0/4 barHZ 63 rad63910
  • Lagerware
  • Fertigungsware

Nenngrösse
63
Genauigkeitsklasse (EN 837-1/6)
2,5
Anzeigebereiche
0/4 bar
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0.4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
Messing, radial
NG 63:
G⅜B, selbstdichtend mit PTFE-Dichtring
Messglied
Rohrfeder, Kreisformfeder
Kupferlegierung
Zeigerwerk
Messing
Zifferblatt
Kunststoff, weiß
mit roter Marke bei 2.5 bar und grünem Feld von 1.5 bis 2.5 bar
Skalierung schwarz
Zeiger
Kunststoff, schwarz
Gehäuse
Kunststoff (ABS), schwarz, hochschlag- und korrosionsfest
Sichtscheibe
Kunststoff, eingeclipst
mit verstellbarem roten Markenzeiger und grüner Fahne

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

RF/HZ 63 – Anschluss radial
