Rohrfeder-Manometer HZ 80 ax | 63919

Rohrfeder-Manometer HZ für Heizung/Sanitär

Fertigungsware
Betriebsanleitungen

  • mit selbstdichtendem Anschlussgewinde (NG 50 und 63) für schnelle Montage
  • rote Maximalmarke auf Zifferblatt
  • verstellbarer roter Sollwertzeiger und grünes Betriebssegment auf der Sichtscheibe
  • korrosionsfestes Gehäuse

Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen und EPDM nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäss EN 837-2“ (s. Anhang) beachten!

Nenngrösse
80
Genauigkeitsklasse (EN 837-1/6)
2,5
Anzeigebereiche
0/4 bar
Verwendungsbereich
ruhende Belastung:
¾ x Skalenendwert
dynamische Belastung:
⅔ x Skalenendwert
kurzzeitig:
Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0.4 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

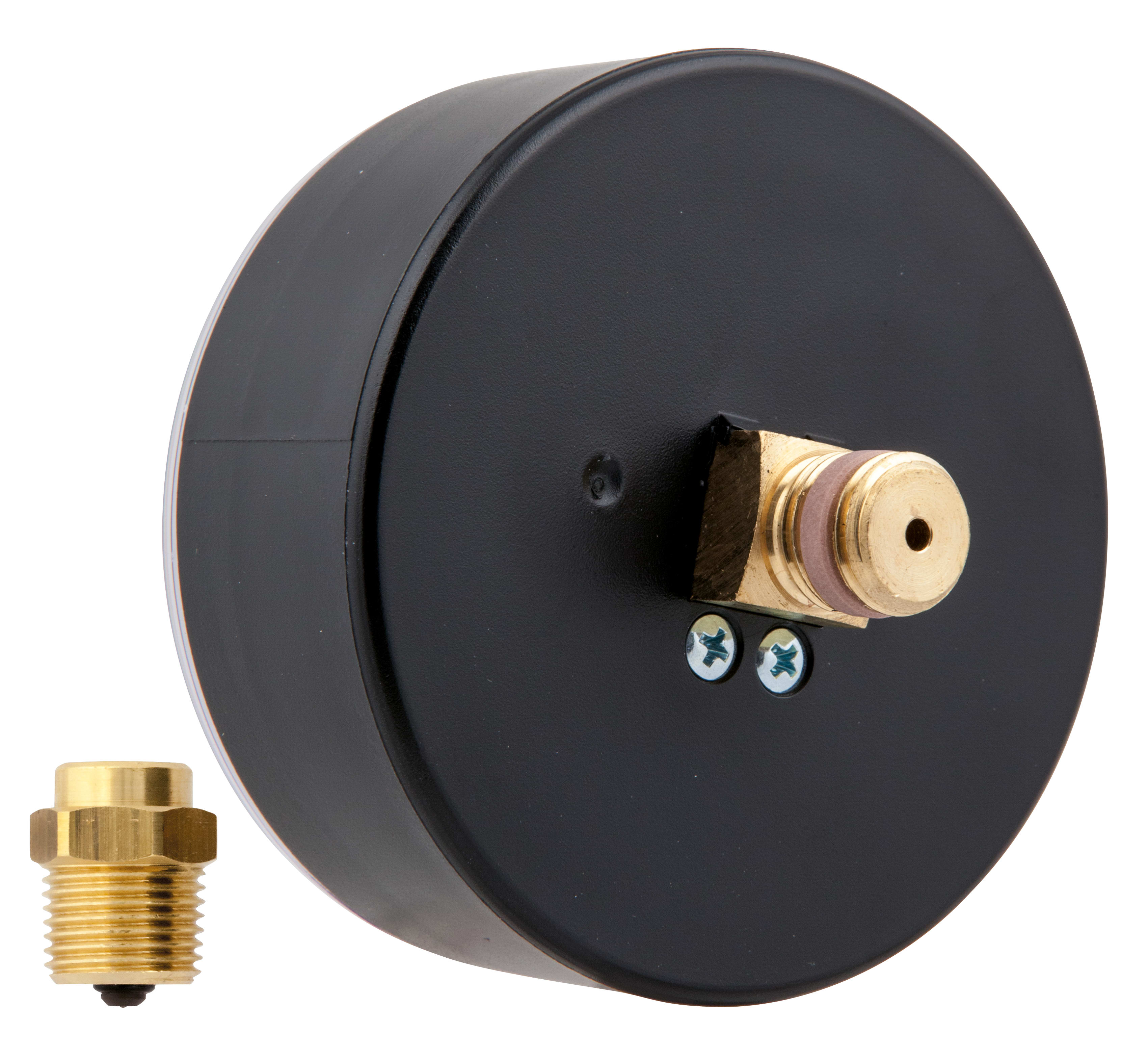

Anschluss
Messing, axial
NG 80: G¼B, selbstdichtend mit PTFE-Dichtring
Messglied
Rohrfeder, Kreisformfeder
Kupferlegierung
Zeigerwerk
Messing

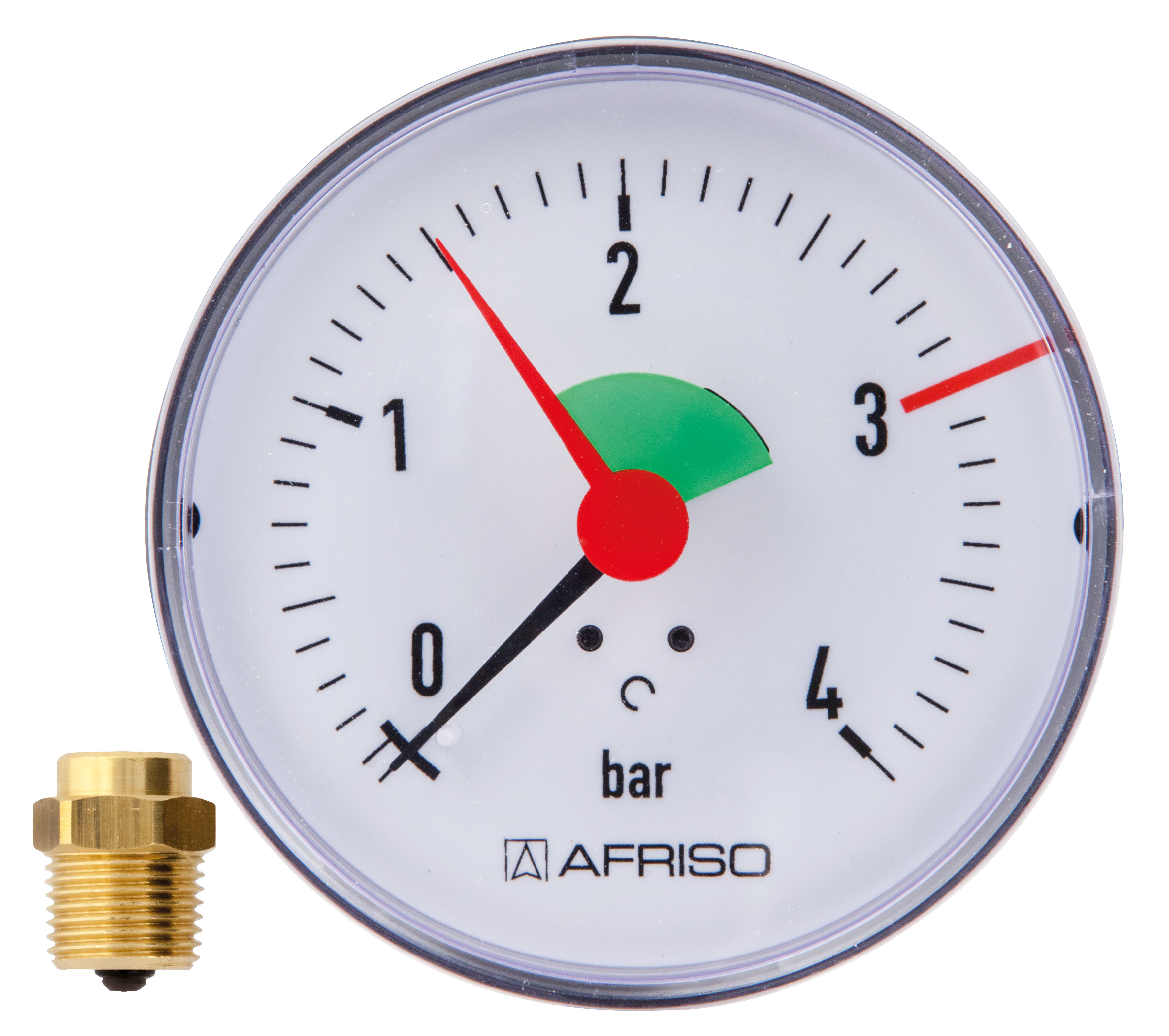

Zifferblatt
Kunststoff, weiß
mit roter Marke bei 3 bar und grünem Feld von 1.5 bis 3 bar
Skalierung schwarz
Zeiger
Kunststoff, schwarz
Gehäuse
Kunststoff (ABS), schwarz, hochschlag- und korrosionsfest
Sichtscheibe
Kunststoff, eingeclipst
mit verstellbarem roten Markenzeiger und grüner Fahne
