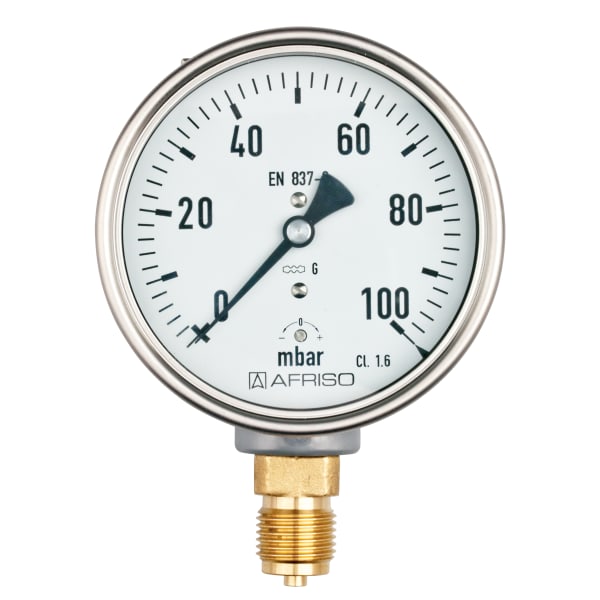

PRO_TEC_VOR_KP100D401_35119401.TIF

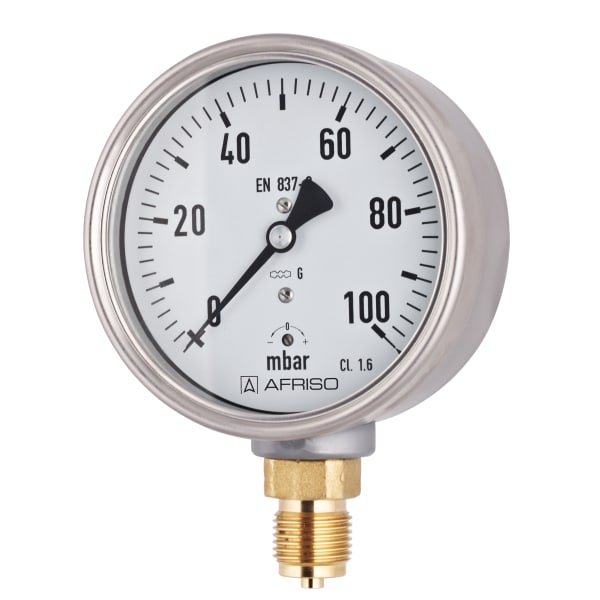

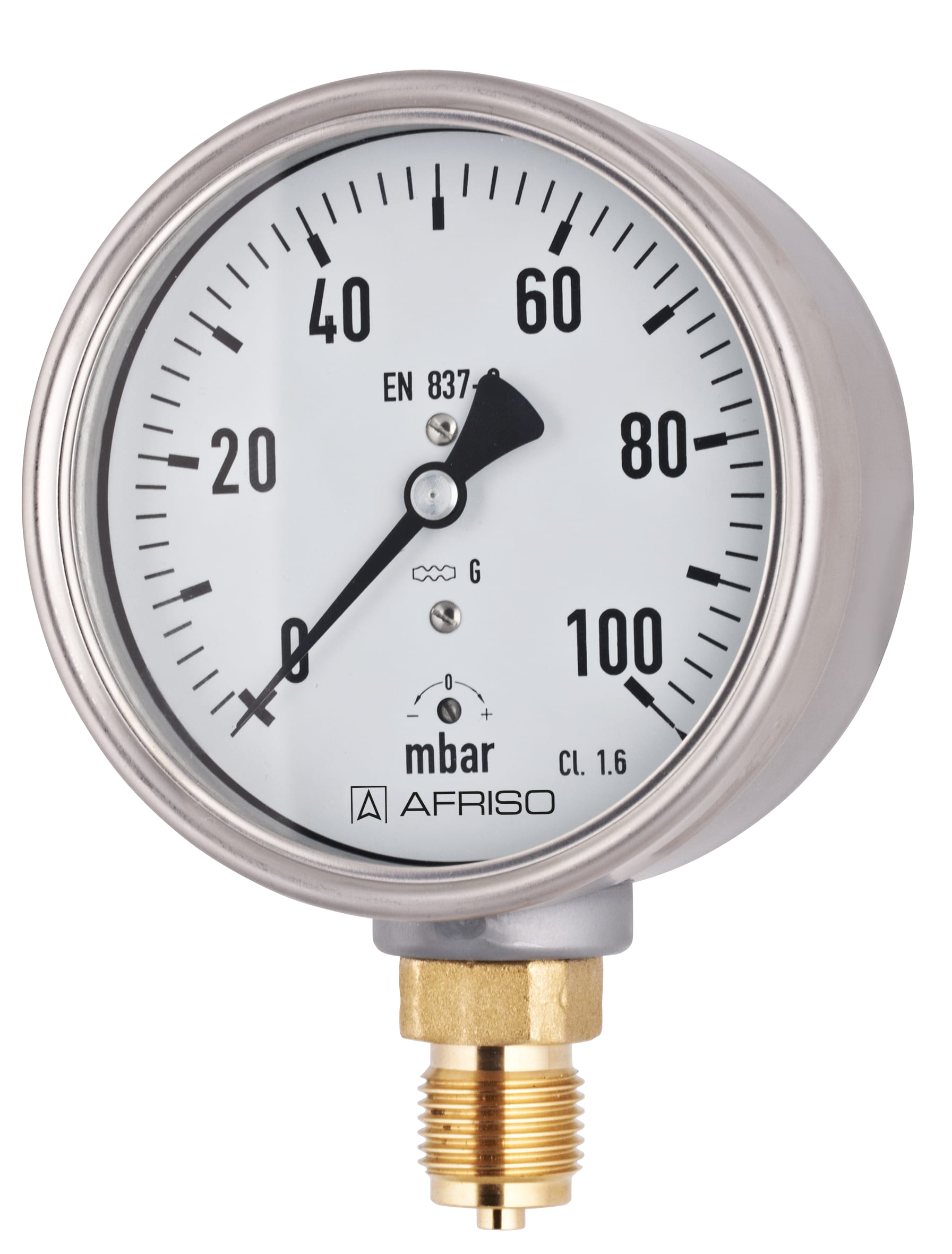

PRO_TEC_SAR_KP100D401_35119401.TIF

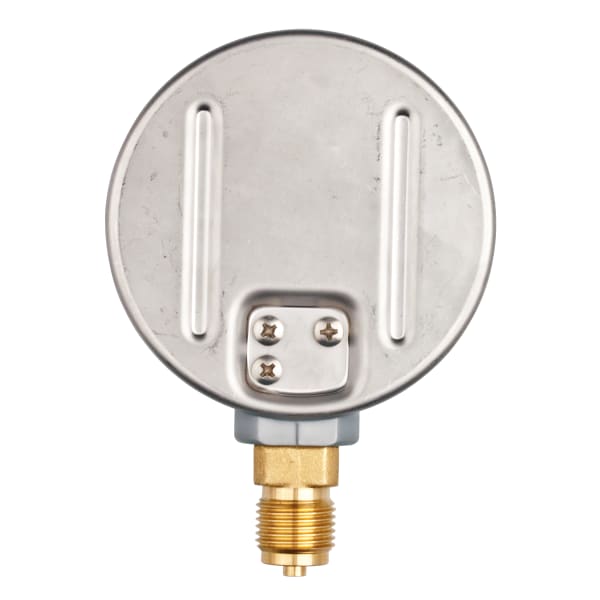

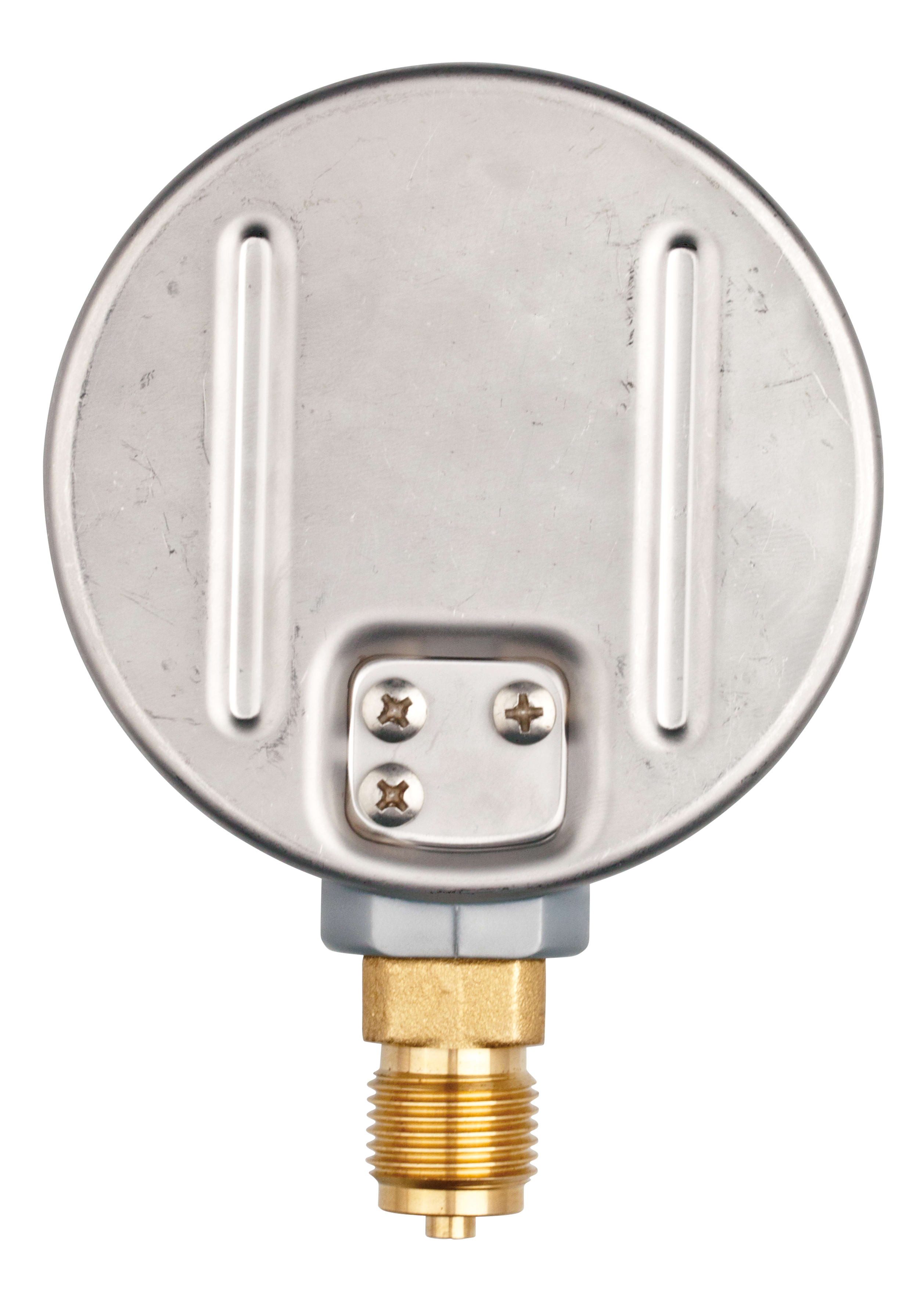

PRO_TEC_RUE_KP100D401_35119401.TIF

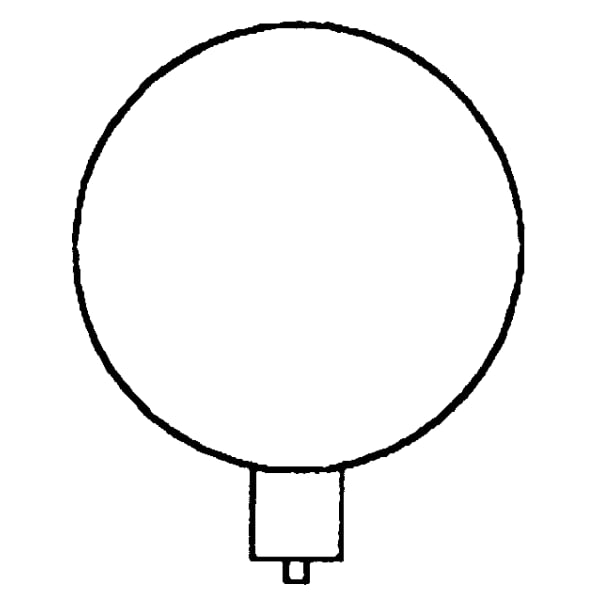

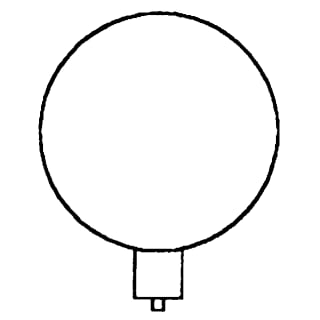

PRO_TEC_SCD_MANOMETER_RADIAL.TIF
PRO_TEC_VOR_KP100D401_35119401.TIF
PRO_TEC_SAR_KP100D401_35119401.TIF
PRO_TEC_RUE_KP100D401_35119401.TIF
PRO_TEC_SCD_MANOMETER_RADIAL.TIF
Bilder 4
Zurück

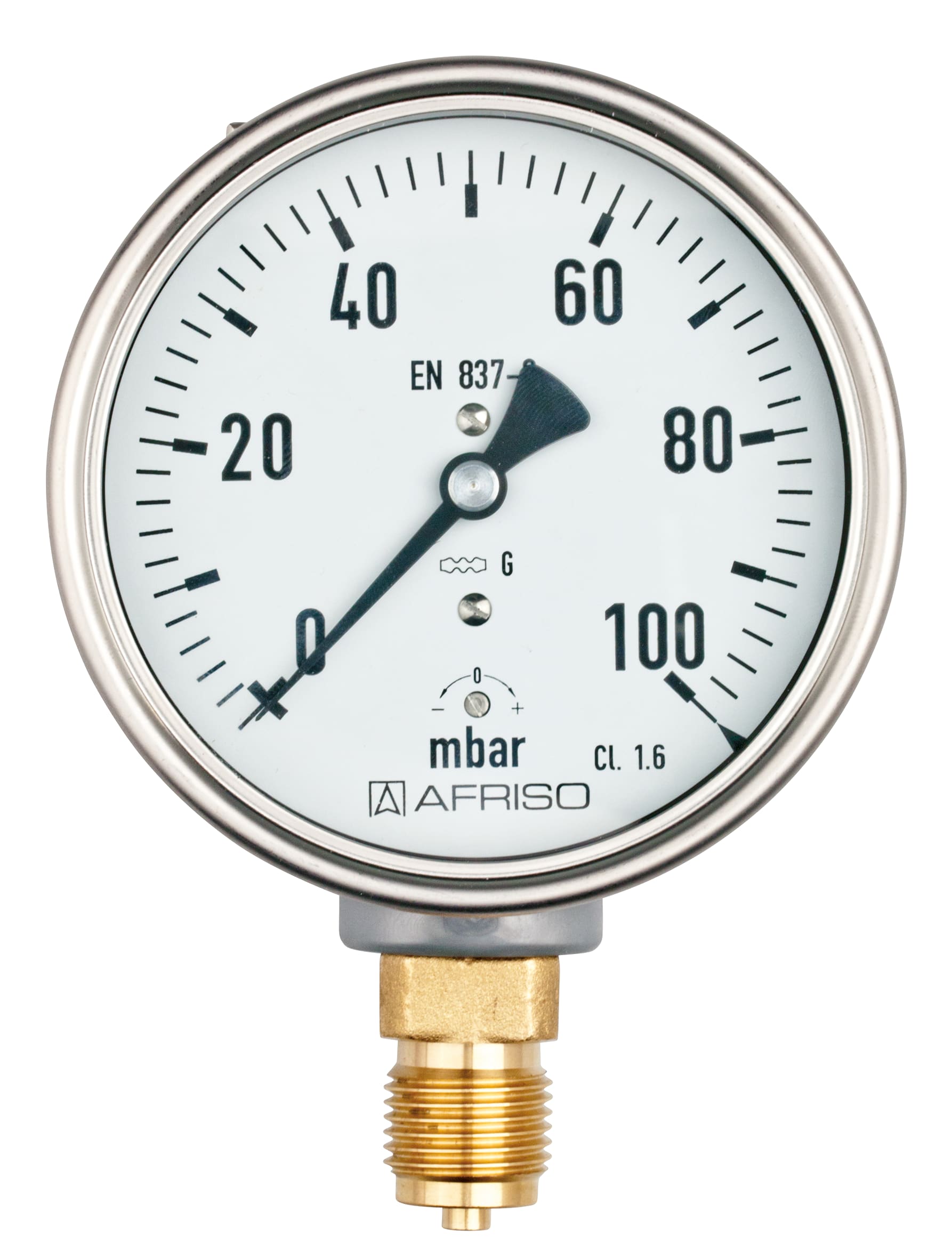

Kapselfeder-Standardmanometer KP100 | 35112401

Kapselfeder-Standardmanometer Typ D4

Fertigungsware
Betriebsanleitungen

Anzeigebereich-1 000/0 mbar
Gehäuse-⌀ (Nenngrösse)100 mm
AnschlussG½B
Ausrichtungradial
Genauigkeitsklasse1,6
NormEN 837-3
Art.-Nr.35112401

  • mit Nullpunktkorrektur
  • optional 10-fach über- und/oder unterdrucksicher
  • extrem niedrige Messbereiche ab 0/6 mbar
  • GOSSTANDART-zertifiziert

Für gasförmige, trockene Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäss EN 837-2“ (s. Anhang) beachten!

Typ
D4
Nenngrösse
100
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0.9 x Skalenendwert
Überlastsicherheit:
1.3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0.6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
NG 100:
IP 54 (EN 60529)

Standardausführung

Anschluss
Messing, radial
Messglied
Kapselfeder, CuBe-Legierung
Zeigerwerk
Messing
Nullpunktkorrektur
frontseitig
Dichtung
NBR (Perbunan)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Bajonettring
Edelstahl 304
Sichtscheibe
D401:
Instrumentenglas

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

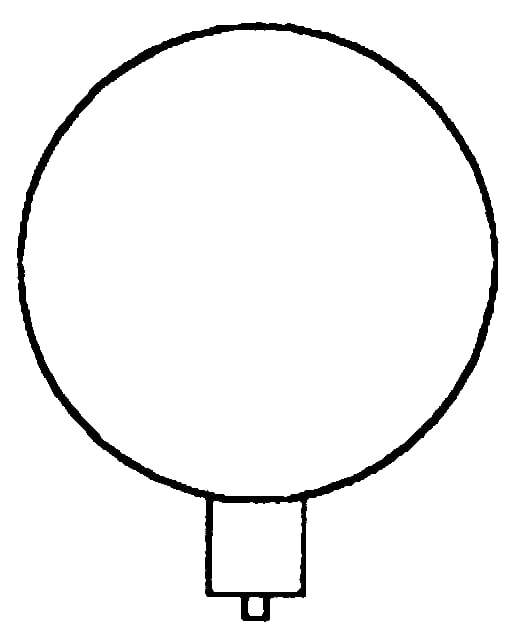

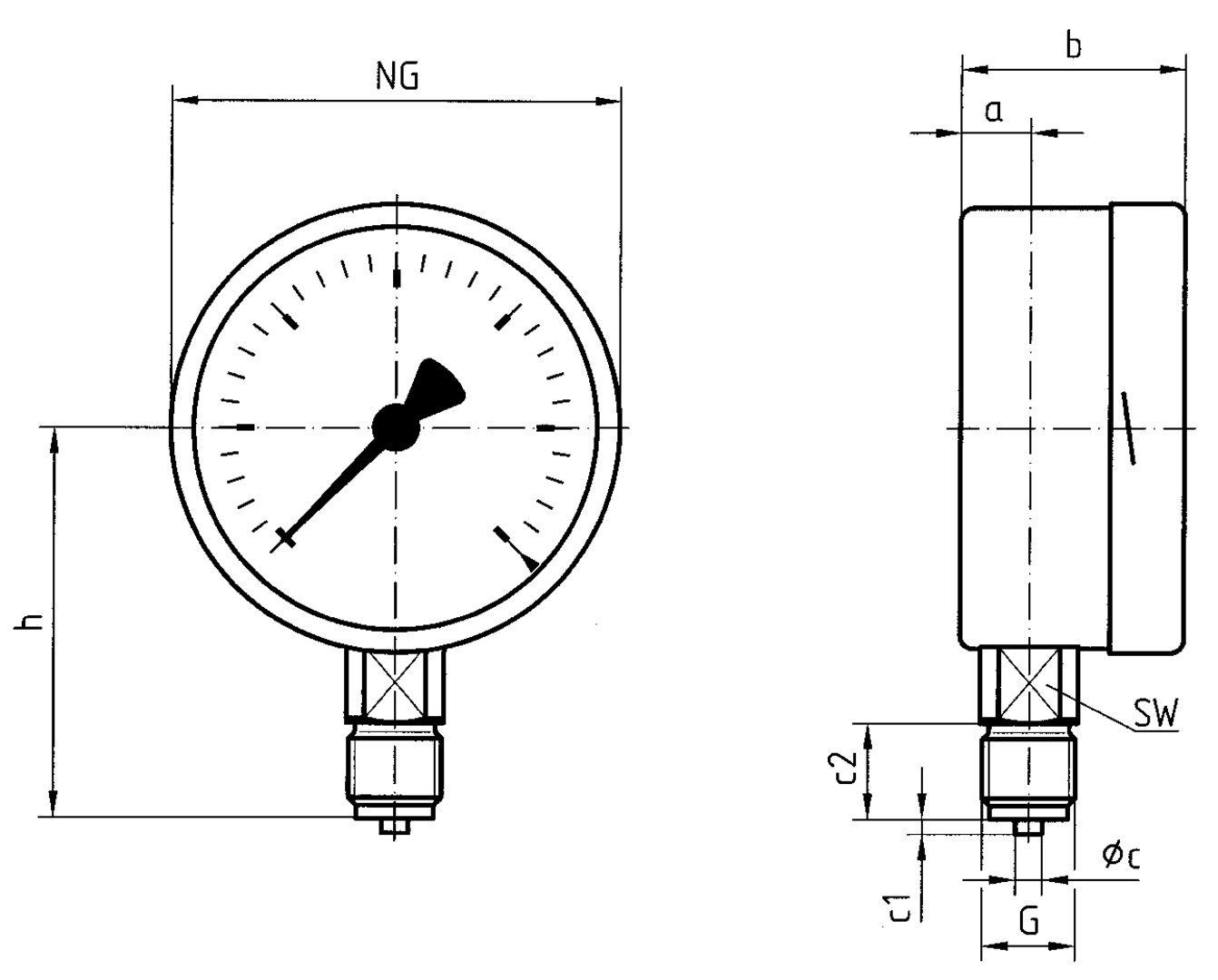

Anschluss radial

PRO_TEC_BEP_KAPSELFEDER_STANDARD_D4_ANSCHLUSS_RADIAL_1.TIF

AFRISO_KAPSELFEDER-STANDARDMANOMETER-KP100-KAPSELFEDER-STANDARDMANOMETER-TYP-D4_35112401_DEU_CHE.PDF

Kapselfeder-Standardmanometer KP100 35112401

Datenblatt Variante
Haustechnik
PDF
DOK_TEC_KON_KONFORMITAETSERKLAERUNG.PDF

EU-Konformitätserklärung Druckgeräte

Konformitätserklärungen
PDF
854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Betriebsanleitungen
Industrietechnik
PDF

Optionen für Kapselfeder-Manometer
Abb.
Bezeichnung
Genauigkeitsklasse 1.0 NG 100 | 38180
Anschlussstutzen vernickelt NG 100 | 38086
Drosselschraube Messing NG 100 Bohrung wahlweise 0.3 – 0.5 – 0.7 mm (bitte angeben) | 38099
3-Lochfrontflansch Edelstahl 304 poliert NG 100 | 37609

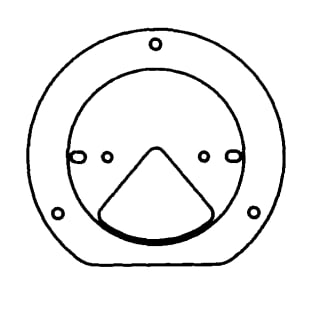

Befestigungsrand hinten Edelstahl 304 trowalisiert NG 100
Befestigungsrand hinten Edelstahl 304 trowalisiert NG 100 | 38050
Bajonettring Edelstahl 304 poliert NG 100 | 38053
Gehäuse Edelstahl 304 poliert NG 100 | 37613
rote Markierung auf Zifferblatt NG 100 | 38186
1 Markenzeiger rot NG 100 SD von aussen verstellbar mit Schraubendreher | 38117
1 Markenzeiger rot NG 100 DK von aussen verstellbar mit Drehknopf | 38190
Sichtscheibe Sicherheitsverbundglas NG 100 | 38074
besondere Einbaulage NG 100 | 38149
Erhöhte Schutzart IP 54 NG 100 | 38160
Klischeeerstellung je Skala und Farbe NG 100 Skalengestaltung nach EN 837-1, andere auf Anfrage | 38155
Zusatzfarbe NG 100 | 38167

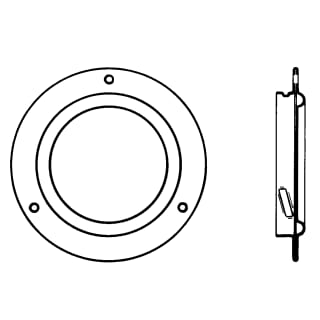

3-Lochfrontflansch (Bajonett) Edelstahl 304 poliert NG 100 zur werkseitigen Montage
3-Lochfrontflansch (Bajonett) Edelstahl 304 poliert NG 100 zur werkseitigen Montage | 38056
