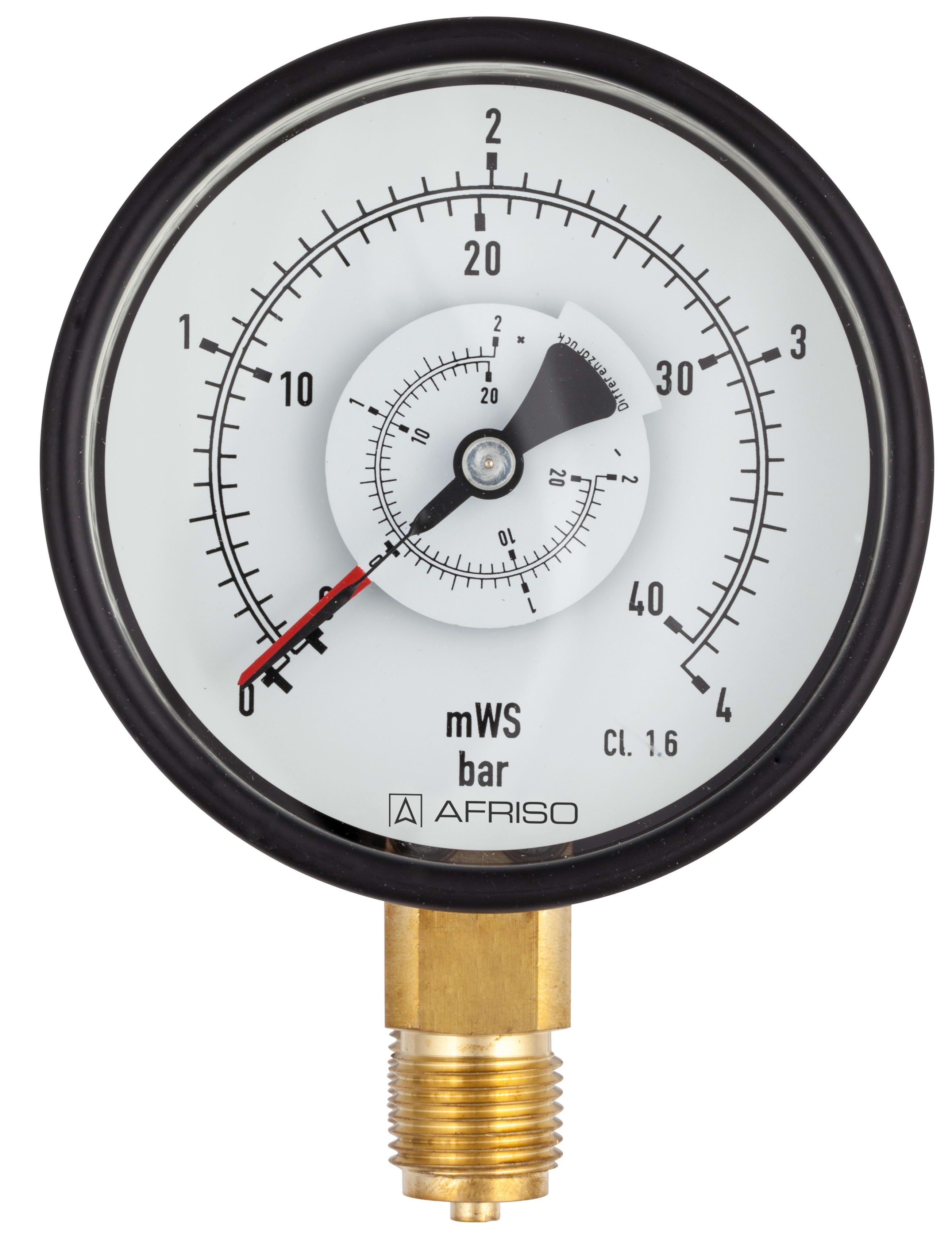

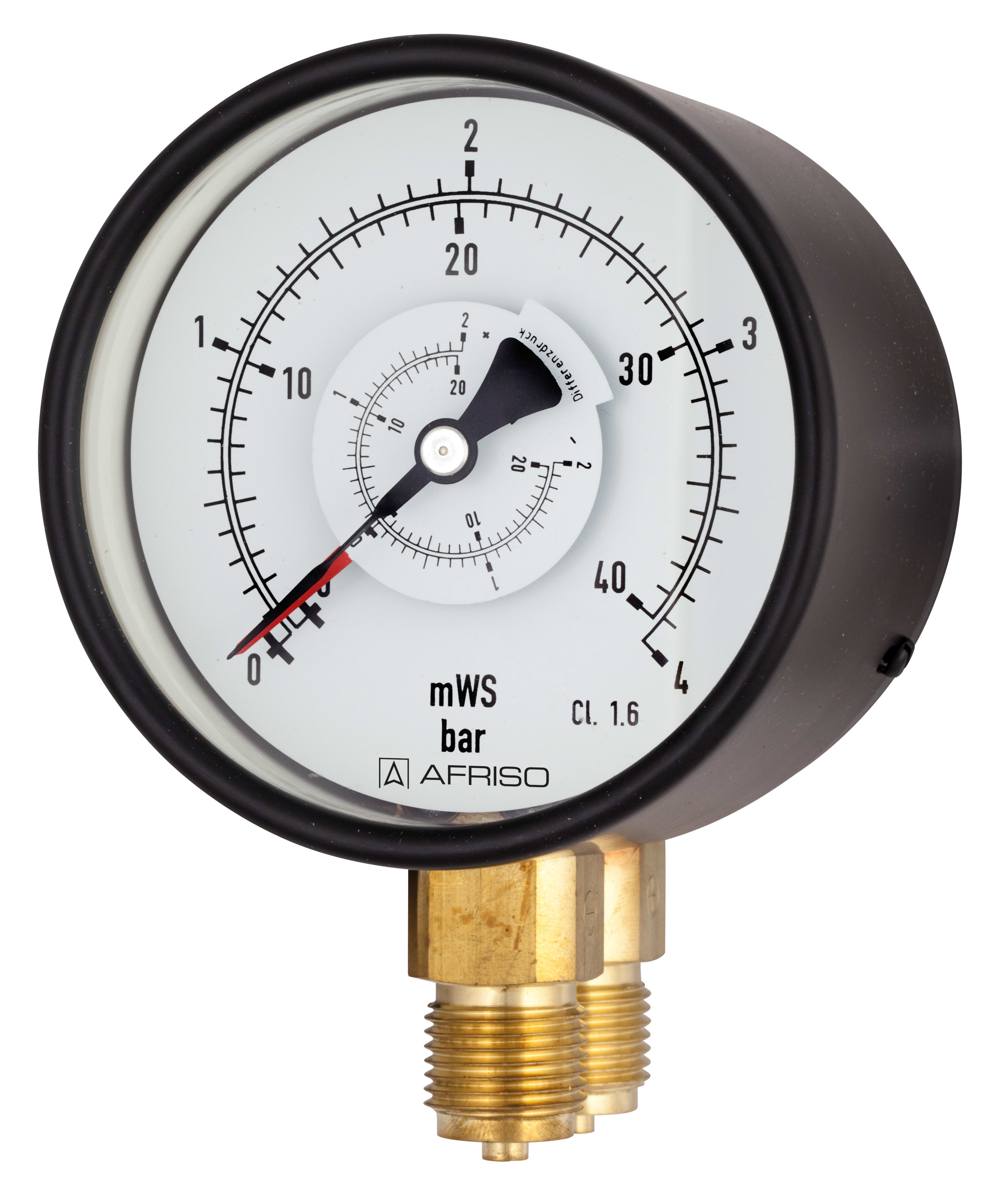

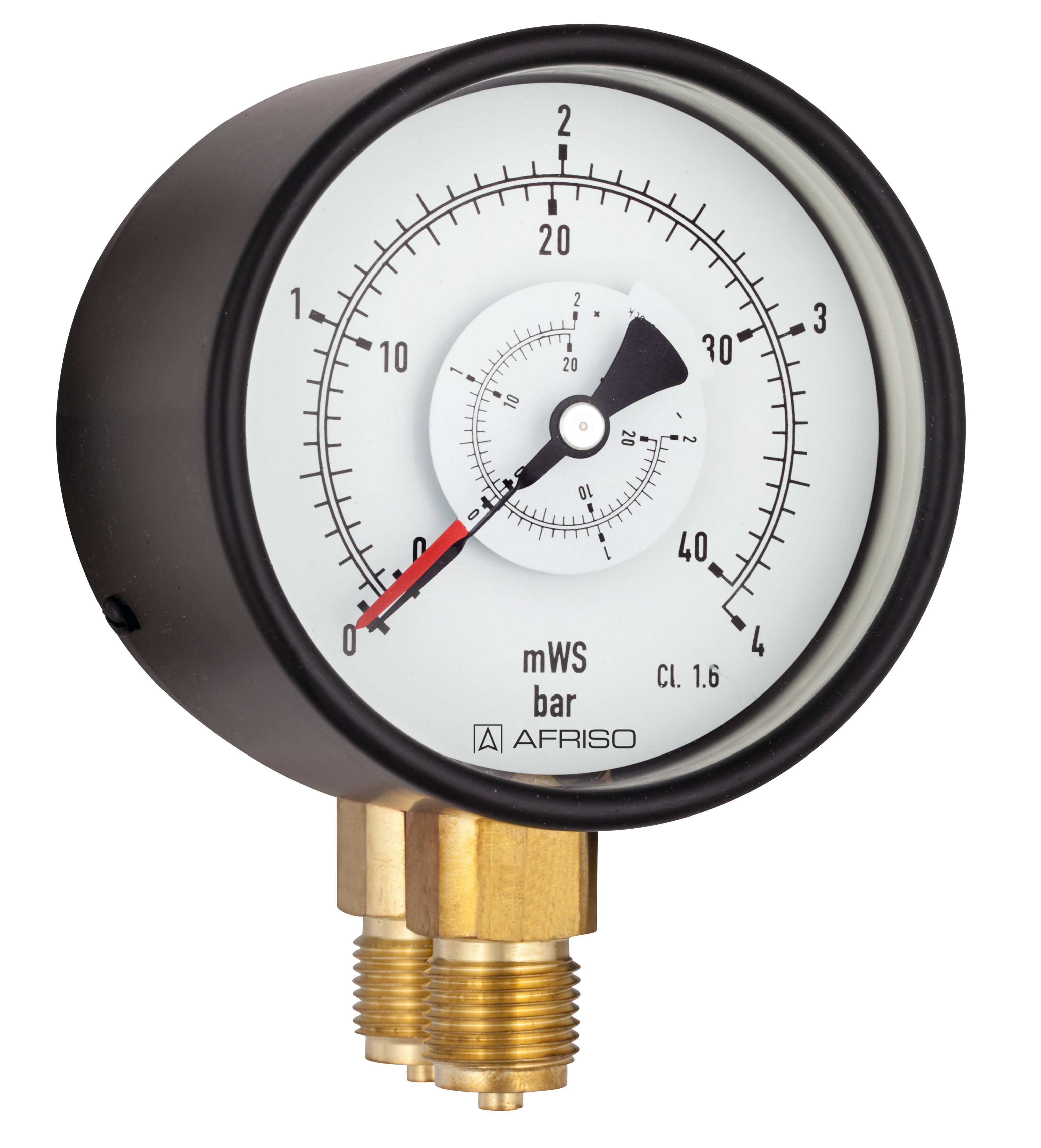

Rohrfeder-Standardmanometer für Differenzdruck Typ D2

Ausführungen Betriebsanleitungen

Ablesbarkeit des Plus-Druckes, Minus-Druckes und Differenzdruckes
sehr gutes Preis-Leistungs-Verhältnis
zwei unabhängige Rohrfedermesssysteme
Gehäuse und medienberührte Teile auch in Edelstahl lieferbar (Option)

Zur Differenzdruckmessung bei gasförmigen und flüssigen, nicht hochviskosen und nicht kristallisierenden Medien, die Kupferlegierungen nicht angreifen. Besonders geeignet für Heizungsanlagen (Vor- und Rücklauf).
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäss EN 837-2“ (s. Anhang) beachten!

Typ	Gehäuse-⌀	Gehäuse	Genauigkeitsklasse	Anschluss	Anzeigebereich	Typ	Typ	Art.-Nr.
RF100Dif D201	100 mm	Stahlblech	1,6	2 x G½B	0/0.6 bar	RF100Dif	D201	85609201
RF100Dif D201	100 mm	Stahlblech	1,6	2 x G½B	0/1 bar	RF100Dif	D201	85610201
RF100Dif D201	100 mm	Stahlblech	1,6	2 x G½B	0/1.6 bar	RF100Dif	D201	85611201
RF100Dif D201	100 mm	Stahlblech	1,6	2 x G½B	0/2.5 bar	RF100Dif	D201	85612201
RF100Dif D201	100 mm	Stahlblech	1,6	2 x G½B	0/4 bar	RF100Dif	D201	85613201
RF100Dif D201	100 mm	Stahlblech	1,6	2 x G½B	0/6 bar	RF100Dif	D201	85614201
RF100Dif D201	100 mm	Stahlblech	1,6	2 x G½B	0/10 bar	RF100Dif	D201	85615201
RF100Dif D201	100 mm	Stahlblech	1,6	2 x G½B	0/16 bar	RF100Dif	D201	85616201
RF100Dif D201	100 mm	Stahlblech	1,6	2 x G½B	0/25 bar	RF100Dif	D201	85617201
RF100Dif D201	100 mm	Stahlblech	1,6	2 x G½B	0/40 bar	RF100Dif	D201	85618201
RF100Dif D201	100 mm	Stahlblech	1,6	2 x G½B	0/60 bar	RF100Dif	D201	85619201

Lagerware
Fertigungsware

Typ: D2

Nenngrösse: 100

Funktion: Die Drücke werden in zwei unabhängig voneinander arbeitenden Rohrfedersystemen gemessen („Plus“-Druck = hoher Druck, „Minus“-Druck = niedriger Druck). Der Differenzdruck kann mittels einer Skalenscheibe und eines Zeigers direkt abgelesen werden. Die Differenzdruckskala umfasst je 50 % des Anzeigebereiches als Plus- und Minus-Differenzdruckanzeige. Der schwarze Zeiger („Plus“-Anschluss) und der rote Zeiger an der Differenzdruckskala („Minus“-Anschluss) gestatten das Ablesen des in jedem System bestehenden Druckes auf der festen Skala.

Genauigkeitsklasse (EN 837-1/6): 1,6

Anzeigebereiche (EN 837-1/5): siehe Bestelltabelle

Verwendungsbereich

: Der höchste im System auftretende Druck darf den Skalenendwert nicht überschreiten. Um gute Ablesbarkeit zu gewährleisten, sollte der zu messende Differenzdruck nicht kleiner als ca. 20 % des Skalenendwertes sein.

Temperatureinsatzbereich

Medium:: max. 60 °C

Umgebung:: -20/+60 °C

Temperaturverhalten: Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,4 %/10 K,
bei Temperaturabnahme ca. ± 0.4 %/10 K
vom jeweiligen Skalenendwert

Schutzart: IP 32 (EN 60529)

Standardausführung

Anschluss

: Messing, radial, parallel hintereinander

: 2 x G½B, SW22 (EN 837-1/7.3)

Messglied

: Rohrfeder, Kreisformfeder, Kupferlegierung

Zeigerwerk

: Messing

Zifferblatt

: Aluminium, weiß

: Doppelskala bar aussen - mWS innen

: Skalierung schwarz

Zeiger

: Aluminium, schwarz

Skalenscheibe: Aluminium

Gehäuse

: Stahlblech, schwarz

Übersteckring

: Stahlblech, schwarz

Sichtscheibe

: Instrumentenglas

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

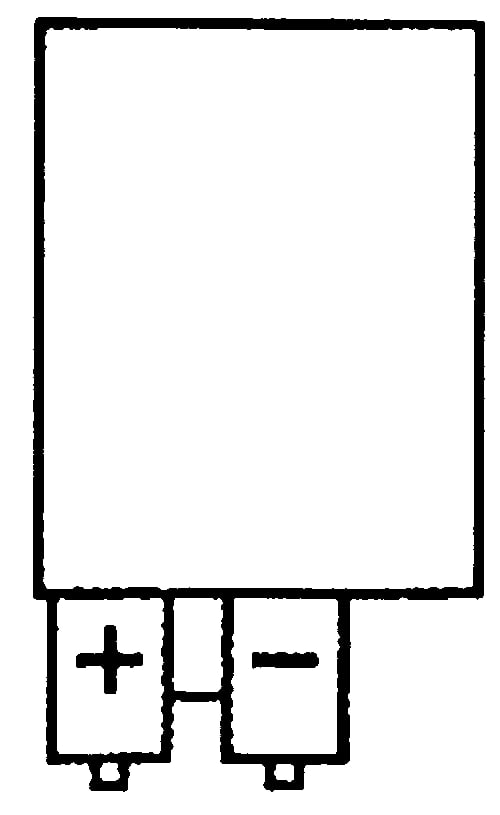

Anschluss radial

Masse (mm)
NG	a	b	G	h	k	SW
100	15,6	84	G½B	86	32	22

AFRISO_DATENBLATT_ROHRFEDER-STANDARDMANOMETER-FUER-DIFFERENZDRUCK-TYP-D2_RF100DIF-D201_P25033_DEU_CHE.PDF

Rohrfeder-Standardmanometer für Differenzdruck Typ D2 RF100Dif D201 P25033

Datenblatt Produkt
