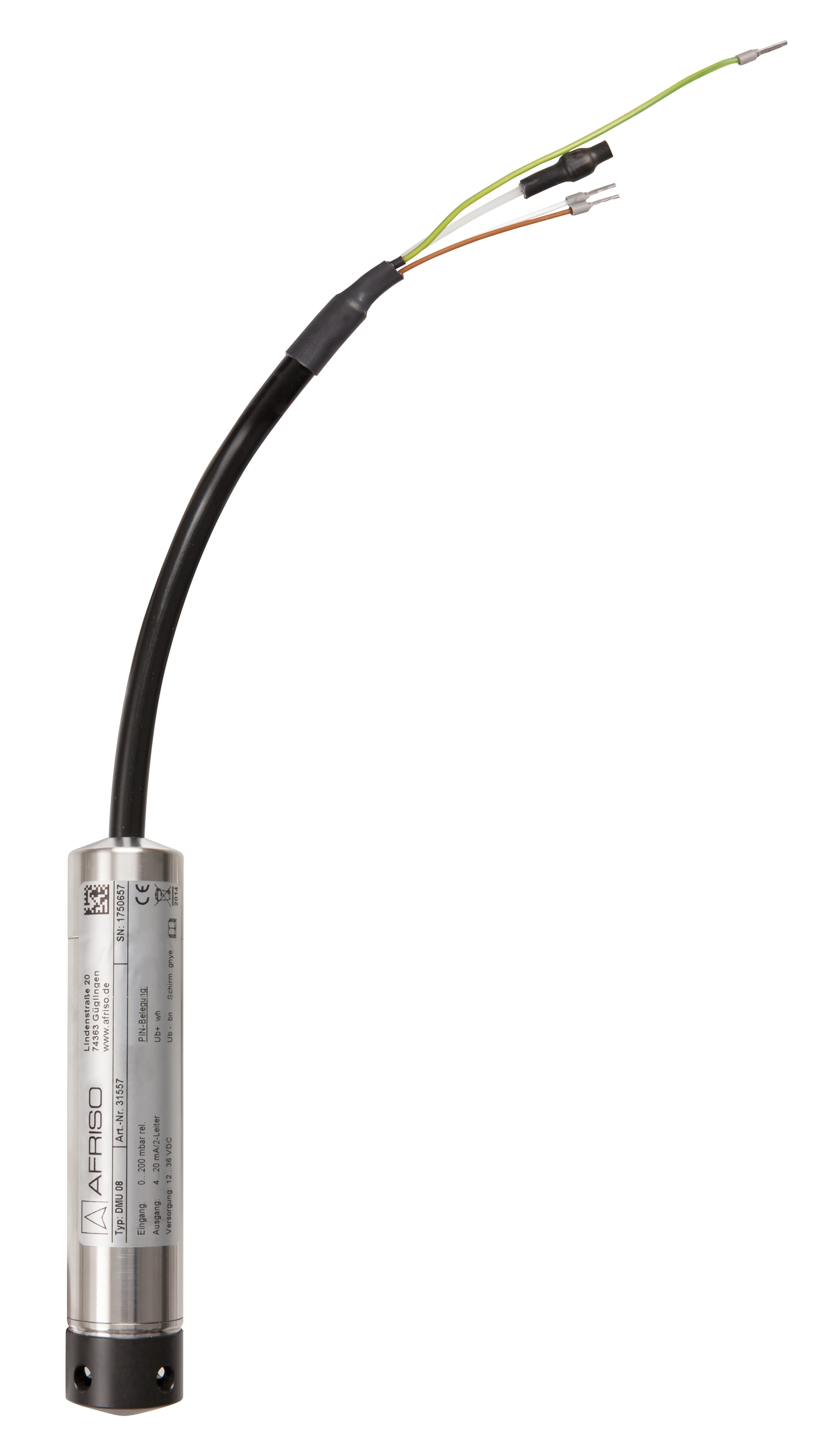

HydroFox® DMU 08

Druckmessumformer

Ausführungen Downloads

  • kompakte und robuste Edelstahlausführung
  • Sonderjustierung in allen gängigen Druckeinheiten möglich
  • Ausführung wahlweise mit PUR- oder FEP-Kabel
  • Hohe Messgenauigkeit bei hervorragendem Preis-/Leistungsverhältnis
  • druckwasserdicht bis 10 m Wassersäule - ideal für den Einsatz in Überschwemmungs- und hochwassergefährdeten Gebieten
  • Ex-Ausführung optional

Für elektronische, kontinuierliche Füllstand- und Pegelmessung, z.B. in Brunnen, Bohrlöchern, Gewässern, Behältern oder in Abwasseranlagen. Geeignet für Grundwasser, Abwasser (mit Option FEP-Kabel), Dieselkraftstoff und Heizöl, sowie für den Einsatz in hochwassergefährdeten Gebieten.

Die Füllstandmessgeräte HydroFox® DMU 08 mit Siliziumtechnologie haben kalibrierte und verstärkte Sensorsignale, die als standardisierte Spannungs- oder Stromausgänge zur Verfügung stehen.

MessbereichÜberlastArt.-Nr.
HydroFox® DMU 08mit 5 m PUR-Kabel0/100 mbarmind. 5 x FS31555
HydroFox® DMU 08mit 5 m PUR-Kabel0/160 mbarmind. 6 x FS31556
HydroFox® DMU 08mit 5 m PUR-Kabel0/200 mbarmind. 5 x FS31557
HydroFox® DMU 08mit 5 m PUR-Kabel0/250 mbarmind. 4 x FS31558
HydroFox® DMU 08mit 5 m PUR-Kabel0/300 mbarmind. 3 x FS31519
HydroFox® DMU 08mit 5 m PUR-Kabel0/400 mbarmind. 5 x FS31559
HydroFox® DMU 08mit 5 m PUR-Kabel0/600 mbarmind. 8 x FS31560
HydroFox® DMU 08mit 5 m PUR-Kabel0/1 barmind. 5 x FS31561
HydroFox® DMU 08mit 5 m PUR-Kabel0/1.6 barmind. 6 x FS31562
HydroFox® DMU 08mit 5 m PUR-Kabel0/2 barmind. 4 x FS31563
HydroFox® DMU 08mit 5 m PUR-Kabel0/2.5 barmind. 4 x FS31564
HydroFox® DMU 08mit 5 m PUR-Kabel0/4 barmind. 5 x FS31565
HydroFox® DMU 08mit 5 m PUR-Kabel0/6 barmind. 6 x FS31566
HydroFox® DMU 08mit 5 m PUR-Kabel0/10 barmind. 4 x FS31567
HydroFox® DMU 08mit 5 m PUR-Kabel0/16 barmind. 5 x FS31568
HydroFox® DMU 08mit 5 m PUR-Kabel0/20 barmind. 3 x FS31569
HydroFox® DMU 08mit 5 m PUR-Kabel0/25 barmind. 3 x FS31570
  • Lagerware
  • Fertigungsware

Messgenauigkeit
Kennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit)
≤ 0/400 mbar < ± 0.5 % FSO
0/100 mbar
Temperatureinsatzbereich
Medium:
-10/+70 °C
Umgebung:
-10/+70 °C
Lagerung:
-25/+70 °C
Temperaturfehlerband
≤ 400 mbar:
≤ ± 1 % FSO/10 K ≤ ± im kompensierten Bereich 0/70 °C
> 400 mbar:
≤ ± 0.75 % FSO/10 K ≤ ± im kompensierten Bereich 0/70 °C
dynamisches Verhalten
Ansprechzeit:
≤ 10 ms
Sonde
L x ⌀:
117 x 24 mm
Gewicht:
  620 g
Werkstoff
Gehäuse:
Edelstahl 316 L
Membrane:
Edelstahl 316 L
Dichtungen:
FKM (Viton)
Kabel:
PUR
Druckübertragungsflüssigkeit
Silikonöl
Versorgungsspannung
DC 12 − 36 V
Ausgangssignal
4–20 mA, 2-Leiter
Bürde
Rmax = [(UB – UBmin)/0.02 A] Ω
Stromaufnahme
< 25 mA
elektrische Schutzmassnahmen
Kurzschluss- und verpolungssicher
elektrischer Anschluss
PUR-Kabel mit eingearbeitetem Luftschlauch als Referenzbezug zum umgebenden Luftdruck
Kabellänge:
5 m
Schutzart:
IP 68 (EN 60529)
CE-Konformität
EMV-Richtlinie 2014/30/EU
RoHS-Richtlinie 2011/65/EU
Druckgeräterichtlinie 2014/68/EU
