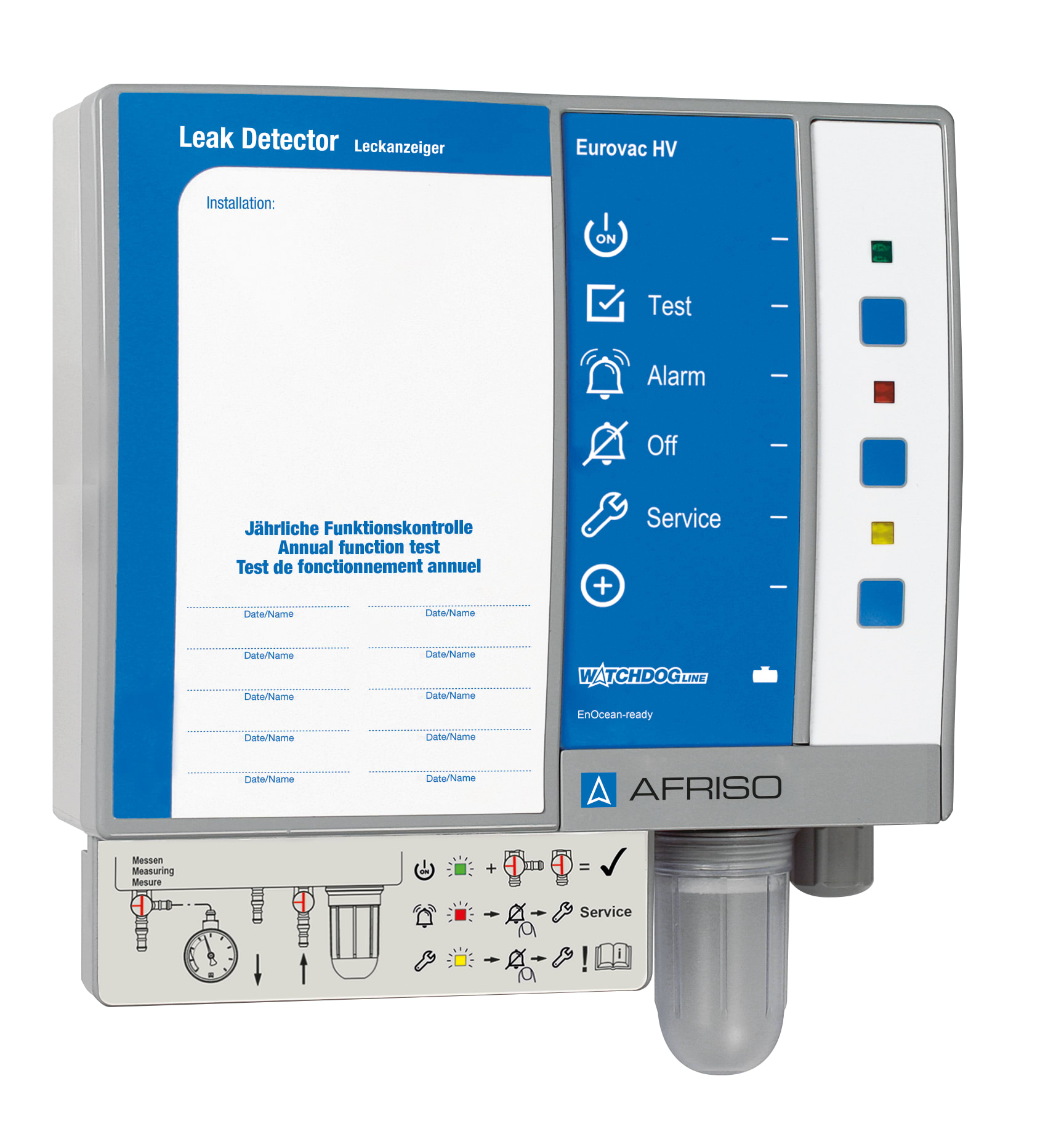

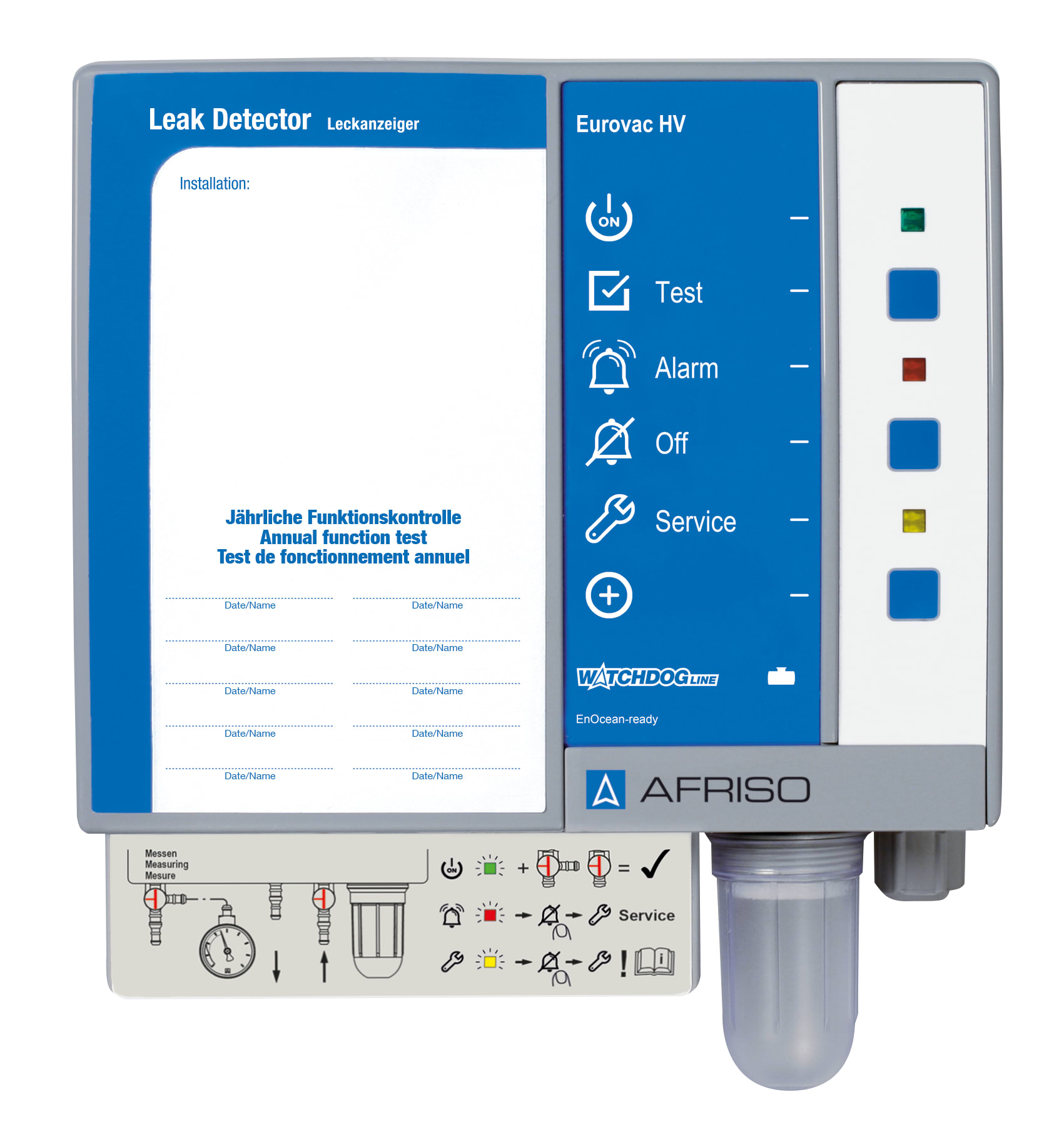

Unterdruck-Leckanzeiger Eurovac HV | 43750

Unterdruck-Leckanzeiger Eurovac HV

Fertigungsware
Betriebsanleitung

  • mit optischem/akustischem Alarm, Quittiertaste und Schaltausgang
  • hohe Energieeffizienz: Sparsamer, leistungsstarker Gleichstrommotor mit hohem Anlaufmoment
  • Serviceanzeige für die jährliche Wartung
  • mit Netzausfallüberwachung (mittels optionaler 9 V-Batterie)
  • Leckanzeiger der Klasse I, EN 13160-1/-2
  • grosser Versorgungsspannungsbereich (AC 100–240 V), weltweit einsetzbar
  • Relaisausgang zum Anschluss weiterer Signalgeräte, Zusatzalarmgeräte, Ereignismeldesysteme oder zur Einbindung in Geäudeleitsysteme
  • Ausführung im Schutzgehäuse (IP 65), wahlweise mit Heizung und/oder Hupe erhältlich

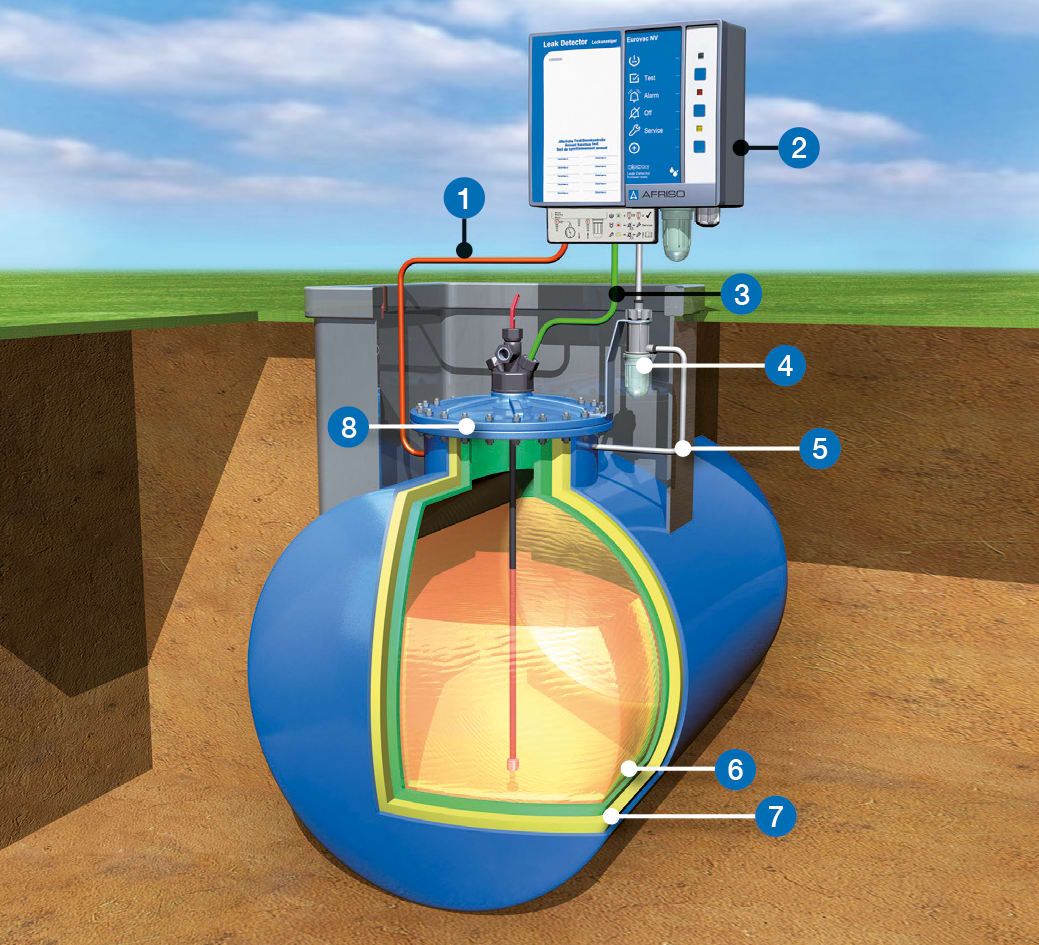

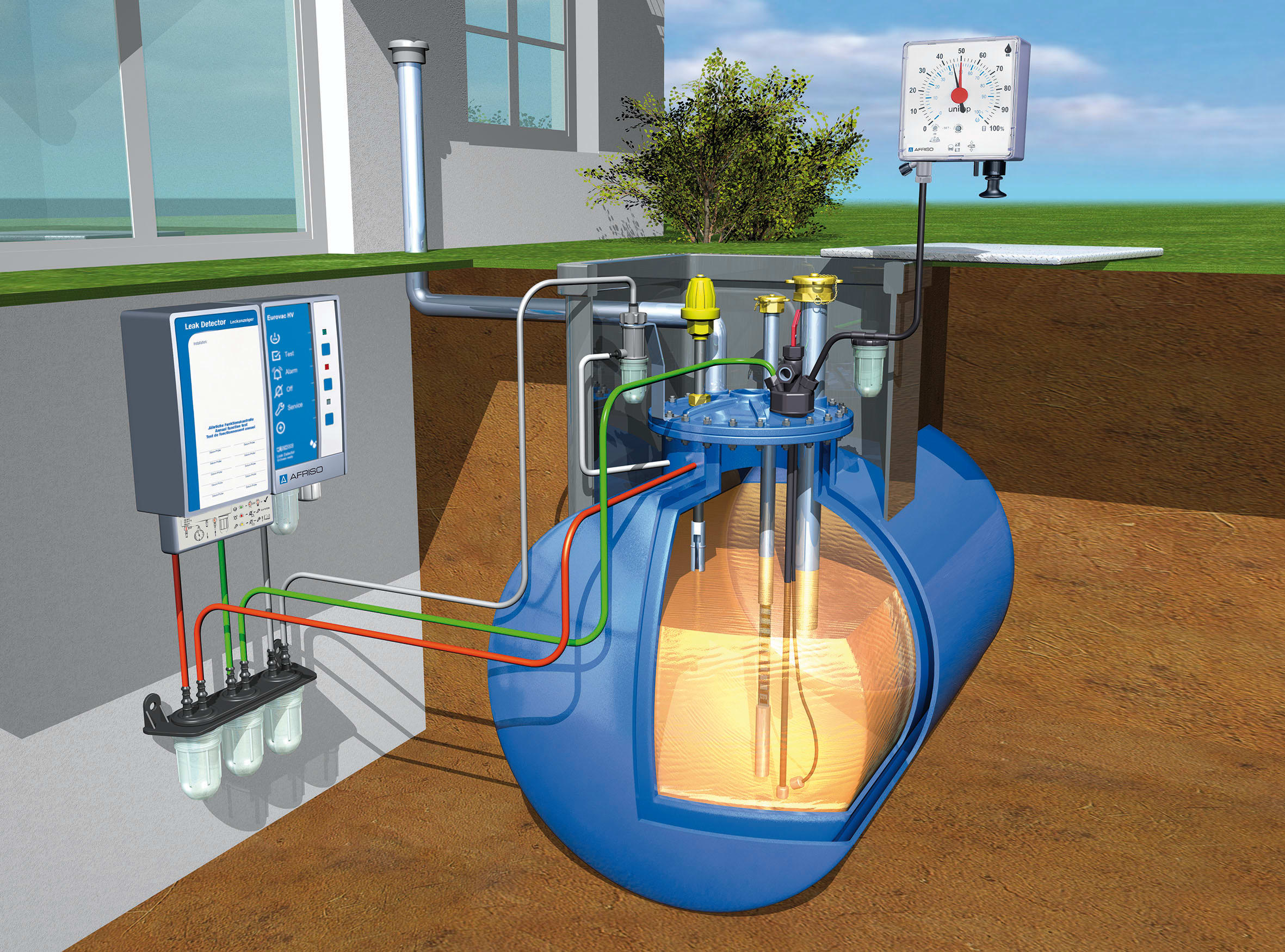

Leckanzeiger der Klasse I nach EN 13160-1/-2 als Unterdrucksystem zur sicheren Überwachung von doppelwandigen Behältern oder einwandigen Behältern mit Innenhülle für die drucklose Lagerung wassergefährdender Flüssigkeiten mit Flammpunkt > 55 °C, auch AdBlue® (Harnstofflösung 32.5 %) nach DIN 70070 oder anderen Medien (z. B. Alt- und Hydrauliköle, Schleifkühlmittel, Bremsflüssigkeit, u. v. m.). Der große Spannungsbereich (AC 100 –240 V) erlaubt einen problemlosen Einsatz in unterschiedlichen Ländern.

Kompakter Leckanzeiger im robusten Wandaufbaugehäuse mit akustischer und optischer Alarmmeldung. Der akustische Alarm kann mit der Quittiertaste beendet werden. Eurovac HV hält im Überwachungsraum des Tanks einen Unterdruck im höheren Bereich. Die Vakuumpumpe wird durch einen extrem sparsamen Gleichstrommotor (Energieeffizienzklasse A++) mit hohem Anlaufmoment angetrieben. Eurovac verfügt über einen Schaltausgang für Zusatzgeräte (z. B. Zusatzalarmgerät ZAG 01) oder zur Einbindung in Gebäudeleitsysteme. Die Pumpenlaufzeit kann abgefragt werden. Mit drei Schlauchanschlüssen (rot, weiß, grün) für die pneumatische Verbindung mit dem Überwachungsraum des Tanks. Die Anschlussstutzen sind universell für 4-mm- und 6-mm-Schläuche einsetzbar. Mit Kondensatgefäß zum Schutz der Elektronik. Elektrischer Anschluss von oben oder von unten. Optional kann eine 9-V-Batterie angeschlossen werden, so dass bei Netzausfall Alarm ausgelöst wird. Für die Montage im Freien ist Eurovac HV im Schutzgehäuse (IP 65) erhältlich. Warngeräte mit EnOcean-ready-Kennzeichnung ermöglichen eine nachträgliche, drahtlose Einbindung in eine Gebäudeautomation. Dazu wird das EnOcean®-Funkmodul TCM 320 auf die EnOcean®-Schnittstelle (Geräteplatine) aufgesteckt. Durch den Einsatz des AFRISOhome Gateways, in Kombination mit weiteren AFRISO Smart-Home-Produkten mit EnOcean®-Funktechnologie, stehen viele individuelle, selbst konfigurierbare und erweiterbare Möglichkeiten zum Schutz von Gebäuden zur Verfügung.

Temperatureinsatzbereich
Umgebung:
-5/+60 °C
Lagerung:
-25/+60 °C
Versorgungsspannung
AC 100 − 240 V
Nennleistung
< 10 VA
Schaltausgang
Relaiskontakt:
1 potenzialfreier Wechsler
Kontaktbelastung:
max. AC 250 V, 2 A
Betriebsdruck
Überwachungsraum:
ca. -400 mbar
Gehäuse
Wandaufbaugehäuse aus schlagfestem Kunststoff (ABS)
B x H x T:
202 x 230 x 70 mm
Gewicht:
  1.1 kg
Schutzart:
IP 30 (EN 60529)
Alarmton
min. 70 dB(A)
Verwendbarkeitsnachweis
CE-Kennzeichnung nach EU-BauPVO 305/2011, EU 574/2014, EN 13160-1/-2 und ÜHP

Montagezubehör für Innenhüllen
Abb.
Bezeichnung
Flüssigkeitssperre
Flüssigkeitssperre | 43646
Kondensatleiste
Kondensatleiste | 43692
Funktionserweiterungen
Abb.
Bezeichnung
EnOcean®-Funkmodul TCM 320 | 78082

Zubehör Leckanzeiger, Lecküberwachungssysteme und Leckschutzauskleidungen
Abb.
Bezeichnung
Folientastatur Eurovac / Europress | 43728
Pumpe mit Motor Eurovac HV | 43777
