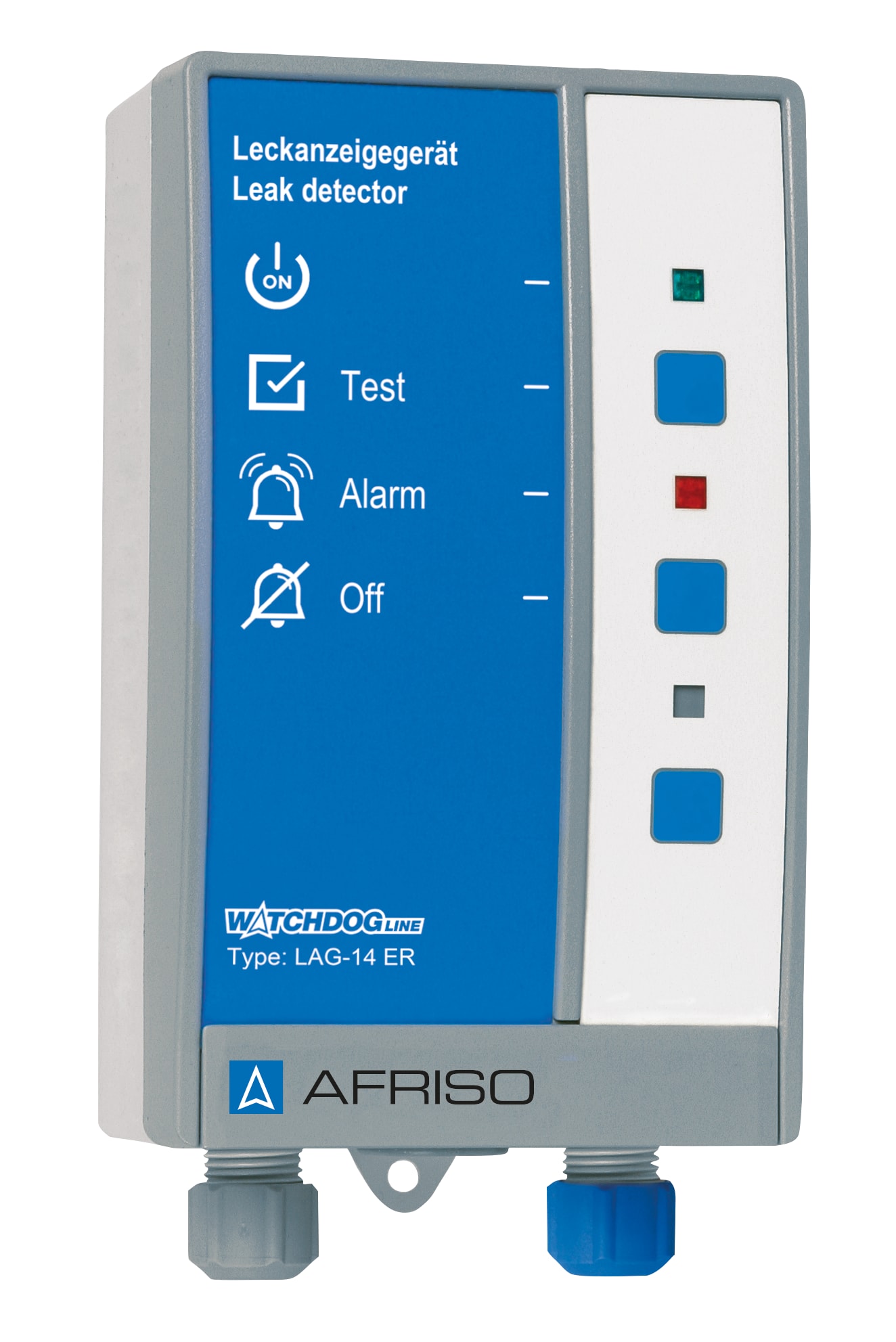

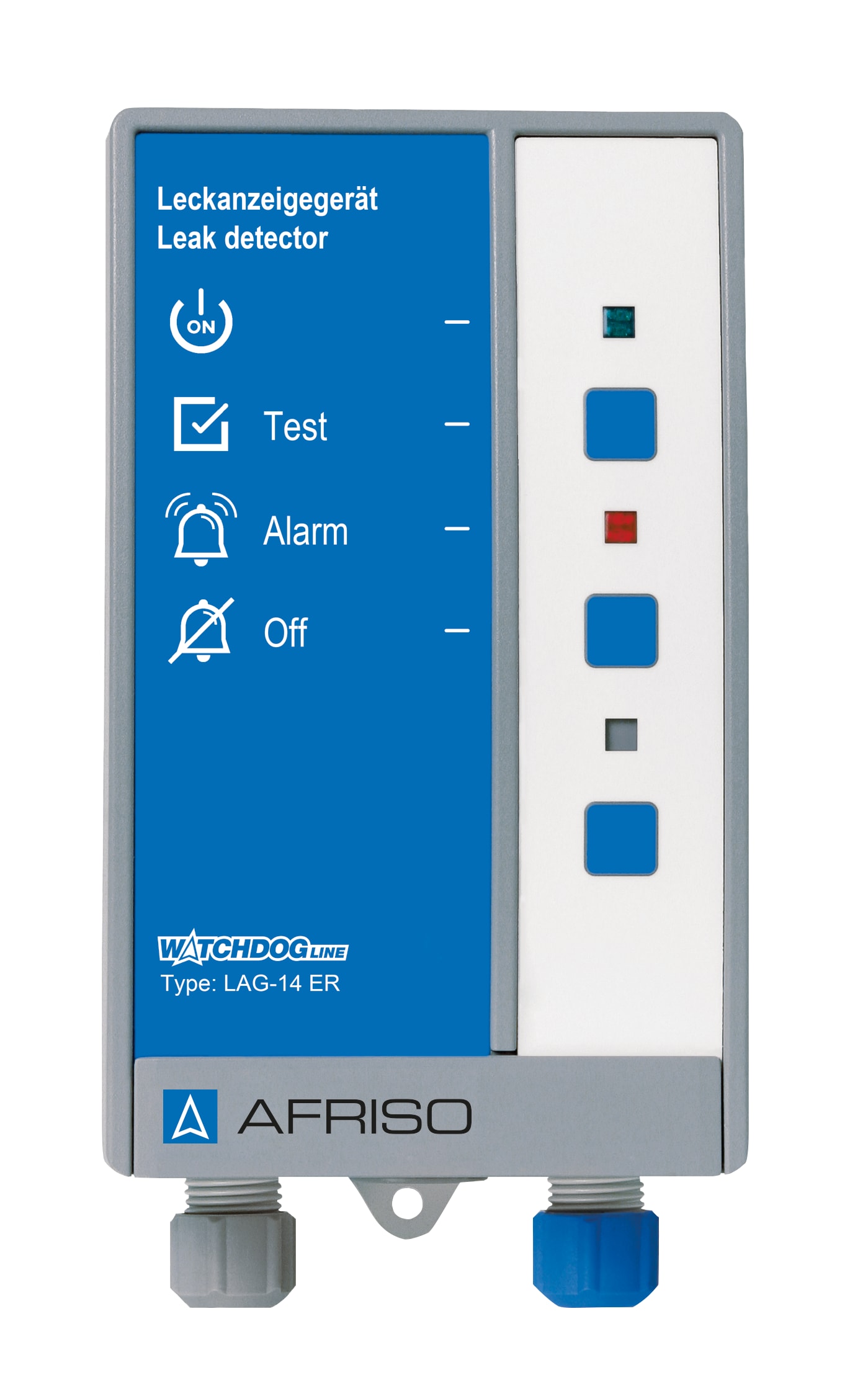

Leckanzeiger LAG-14 ER mit Relais, inkl. Behälter und Sonde | 43410

Leckanzeiger LAG-14 ER

Fertigungsware
Betriebsanleitung

  • EU-Baumusterprüfung
  • Ausführung nach WHG/AwSV und BetrSichV
  • mit Fail-Safe-Modus
  • zur Überwachung oberirdischer, doppelwandiger Tanks

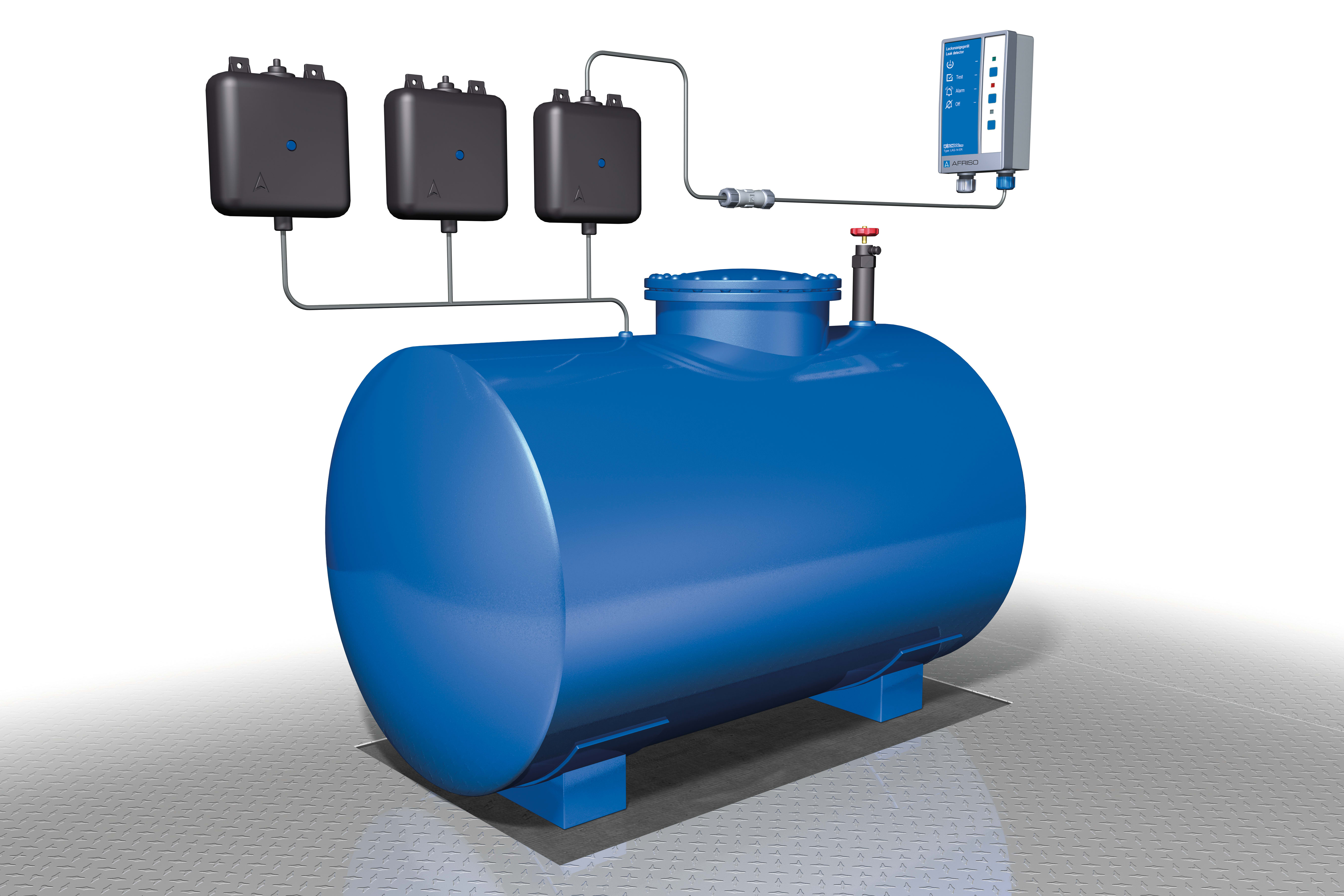

Für doppelwandige Behälter mit Flüssigkeit im Überwachungsraum. Zur Überwachung bei oberirdischer Lagerung wassergefährdender Flüssigkeiten. Der LAG-Behälter kann innerhalb Ex-gefährdeter Bereiche der Zonen 0, I und II (z. B. Domschacht bei Benzinbehältern) montiert werden. Zugelassen für alle geeigneten Behälter unter atmosphärischen Bedingungen.
Für unterirdische doppelwandige Behälter darf der Leckanzeiger LAG-14 seit Juli 2003 durch die Neueinstufung wassergefährdender Stoffe in Deutschland nur noch für zum Austausch an Bestandsanlagen eingesetzt werden!

Leckanzeigegerät der Klasse II (EN 13160-1/-3) mit eigensicherem Sondenstromkreis. Bestehend aus Signalteil, Leckanzeigeflüssigkeitsbehälter (LAG-Behälter schwarz) und Sonde. Signalteil mit Betriebs- und Alarmanzeigen, optischem/akustischem Alarm, Prüftaster und erhöhtem Störschutz. Der akustische Alarm kann mit der Quittiertaste beendet werden. Über den potenzialfreien Relaiskontakt können im Alarmfall zusätzliche externe Signalgeber (z. B. Hupen) oder ein Zusatzalarmgerät ZAG 01 geschaltet werden. Mit Fail-Safe-Modus: Akustische Alarmgabe bei Ausfall der Sonde. Mittels Montagerahmen für Schalttafeleinbau geeignet, für raue Einsatzbedingungen ist ein Dichtungsset (IP 54) erhältlich. Der LAG-Behälter ist Kontrollbehälter und gleichzeitig Ausdehnungsgefäß. Bei oberirdischen Behältern darf das Verhältnis Nutzinhalt zu Gesamtmenge der Leckanzeigeflüssigkeit maximal 1:35 betragen. Bei größerem Volumen des Überwachungsraumes sind Zusatzbehälter zu verwenden.

Temperatureinsatzbereich
Umgebung:
-20/+50 °C
Lagerung:
-25/+60 °C
Versorgungsspannung
AC 230 V
Nennleistung
  5 VA
Gehäuse
Wandaufbaugehäuse aus schlagfestem Kunststoff (ABS)
B x H x T:
100 x 188 x 65 mm
Gewicht:
  400 g
Schutzart:
IP 30 (EN 60529)
Schaltausgang
Relaiskontakt:
1 potenzialfreier Wechsler
Kontaktbelastung:
AC 250 V, 2 A
Alarmton
min. 70 dB(A)
Behälter
antistatischer Kunststoff, schwarz
B x H x T:
300 x 325 x 145 mm
Nutzinhalt:
4.5 l
Gesamtinhalt:
10 l
Abgang:
G¾ IG
Schutzart:
IP 20 (EN 60529)
Verwendbarkeitsnachweis
CE-Kennzeichnung nach EU-BauPVO 305/2011, EU 574/2014, EN 13160-1/-3 und ÜHP
EU-Baumusterprüfung
TPS 22 ATEX 015639 0019 x
Ex II (1) G [Ex ia] Ga IIC
Lieferumfang
  • Signalteil
  • Behälter
  • Sonde

Montagezubehör
Abb.
Bezeichnung
Dichtungsset IP 54 | 43416
Montagerahmen | 43521
Hutschienenclip | 43100
Zubehör Leckanzeiger, Lecküberwachungssysteme und Leckschutzauskleidungen
Abb.
Bezeichnung
LAG-Montage-Set
LAG-Montage-Set | 40540
Montageset für 1 LAG-Zusatzbehälter ohne Behälter
Montageset für 1 LAG-Zusatzbehälter ohne Behälter | 40539

Zubehör Leckanzeiger, Lecküberwachungssysteme und Leckschutzauskleidungen
Abb.
Bezeichnung
LAG-Behälter schwarz
LAG-Behälter schwarz | 40731
Steuergerät LAG-14 ER mit Relais
Steuergerät LAG-14 ER mit Relais | 40642
Folientastatur LAG für Signalteile ab Baujahr 1996 | 43726
Folientastatur LAG für Signalteile ab Baujahr 2007 | 43727
LAG-Sonde
LAG-Sonde | 40510
