BiTh 100 K

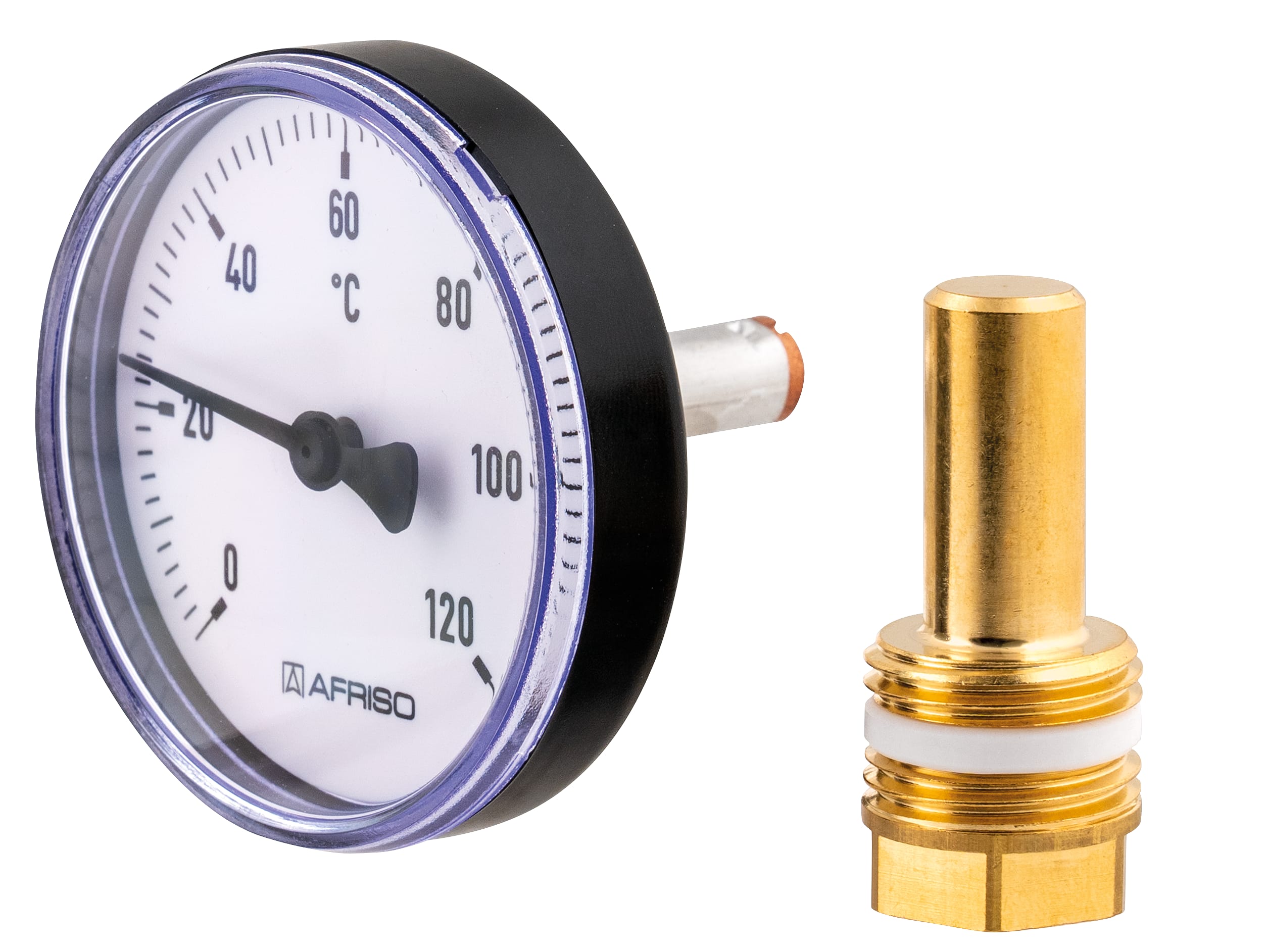

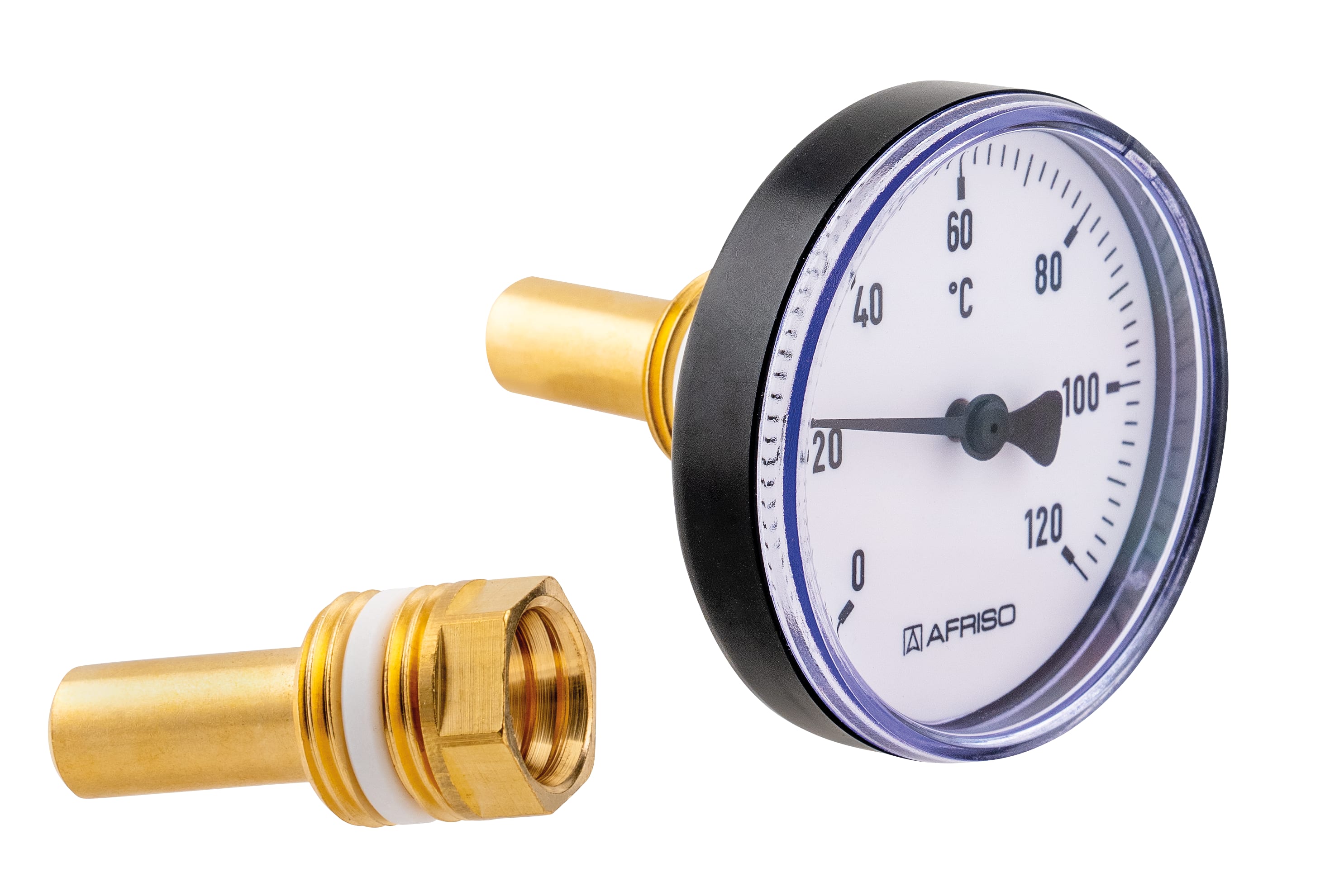

Bimetall-Thermometer mit Messing-Schutzrohr

Ausführungen Betriebsanleitungen

  • Anzeigebereiche:-20/+60, 0/60, 0/120, 0/160 °C
  • Messing-Schutzrohr mit wahlweise Gewinde selbstdichtend mit PTFE-Dichtring
  • Tauchrohr Messing oder Aluminium

Heizung, Sanitär

TypGehäuse-⌀AnschlussAnschlusslageAnzeigebereichSchaftlängeSchaftlängeTypArt.-Nr.
BiTh 100 K100 mmSchutzrohraxial0/120 °C40 mmBiTh 100 K63684
BiTh 100 K100 mmSchutzrohraxial0/120 °C40 mmBiTh 100 K63997
BiTh 100 K100 mmSchutzrohraxial0/120 °C63 mmBiTh 100 K63695
BiTh 100 K100 mmSchutzrohraxial0/120 °C100 mmBiTh 100 K63696
BiTh 100 K100 mmSchutzrohraxial0/120 °C150 mmBiTh 100 K63697
BiTh 100 K100 mmSchutzrohraxial0/120 °C200 mmBiTh 100 K63671
  • Lagerware
  • Fertigungsware

Nenngrösse
100
Messelement
Bimetallwendel
Genauigkeitsklasse
2 (EN 13190)
Anzeigebereiche °C
0/120 °C
Verwendungsbereich
Skalenendwert
Betriebsdruck am Schutzrohr
max. 6 bar

Standardausführung

Anschluss
Tauchrohr:
Messing oder Aluminium, ∅ 9 mm
Schutzrohr:
G½B, Messing, ∅ 12 mm, abnehmbar
Anschlusslage
axial
Zifferblatt
Kunststoff, weiß
Skalierung schwarz
Zeiger
Kunststoff, schwarz
Gehäuse
ABS, schwarz
Sichtscheibe
Kunststoff, eingeclipst

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Anschluss axial zentrisch, NG 63 – 80 – 100

PRO_TEC_BEP_BITH_HEIZUNG_SANITAER_NG63-80-100_AX_EXZ.TIF

AFRISO_DATENBLATT_BIMETALL-THERMOMETER-MIT-MESSING-SCHUTZROHR_BITH-100-K_P12156_DEU_CHE.PDF

Bimetall-Thermometer mit Messing-Schutzrohr BiTh 100 K P12156
