Dichtprüfkoffer DPK 60-6 sens | P00098

CAPBs® Set zur Dichtheitsprüfung DPK 60-6 sens

Fertigungsware

Downloads

Starterset für den Einstieg in die professionelle Dichtheitsprüfung mit den kabellosen CAPBs®-Sensormodulen
CAPBs®-Sensormodul Druck (-1/+6 bar)
robuster, modularer Systemkoffer M „DPK“, passend zum Werkzeugkoffer- und Regalsystem Sortimo-Boxx
einsatzbereit in Kombination mit AFRISO BlueLine-Messgeräten, Smartphones oder Tablets als Auswertegerät

Druckprüfungen nach DVGW-Arbeitsblatt G 600
Dichtheitsprüfung (150 mbar) und Belastungsprüfung (1 bar) an Gasleitungen
Kontrolle von Anschluss- und Fliessdruck sowie Druckverlust an Gasleitungen
Dichtheitsprüfung (150 mbar) und Festigkeitsprüfung (3 bar) an Trinkwasserleitungen nach ZVSHK
Abnahme von Heizungs- oder Solarleitungen, Fussbodenheizungen, Flüssiggasleitungen und Ölleitungen

Einsatzfertiges Set im praktischen Systemkoffer mit Sensormodul CAPBs® PS 40, Anschlusszubehör und passenden Prüfstopfen für die typischen Dichtprüfungen und Druckmessaufgaben im SHK-Handwerk.

Zielgruppe

Messbereich: -1/+6 bar

Masse (B x H x T)

Sensormodul:: 42 x 74 x 35 mm

Koffer:: 367 x 72 x 316 mm

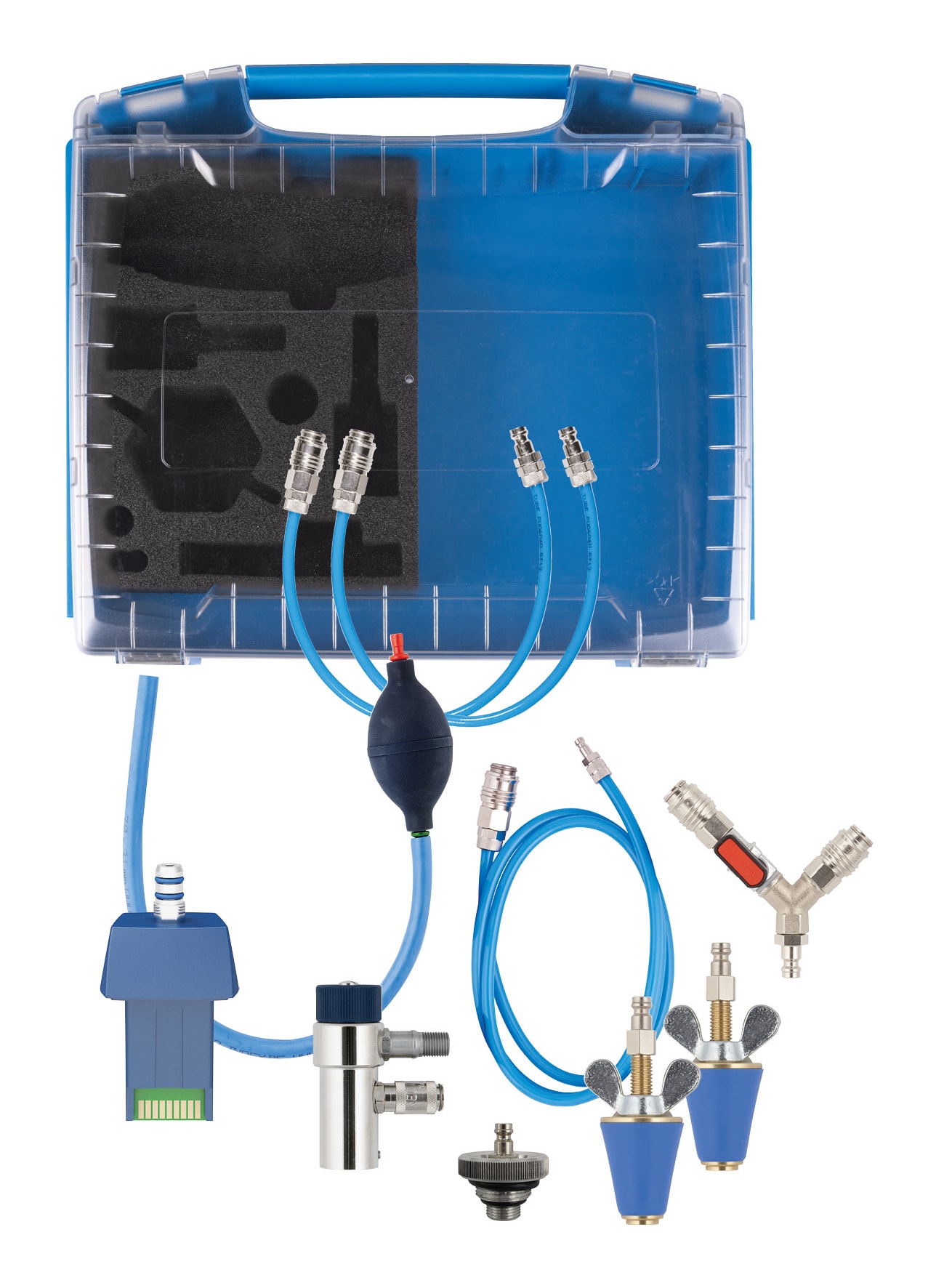

Lieferumfang

Sensormodul Druck CAPBs® sens PS 40, 6 bar, Anschluss ⌀ 8 mm
Abdrückventil mit Schnellkupplung und Feinstregulierventil
Hand-Ballpumpe mit Ventil und Verbindungsschlauch
2 konische Prüfstopfen für Rohrdurchmesser ¾" bis 1¼" mit Stecknippel
Y-Verbinder (2 x Schnellkupplung, 1 x Stecknippel)
Anschlussschläuche mit Stecknippel und Schnellkupplung
modularer Systemkoffer M „DPK“

AFRISO_DICHTPRUEFKOFFER-DPK-60-6-SENS-CAPBS--SET-ZUR-DICHTHEITSPRUEFUNG_P00098_DEU_CHE.PDF

Dichtprüfkoffer DPK 60-6 sens P00098

Datenblatt Variante

Haustechnik

PDF

EuroSoft® live für Windows 3.5.0

EuroSoft® live für Windows 3.5.0

Software, Soft- / Firmware

ZIP

Tragbare Messgeräte für Service & Wartung

Abb.

Bezeichnung

Griffstück CAPBs® device mit Interface basic IF 10

Griffstück CAPBs® device mit Interface basic IF 10 | P00052

Handpumpen

Abb.

Bezeichnung

Hand-Ballpumpe mit 2 x Ventil

Hand-Ballpumpe mit 2 x Ventil | 523082

Handpumpe mit ADV-Klemme

Handpumpe mit ADV-Klemme | 511262

Anschluss-/Verbindungsstücke

Abb.

Bezeichnung

Prüfstopfen konisch ½" - ¾" SN5 mit Stecknippel DN 5

Prüfstopfen konisch ½" - ¾" SN5 mit Stecknippel DN 5 | 500678-1

Prüfstopfen konisch ¾" - 1¼" SN5 mit Stecknippel DN 5

Prüfstopfen konisch ¾" - 1¼" SN5 mit Stecknippel DN 5 | 500678-2

Prüfstopfen zylindrisch ½" SN5 mit Stecknippel DN 5

Prüfstopfen zylindrisch ½" SN5 mit Stecknippel DN 5 | 500678-3

Prüfstopfen zylindrisch ¾" SN5 mit Stecknippel DN 5

Prüfstopfen zylindrisch ¾" SN5 mit Stecknippel DN 5 | 500678-4

Prüfstopfen zylindrisch 1" SN5 mit Stecknippel DN 5

Prüfstopfen zylindrisch 1" SN5 mit Stecknippel DN 5 | 500678-5

Prüfstopfen zylindrisch 1¼" SN5 mit Stecknippel DN 5

Prüfstopfen zylindrisch 1¼" SN5 mit Stecknippel DN 5 | 500678-6

Stufenstopfen G⅜ + ¾ AG SN5 mit Stecknippel DN 5

Stufenstopfen G⅜ + ¾ AG SN5 mit Stecknippel DN 5 | 500679-1

Stufenstopfen G½ + 1 AG SN5 mit Stecknippel DN 5

Stufenstopfen G½ + 1 AG SN5 mit Stecknippel DN 5 | 500679-2

Adapter für Kompressoranschluss 1 x Kupplung DN 5, 1 x Stecknippel DN 7.2

Adapter für Kompressoranschluss 1 x Kupplung DN 5, 1 x Stecknippel DN 7.2 | 500696

Prüfstopfen G½ AG SN5 mit Stecknippel DN 5

Prüfstopfen G½ AG SN5 mit Stecknippel DN 5 | 500694

Prüfstopfen G1¼ AG SN5 mit Stecknippel DN 5

Prüfstopfen G1¼ AG SN5 mit Stecknippel DN 5 | 500679-3

Prüfadapter G⅜ IG SN5 mit Stecknippel DN 5, für Schnellkupplungssystem

Prüfadapter G⅜ IG SN5 mit Stecknippel DN 5, für Schnellkupplungssystem | 511171

Prüfadapter G½ IG SN5 mit Stecknippel DN 5, für Schnellkupplungssystem

Prüfadapter G½ IG SN5 mit Stecknippel DN 5, für Schnellkupplungssystem | 511172

Prüfadapter G¾ IG SN5 mit Stecknippel DN 5, für Schnellkupplungssystem

Prüfadapter G¾ IG SN5 mit Stecknippel DN 5, für Schnellkupplungssystem | 511173

Schläuche

Abb.

Bezeichnung

Füllschlauch ADV mit 1 x Stecknippel DN 7.2 x Klemme ADV

Füllschlauch ADV mit 1 x Stecknippel DN 7.2 x Klemme ADV | 511111

Transportsysteme / Gerätekoffer

Abb.

Bezeichnung

Systemkoffer M „DPK“ für CAPBs®<sup/>Set DPK 60-6 sens

Systemkoffer M „DPK“ für CAPBs®^{Set DPK 60-6 sens | 500904}

ISO-Kalibrierung

Abb.

Bezeichnung

ISO-Kalibrierung Druck S2600, S4600 ST, CAPBs® sens PS, CAPBs® sens PT

ISO-Kalibrierung Druck S2600, S4600 ST, CAPBs® sens PS, CAPBs® sens PT | 524210-01

Tragbare Messgeräte für Service & Wartung

Abb.

Bezeichnung

Griffstück CAPBs® device logger mit Interface Logger IF 20

Griffstück CAPBs® device logger mit Interface Logger IF 20 | P00100
