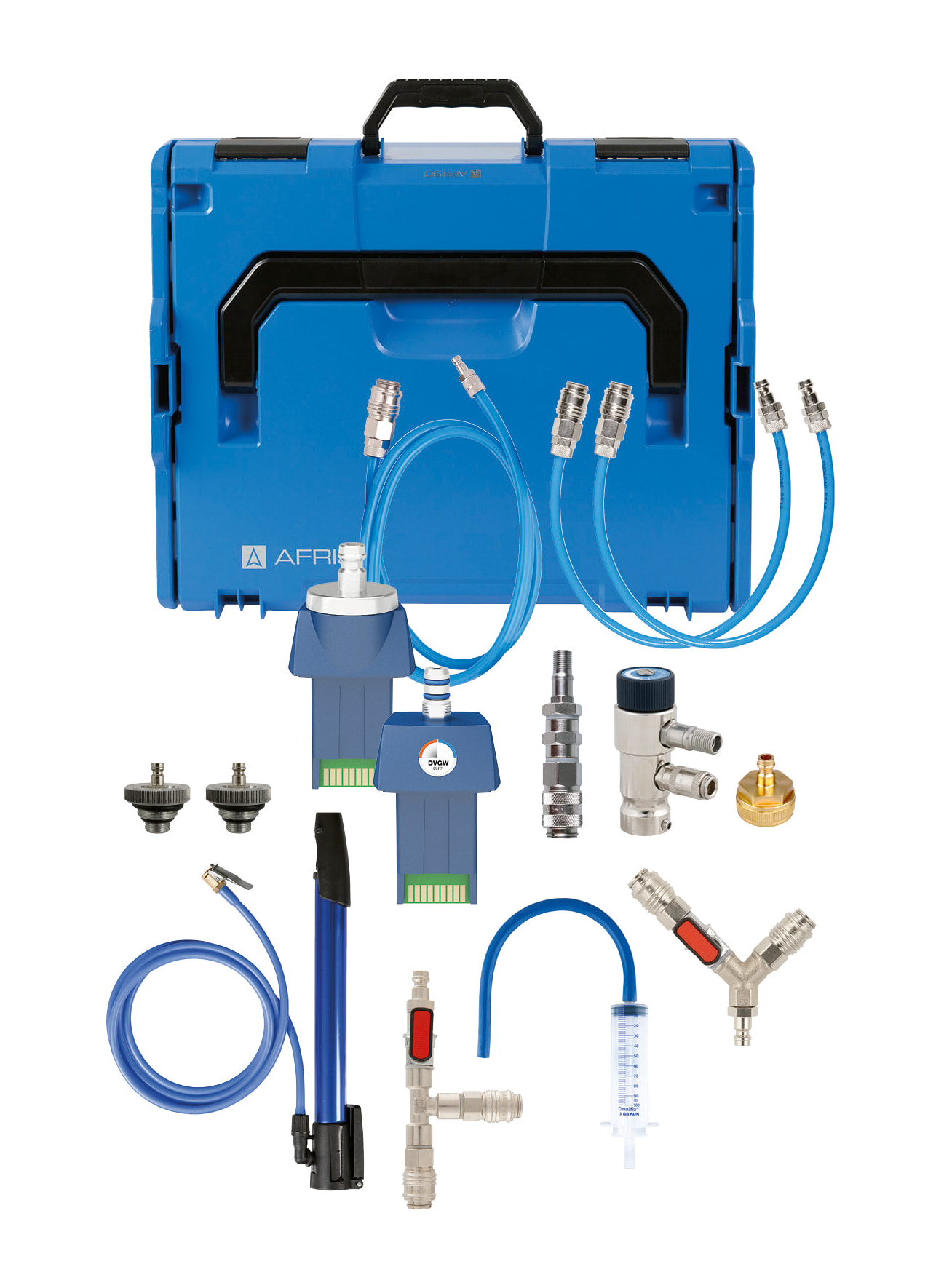

CAPBs® Set zur Dichtheitsprüfung DPK 60-8 sens | P00160

CAPBs® Set zur Dichtheitsprüfung DPK 60-8 sens

Fertigungsware

Downloads

einsatzfertiges CAPBs®-Set für alle Dichtheitsprüfungen, vollintegriert im optimierten Systemkoffer
modular erweiterbar für zusätzliche Messaufgaben wie Gasdetektion
DVGW-zertifiziertes Sensormodul CAPBs® sens PS 33 (–1/+2 bar) mit barometrischer Druckermittlung und Temperaturkompensation für hochgenaue Messwerte
ideal für die Dichtheitsprüfung sowie Gebrauchs- fähigkeits-/Leckmengenermittlung
Drucktransmitter CAPBs® sens PT 70 (25 bar) für flüssige, gasförmige und aggressive Medien
kompatibel mit den Griffstücken CAPBs® module BG 10 und CAPBs® device
in Verbindung mit der kostenlosen App EuroSoft® live können Dichtheitsprüfungen intuitiv Schritt für Schritt mit abschliessender professioneller PDF-Dokumentation durchgeführt werden
Abdrückventil mit Feinstregulierung für die einfache Justage des Befülldruckes
praktisches Schnellkupplungssystem zur einfachen und schnellen Anpassung auf die jeweilige Prüfsituation
automatische oder individuelle Erstellung von Messdiagrammen
Anlagenschema für einfaches und schnelles Verbinden mit der Installation
kompatibel mit Blueline-Messgeräten
umfangreicher Lieferumfang, inklusive Prüfstopfen, Anschlussschläuchen und Handpumpe

Zielgruppe

Messbereich

PS 33:: -1/+2 bar

PT 70:: -1/+25 bar

Auflösung

PS 33:: 0.1 mbar

PT 70:: 0.1 bar

Temperatureinsatzbereich

Umgebung:: 0/40 °C

Lagerung:: -20/+50 °C

Gewicht: 3.75 kg

Masse (B x H x T): 442 x 151 x 357 mm

Hubleistung Handpumpe: ca. 130 cm³

Zulassung: TÜV-geprüft nach DVGW G5952

Lieferumfang

Sensormodul CAPBs® sens PS 33 und Drucktransmitter PT 70
Abdrückventil mit Schnellkupplung und Feinstregulierventil
Adapter für ADV-Anschluss
Spritze für Prüfvolumen
Handpumpe mit ADV-Klemme
Hand-Ballpumpe mit Ventil und Verbindungsschlauch
modularer Systemkoffer L „CAPBs DPK“ (bietet Platz für weiteres Zubehör)
