CAPBs® Set Dichtheitsprüfung Fussbodenheizung PT 70-FBH | P00040

CAPBs® Set Dichtheitsprüfung Fussbodenheizung PT 70-FBH

Fertigungsware
Downloads

  • Set zum Abdrücken nach BTGA und DIN EN 1264-4 von Fussbodensystemen zum Heizen und Kühlen
  • Prüfmedien Wasser oder Luft
  • Prüfadapter (G¾ IG) zum direkten Anschluss an das Verteilersystem
  • standardisiertes Schnellkupplungssystem für einfachen Prüfaufbau
  • modular erweiterbar für DPK 60 sens Serie
  • Drucktransmitter PT 70 (0/25 bar)
  • einfache Prüfung und PDF-Dokumentation über Applet „Dichtheitsprüfung“ in der App EuroSoft® live

Dichtheitsprüfung an Fussbodensystemen zum Heizen und Kühlen
Für flüssige, gasförmige und aggressive Medien

Einsatzfertiges Set im Systemkoffer S mit Drucktransmitter PT 70 (25 bar), Anschlusszubehör und passendem Prüfadapter (Anschlusskappe) zum direkten Anschluss an das Verteilersystem. Flexibler und unkomplizierter Anschluss an die zu prüfenden Leitungsteile durch standardisiertes Schnellkupplungssystem.

Masse (B x H x T)
Sensormodul:
42 x 74 x 35 mm
Koffer:
260 x 63 x 155 mm
Betriebszeit
bis 32 Stunden
Batteriebetrieb mit CAPBs® BG 10
Messbereich
0/25 bar
Schlauchanschluss
1 x Steckkupplung DN 5

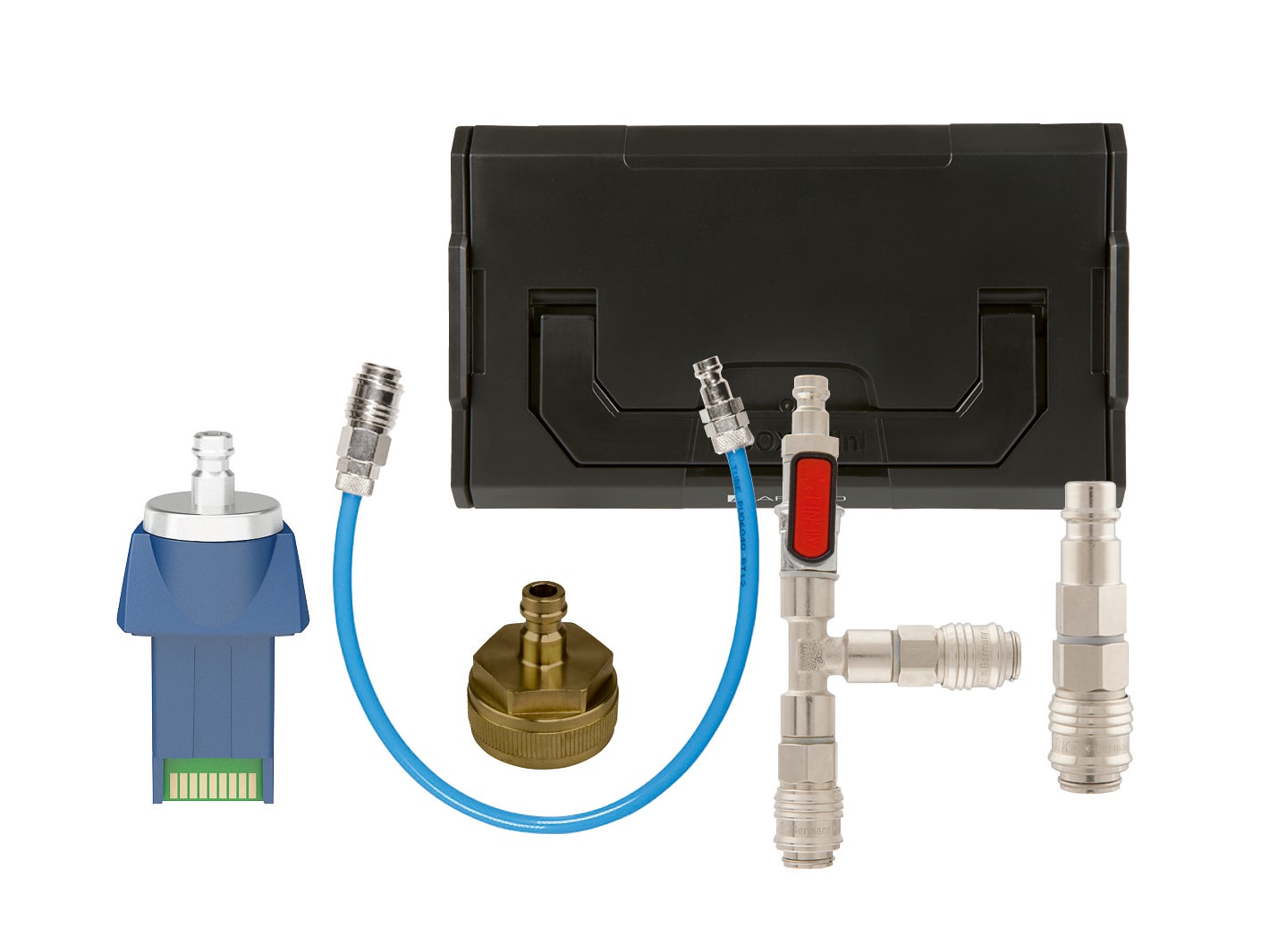

Lieferumfang
  • Drucktransmitter CAPBs® sens PT 70, 0/25 bar
  • Prüfadapter G¾ IG mit Stecknippel DN 5
  • Adapter für Kompressoranschluss
  • Anschlussschlauch 0,3 m
  • T-Verbinder (2 x Schnellkupplung / 1 x Absperrventil mit Stecknippel DN 5)
  • Systemkoffer S
