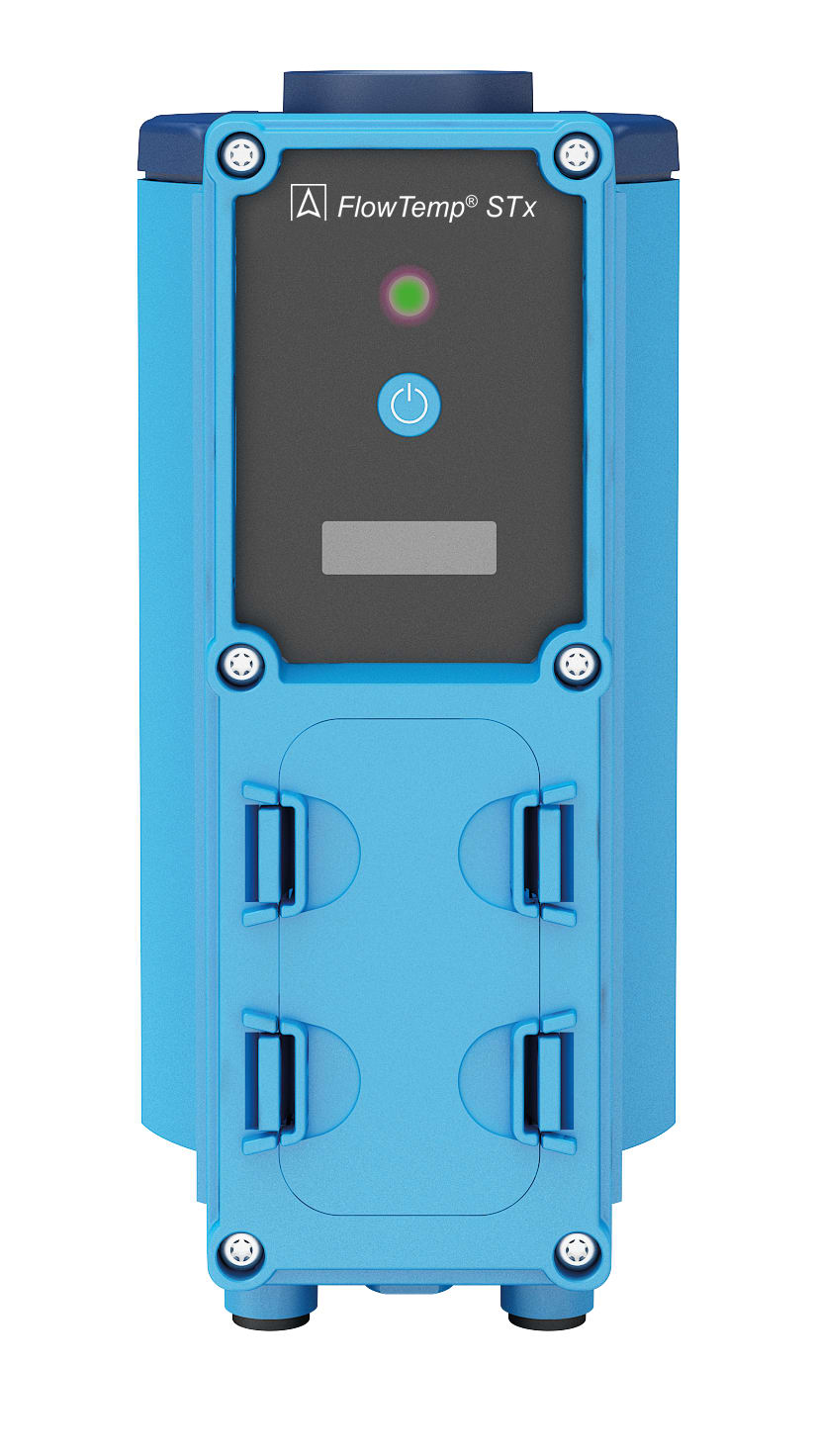

Durchfluss-/Temperaturmessgerät FlowTemp® STx | 502002

Durchfluss-/Temperaturmessgerät FlowTemp® STx

Fertigungsware
Betriebsanleitung

  • Überprüfung und Dokumentation der Thermischen Desinfektion und des Temperaturprofils in Verbindung mit der App EuroSoft® live
  • Dokumentation des Wasseraustauschs im Rahmen des bestimmungsgemässen Betriebs von Trinkwasserinstallationen in Verbindung mit der App EuroSoft® live
  • Überprüfung von thermischen Mischventilen
  • Abnahme von neu verlegten Trinkwasserinstallationen
  • Funktionsüberprüfung von Zirkulationsleitungen

Überprüfung und Dokumentation der Thermischen Desinfektion und des Temperaturprofils
Dokumentation des Wasseraustausches im Rahmen des bestimmungsgemäßen Betriebs von Trinkwasserinstallationen
Funktionsüberprüfung bei dezentralen Trinkwassererhitzern
Überprüfung der Schüttleistung bei Gas-Kombiheizern
Funktionsüberprüfung von Zirkulationsleitungen
Armaturenprüfung (Mindestvolumenstrom)
Ermittlung der Wassertemperatur an Entnahmearmaturen
Überprüfung von thermischen Mischventilen
Abnahme von neu verlegten Trinkwasserinstallationen

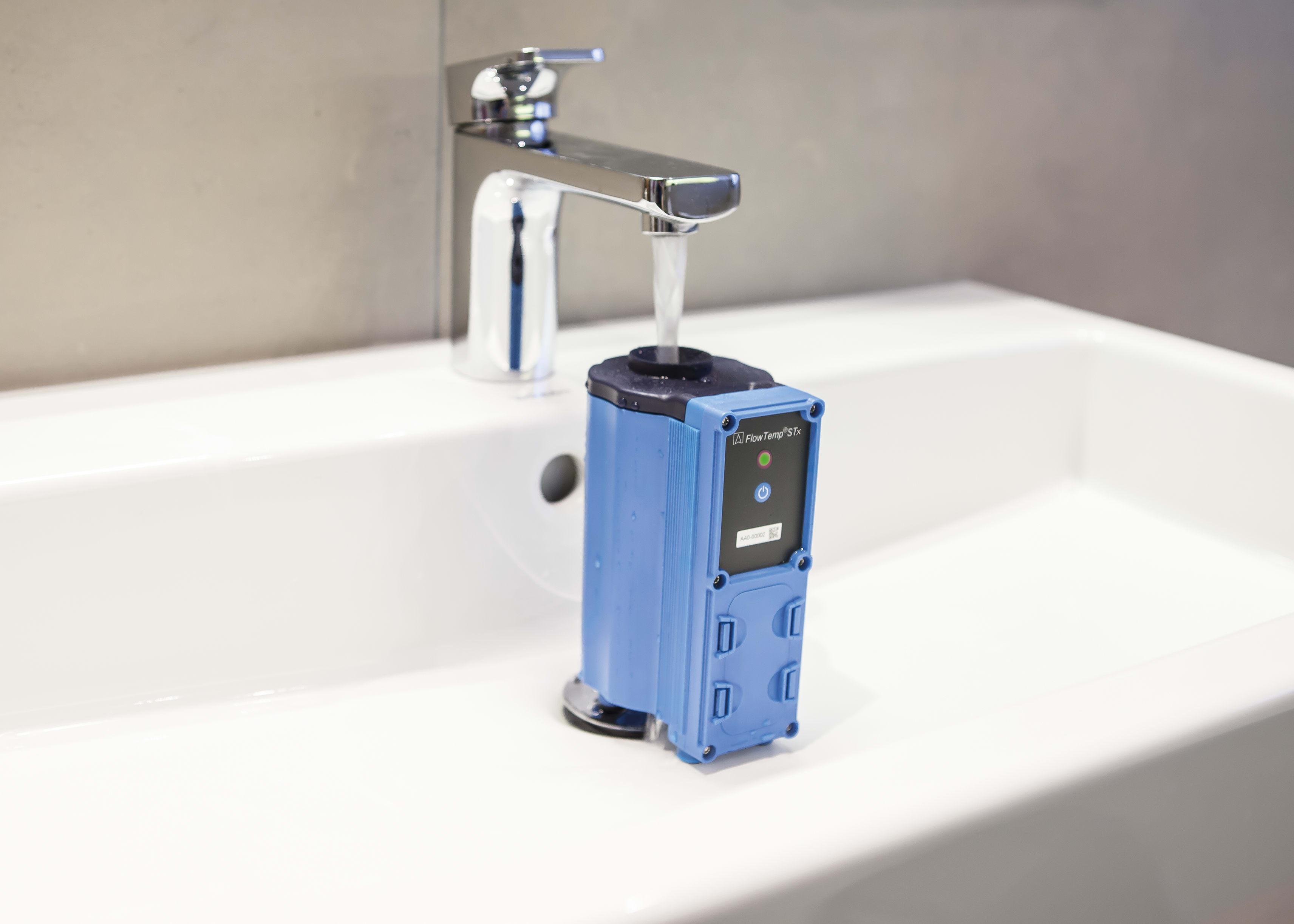

Sensormodul zur kontinuierlichen und gleichzeitigen Bestimmung von Durchfluss (l/min) und Temperatur (°C) bei Wasserapplikationen. Der Durchfluss wird über einen hochgenauen kapazitiven Durchflusssensor und die Temperatur über ein Thermoelement mit schneller Reaktionszeit erfasst. Beide Sensoren sind in einem robusten, IP 67 geschützten Gehäuse aus hochwertigem Kunststoff integriert. Die kompakte Bauform ermöglicht selbst an niedrig platzierten Wasserarmaturen ein problemloses Messen. Das Gerät ist geprüft gemäß TÜV-Bericht S1217-00/15. Die Messdaten werden über die integrierte Bluetooth®-Schnittstelle an die BlueLine-Messgeräte oder ein mobiles Endgerät übertragen.

Masse
B x H x T:
71 x 158 x 97 mm
Gewicht
  370 g
Schnittstelle
Bluetooth®
Messbereich
Durchfluss:
1.5/17.5 l/min
Temperatur:
5/80 °C
Genauigkeit
Durchfluss:
± 0.3 l/min ± (< 6 l/min)
Durchfluss:
± 5 % v. Mw. (> 6 l/min)
Temperatur:
± 1 K ± ± (< 35 °C)
Temperatur:
± 3 % v. Mw. ± (> 35 °C)
Auflösung
Durchfluss:
0.1 l/min
Temperatur:
0.1 °C
Messwertaufnehmer
kapazitiver Sensor
Pt1000
Ansprechzeit t90
Durchfluss:
  10 s
Temperatur:
  5 s
Versorgungsspannung
2 x 1.5 V AAA-Batterien

ISO-Kalibrierung
Abb.
Bezeichnung
ISO-Kalibrierung Volumenstrom FlowTemp® ST / STx | 524210-13
ISO-Kalibrierung Volumenstrom und Temperatur FlowTemp® ST / STx | 524210-15
