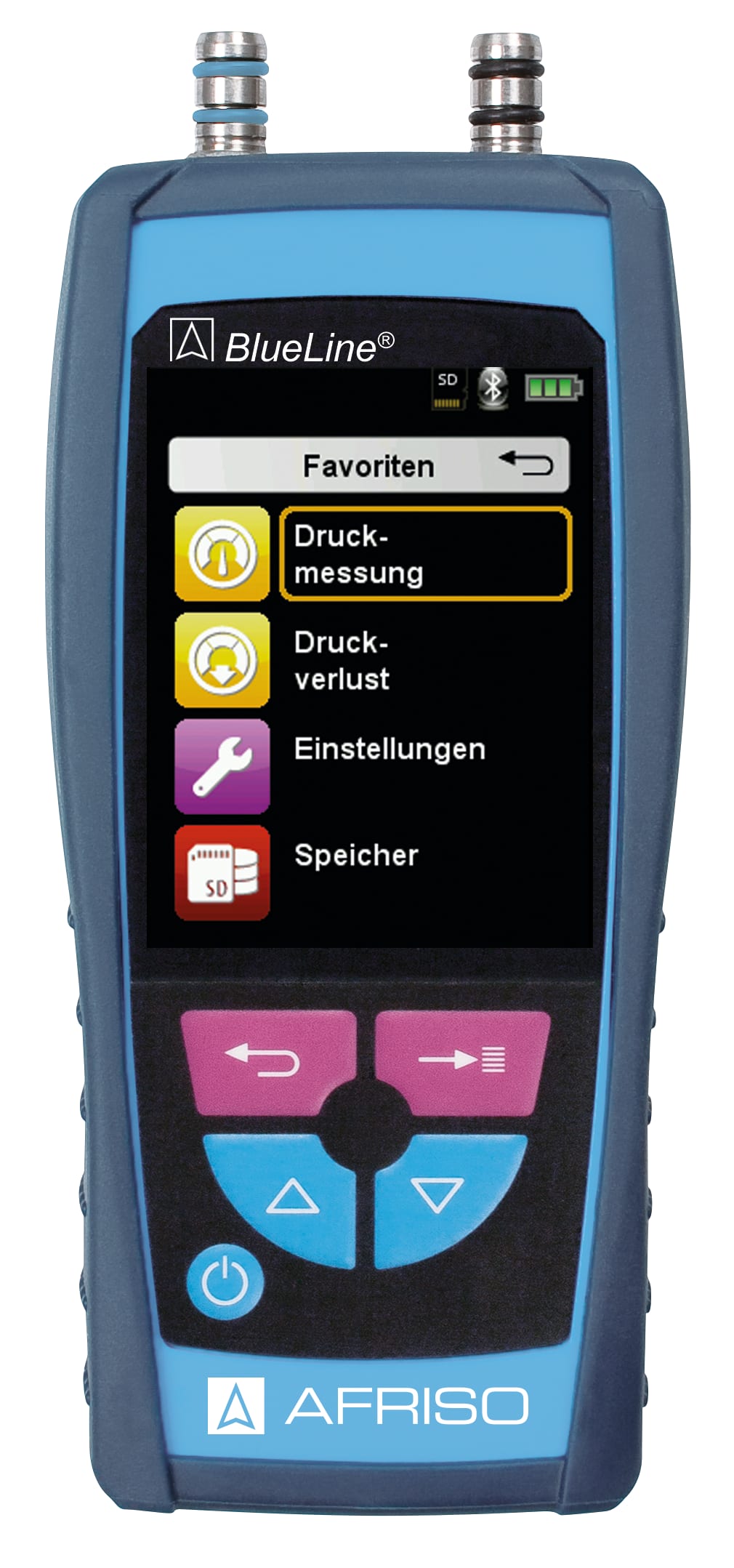

PRO_ECO_PRI_DRUCKMESSGERAET_S4600_ST_DE.TIF

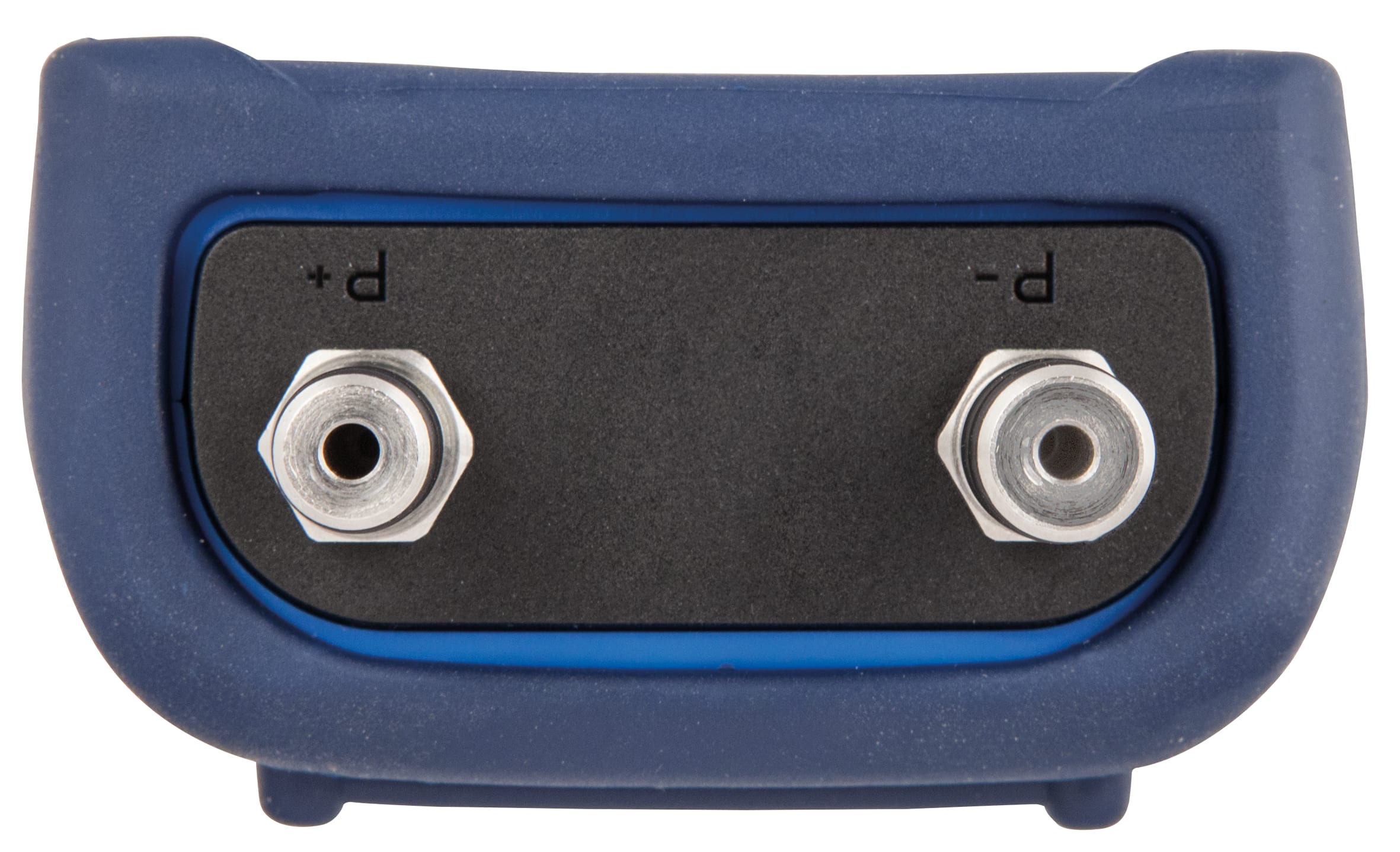

PRO_TEC_DRA_S4601_ST_571301.TIF

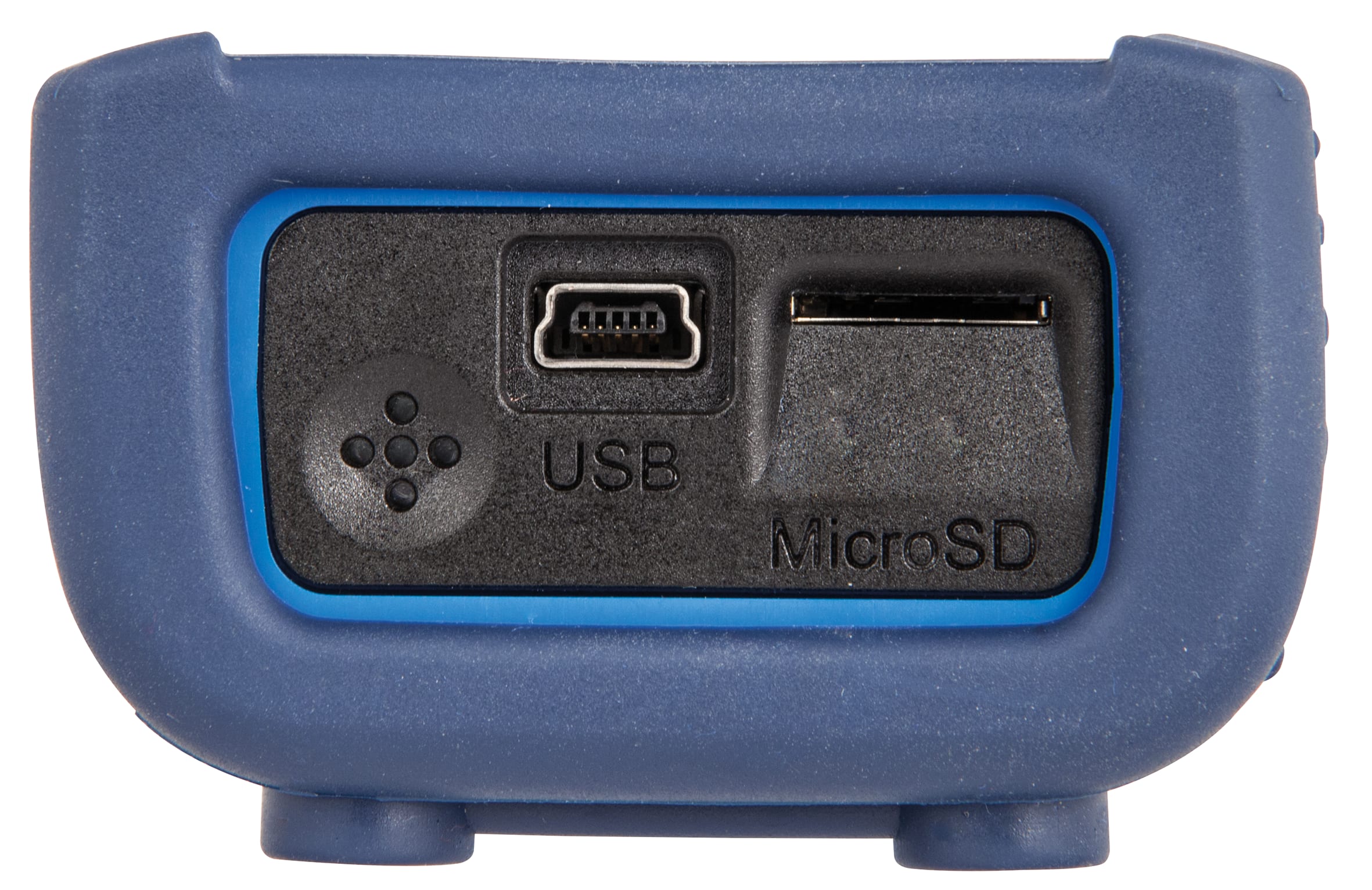

PRO_TEC_DRU_S4601_ST_571301.TIF

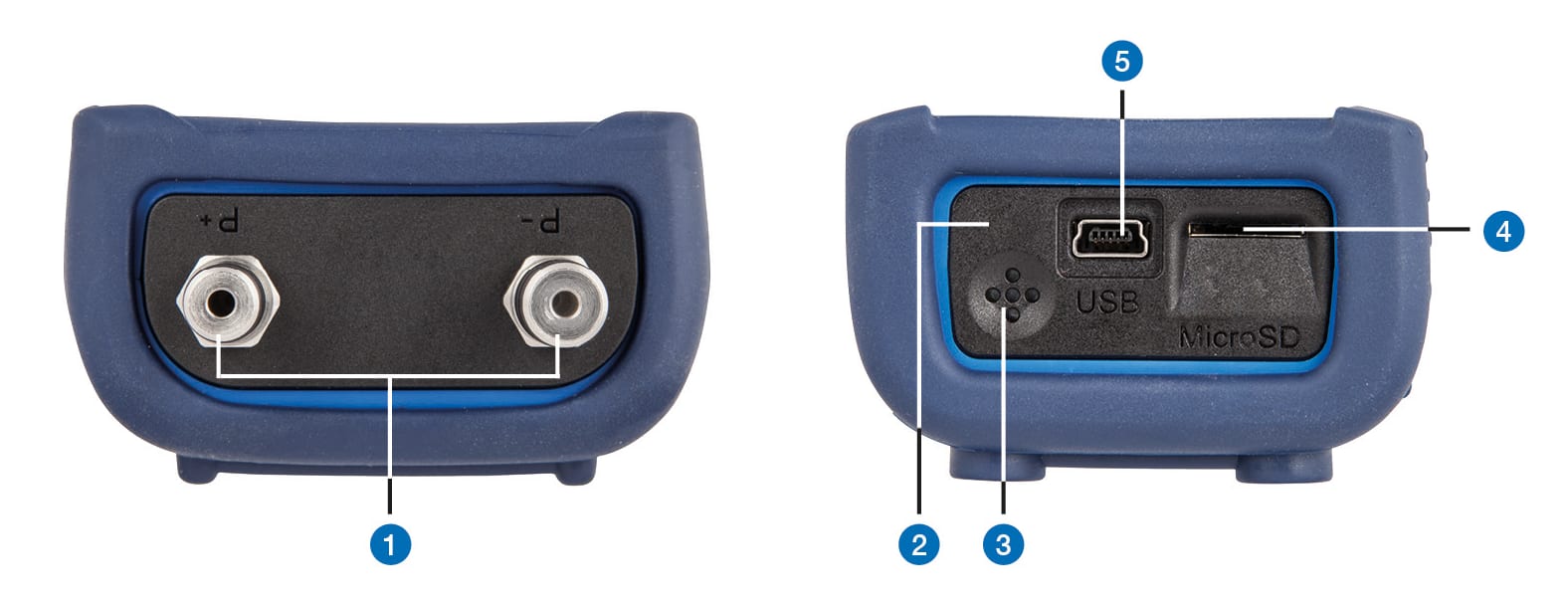

PRO_TEC_ANW_TM_DRUCKMESSUNG_S4600_ST_ANSCHLUESSE.TIF
PRO_ECO_PRI_DRUCKMESSGERAET_S4600_ST_DE.TIF
PRO_TEC_DRA_S4601_ST_571301.TIF
PRO_TEC_DRU_S4601_ST_571301.TIF
PRO_TEC_ANW_TM_DRUCKMESSUNG_S4600_ST_ANSCHLUESSE.TIF
Bilder 4

Serie S4600 ST

Druckmessgerät

Ausführungen Betriebsanleitung

  • zur Messung von Überdruck, Unterdruck und Differenzdruck
  • sechs (Differenz-) Druck-Messbereiche vom Feinstdruckmessgerät (20 mbar) bis zur Ausführung für besonders hohe Drücke (18 bar)
  • barometrischer Drucksensor und Temperaturkompensation für hochgenaue Messwerte
  • grosses TFT-Farbdisplay (B x H: 45 x 60 mm) zur gleichzeitigen Visualisierung von 4 Messwerten
  • Messwertanzeige in 9 unterschiedlichen Einheiten: mbar, Pa, hPa, kPa, mmWS, mmHg, inWC, psi, bar
  • vollautomatische Gerätekontrolle, manueller und automatischer Nullpunktabgleich beim Programmstart
  • MicroSD-Karte zur systemunabhängigen Speicherung der Messprotokolle (HTML-Format) und für schnelle Softwareupdates
  • optionale Datenloggerfunktion zur Langzeitmessung oder Diagnose (Datenausgabe im XML-Format)
  • Pitot-Messung (Luftgeschwindigkeit) für Messbereich bis 20 mbar oder 150 mbar

Zur Messung von Überdruck, Unterdruck und Differenzdruck. Für gasförmige, trockene, nicht aggressive Medien. Ideal für den Einsatz in der Industrie, Medizin- und Klimatechnik. Weitere typische Einsatzgebiete: Kaminzugmessung, Vordruck-, Fließdruck-, Düsendruckmessung, Druckverlust in strömenden Gasen, Filterüberprüfung, Lüftungsanlagen oder -kanäle, Produktions- und Absauganlagen, Vakuummessung (Laborbereich), Überprüfung des Anschlussdrucks (Erdgaszuleitungen), Überprüfung des Brennerdrucks, Kontrolle von Flüssigtanks (Eingangs- und Ausgangsdruck). Vor dem Messgang können Min.-/Max.-Werte eingestellt werden, bei deren Erreichen ein optischer oder akustischer Alarm erfolgt. Über die Android-App EuroSoft connect können Messergebnisse mittels QR-Code an Smartphones/Tablets übertragen und grafisch dargestellt werden. Somit ist auch ein Messprotokoll-Versand per E-Mail möglich.

Zulassungen

MessbereichArt.-Nr.
Druckmessgerät S4601 ST150 mbar-150/+150 mbarP00084
Druckmessgerät S4602 ST20 mbar-20/+20 mbarP00085
Druckmessgerät S4610 ST1.000 mbar-1 000/+1 000 mbarP00086
Druckmessgerät S4650 ST5.000 mbar-1 000/+5 000 mbarP00087
Druckmessgerät S4680 ST8.000 mbar-1 000/+8 000 mbarP00089
Druckmessgerät S4680 ST-F8.000 mbar, mit Festo-Anschluss ⌀ 3 mm-1 000/+8 000 mbarP00090
  • Lagerware
  • Fertigungsware

Temperatureinsatzbereich
Umgebung:
0/40 °C
Lagerung:
-20/+50 °C
Betriebszeit (Eco-Modus)
max. 38 Stunden
Gewicht
ca. 220 g ca.
Masse
B x H x T:
66 x 143 x 37 mm
Schutzart
IP 40 (EN 60529)
Display
TFT-Farbdisplay 2.8 "
B x H:
45 x 60 mm
Versorgungsspannung
Lithium-Ionen-Akku (3.6 V/1800 mAh)
Netzteil (Mini-USB)
Akku- oder Netzbetrieb
Datenspeicherung
MicroSD-Karte, max. 16 GB
Schnittstellen
Infrarot,
Bluetooth®,
QR-Code-Generator,
MicroSD-Kartenslot
Zulassungen
EN 50379-2
Lieferumfang
  • Messgerät
  • Kalibrierprotokoll
  • Netzteil
  • Ladekabel USB-A auf Mini-USB
  • MicroSD-Karte
  • Geräteschutzhülle mit Magnet
