Staubmessgerät STM 225 - BLACK EDITION Set 2 mit MULTILYZER STx als zentralen Controller | 570228

Staubmessgerät STM 225 BLACK EDITION

Fertigungsware
Betriebsanleitung

  • optisches Messverfahren für schnelle, exakte Messergebnisse und Diagnosen in Echtzeit
  • sichere Messergebnisse ohne Beeinflussung von Störgrössen (z. B. Erschütterung)
  • intuitive Bedienung über vorgegebene Menüpunkte und Messabläufe
  • Bedienung, Abgasanalyse und Datenausgabe erfolgt über das optionale Abgasmessgerät MULTILYZER STx als zentraler Controller
  • Entnahmesystem mit Schnellkupplungsverschluss
  • Visualisierung über 5.7"-Farb-Touch-Display
  • permanente Anzeige der aktuellen Messwerte
  • Ausgabe der Staubmassekonzentration als Mittelwert über einen Zeitraum von 15 Minuten
  • eignungsgeprüft auch für 30-Minuten-Mittelwertmessung (Einstufungsmessung)
  • kurze Rüstzeit durch schnelle Aufwärm- und Nullpunktphase
  • einfache Anbindung des Abgasmessgerätes MULTILYZER STx über Bluetooth®
  • kompakte, robuste Messeinrichtung

Staubmessgerät speziell für den mobilen Einsatz an Festbrennstoffanlagen, wie z. B. Pellet- und Holzheizungen, zur Ermittlung der Partikel-/Staubmassekonzentration und Überwachung der Feinstaub-Grenzwerte. Eignungsgeprüft für Stufe 1 und 2, inklusive der Grenzwertüberwachung 150 mg/m3 für Altanlagen sowie für die 30-Minuten-Mittelwertmessung (Einstufungsmessung) von Einzelraumfeuerungsanlagen. Die Entnahmesonde kann zudem zur Dichtheitsprüfung des kompletten Gasweges eingesetzt werden. Ideal für Schornsteinfeger, Heizungsbauer oder Servicetechniker zur Durchführung der verbindlichen Feinstaubmessung gemäß 1. BImSchV.

Messbereich
Staub:
0/300 mg/m³
Auflösung
0.1 mg/m³
Temperatureinsatzbereich
Umgebung:
5/40 °C
Lagerung:
-20/+50 °C
Gehäuse
B x H x T:
205 x 275 x 350 mm
Schutzart
IP 40 (EN 60529)
Display
TFT Farb-Touch-Display 5.7 "
Versorgungsspannung
AC 230 V, 50 Hz
Nennleistung
ohne Sonde:
  90 VA
mit beheizter Sonde:
  230 VA
Schnittstellen
Bluetooth®,
USB,
RS 232
Zulassungen
Zugelassen für die Brennstoffe 1-8 gemäß 1. BImSchV,
Eignungszulassung für Stufe 1+2, inklusive 150 mg/m3, 30-Minuten-Mittelwertmessung

Analyseleitungen
Abb.
Bezeichnung
Reinigungset für STM 225 | 570210

Klemmkonen für Sonden und Fühler
Abb.
Bezeichnung
Klemmkonus KLK-E 100 Edelstahl, Bohrung ⌀ 10 mm | 523780
Zubehör Schnittstellen /Datenspeicher Tragbare Messgeräte
Abb.
Bezeichnung
Modul USB-A für PC Bluetooth<sup>®</sup> Smart-Dongle für PC-Anwendung EuroSoft mobile/connect
Modul USB-A für PC Bluetooth® Smart-Dongle für PC-Anwendung EuroSoft mobile/connect | 500856
Temperaturfühler
Abb.
Bezeichnung
Verbrennungsluftfühler TFB-VL 100 M mit Magnethalter | 500141
Verbrennungsluftfühler TFB-VL 100 MG mit Magnethalter und Gummikonus | 500141-1
Verbrennungsluftfühler TFB-VL 600-1 200 mm | 500147
Verbrennungsluftfühler TFB-VL 600-2 290 mm | 500147-2
Optionen Tragbare Messgeräte für Service & Wartung
Abb.
Bezeichnung
Nachrüstung NO-Messung MULTILYZER STx | 511041
Kondensatfilterpatronen KFP
Abb.
Bezeichnung
Kondensatfilterpatrone KFP | 500190
O-Ring-Sortiment KFP Satz sortiert | 511002
Infiltec-Feinfilter Inhalt 5 Stück | 511003
Ersatzteilpaket Gasaufbereitung KFP NO2, SO2 5 x Filter NO2/SO2-Messung, 5 x Teflonmembrane | 500216
Ersatzteilpaket Gasaufbereitung KFP 5 x Infiltec-Feinfilter, 5 x Teflonmembranen | 500208
Ersatzteilpaket Gasaufbereitung KFP 2P 5 x Partikelfilter, 5 x Teflonmembranen | 500214
Filter
Abb.
Bezeichnung
Teflongewebemembrane Inhalt: 10 Stück | 511004
Spülluftfilter | 523565
Abgassonden
Abb.
Bezeichnung
Entnahmesonde ENS-G 280 mm, gerade | 570202
Entnahmesonde ENS-G 400 mm, gerade | 570211
Transportsysteme / Gerätekoffer
Abb.
Bezeichnung
Transporttasche für STM 225 | 570201
Schläuche
Abb.
Bezeichnung
Anschlussset ASS-STM inkl. KFP, Verbindungsleitung Entnahmeleitung ENL-H 2 und MULTILYZER STe | 500296
Analyseleitungen
Abb.
Bezeichnung
Entnahmeleitung ENL-H 2A beheizt, Länge: 2 m | 570205A
Reinigungset für STM 225 | 570210
ISO-Kalibrierung
Abb.
Bezeichnung
ISO-Kalibrierung Druck, Temperatur und 2 Gassensoren Abgasmessgeräte | 524210-06
ISO-Kalibrierung Druck, Temperatur und 3 Gassensoren Abgasmessgeräte | 524210-07
Anschluss-/Verbindungsstücke
Abb.
Bezeichnung

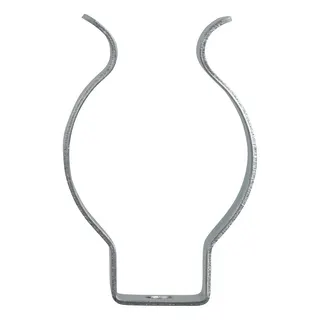

Federklammer KP für STM 225 | 523947
Behälter
Abb.
Bezeichnung
Kondensatpatrone KP für STM 225 | 500193
