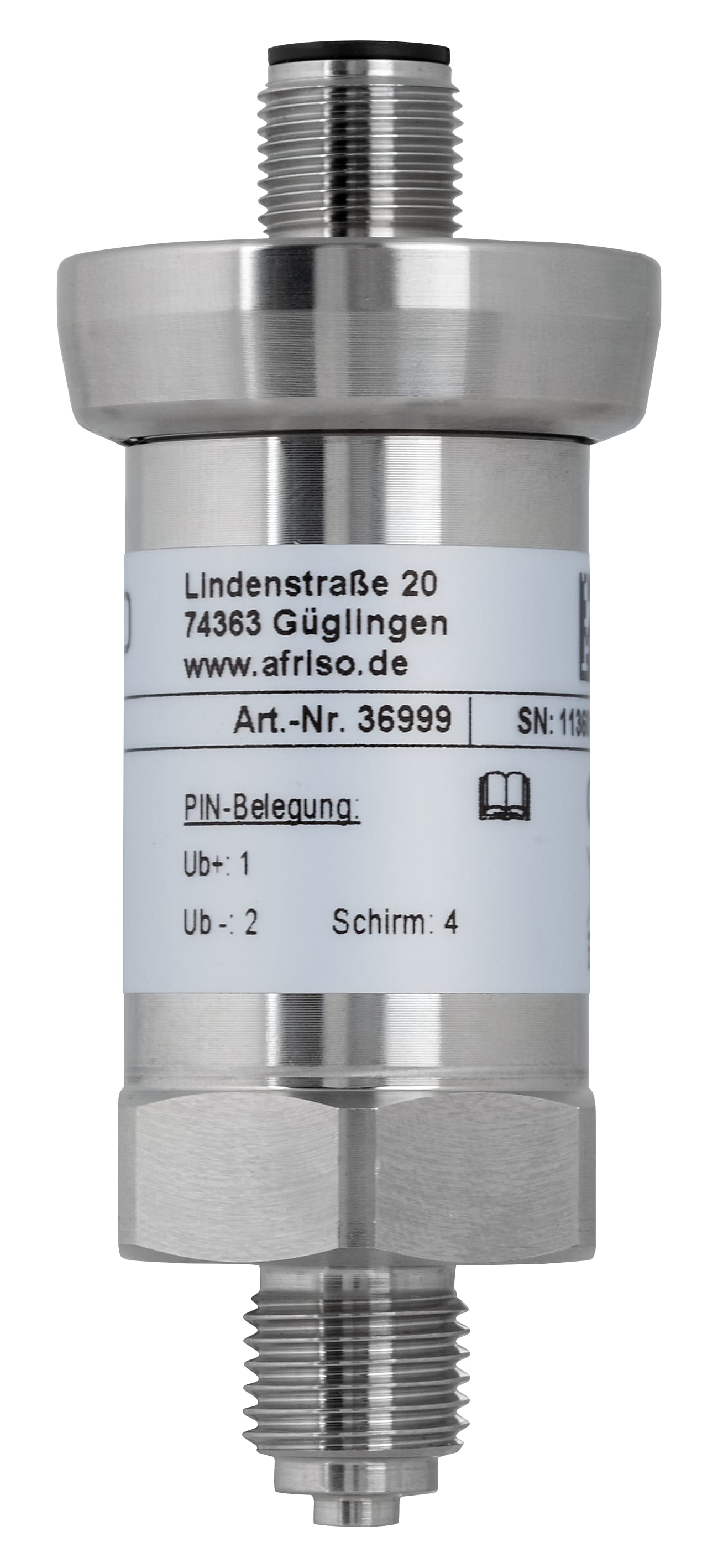

Druckmessumformer DMU 30 | DMU_30111170602

Druckmessumformer DMU 30 Industrieausführung

Fertigungsware
Downloads

Messbereich0/40 bar
Anschluss¼-18 NPT
elektrischer AnschlussM12 x 1, 4-pol.
Art.-Nr.DMU 30111170602

  • für Druckbereiche bis 1.000 bar
  • hoch überlastfähig
  • unempfindlich gegen Druckspitzen
  • Ex-Ausführung (optional)

Zur elektronischen Druckmessung in Maschinen und Anlagen mit technischen Gasen (z. B. Sauerstoff, öl-fettfrei) und für den Einsatz in Wasserstoffapplikationen.

Druckmessumformer wandeln den physikalischen Druck in ein druckproportionales elektrisches Signal. Die Basis der Druckaufnahme des DMU 30 bildet eine verschweisste Edelstahl-Messzelle.

Messgenauigkeit
Kennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit)
< ± 0.5 % FSO
Langzeitstabilität
≤ ± 0.2 % FSO/Jahr ≤ ± bei Referenzbedingungen
0/40 bar
Überdrucksicherheit
> 16 bar:
2 x FS
Berstdruck
< 600 bar:
mind. 5 x FS
Vakuumfestigkeit:
uneingeschränkt
Temperatureinsatzbereich
Medium:
-40/+125 °C
Umgebung:
-40/+100 °C
 in Ex-Zone 0:
-20/+60 °C
 ab Ex-Zone 1:
-20/+70 °C
Lagerung:
-40/+85 °C
Temperaturfehlerband
≤ ± 0.2 % FSO/10 K ≤ ± im kompensierten Bereich -25/+85 °C
dynamisches Verhalten
Ansprechzeit:
≤ 10 ms
Prozessanschluss
¼-18 NPT
Werkstoff
Gehäuse:
Edelstahl 316 L
Druckanschluss:
Edelstahl 316 L
Membrane:
Edelstahl 316 L
Dichtung:
ohne (verschweisst)
Reinigungsgrad:
öl- und fettfreie Ausführung basierend auf ISO 15001
Restpartikel:
keine Partikel > 100 μm (bezogen auf 10 dm2)
Restfette:
Restfettgehalt < 0.2 mg/dm2
Versorgungsspannung
Ex-Ausführung:
DC 10 − 28 V
Ausgangssignal
4–20 mA, 2-Leiter
Bürde
Rmax = [(UB – UBmin)/0.02 A] Ω
Stromaufnahme
< 25 mA
elektrische Schutzmassnahmen
Kurzschluss- und verpolungssicher
elektrischer Anschluss
M12 x 1, 4-pol.
Schutzart
IP 67 (EN 60529)
CE-Konformität
EMV-Richtlinie 2014/30/EU
RoHS-Richtlinie 2011/65/EU
Druckgeräterichtlinie 2014/68/EU

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

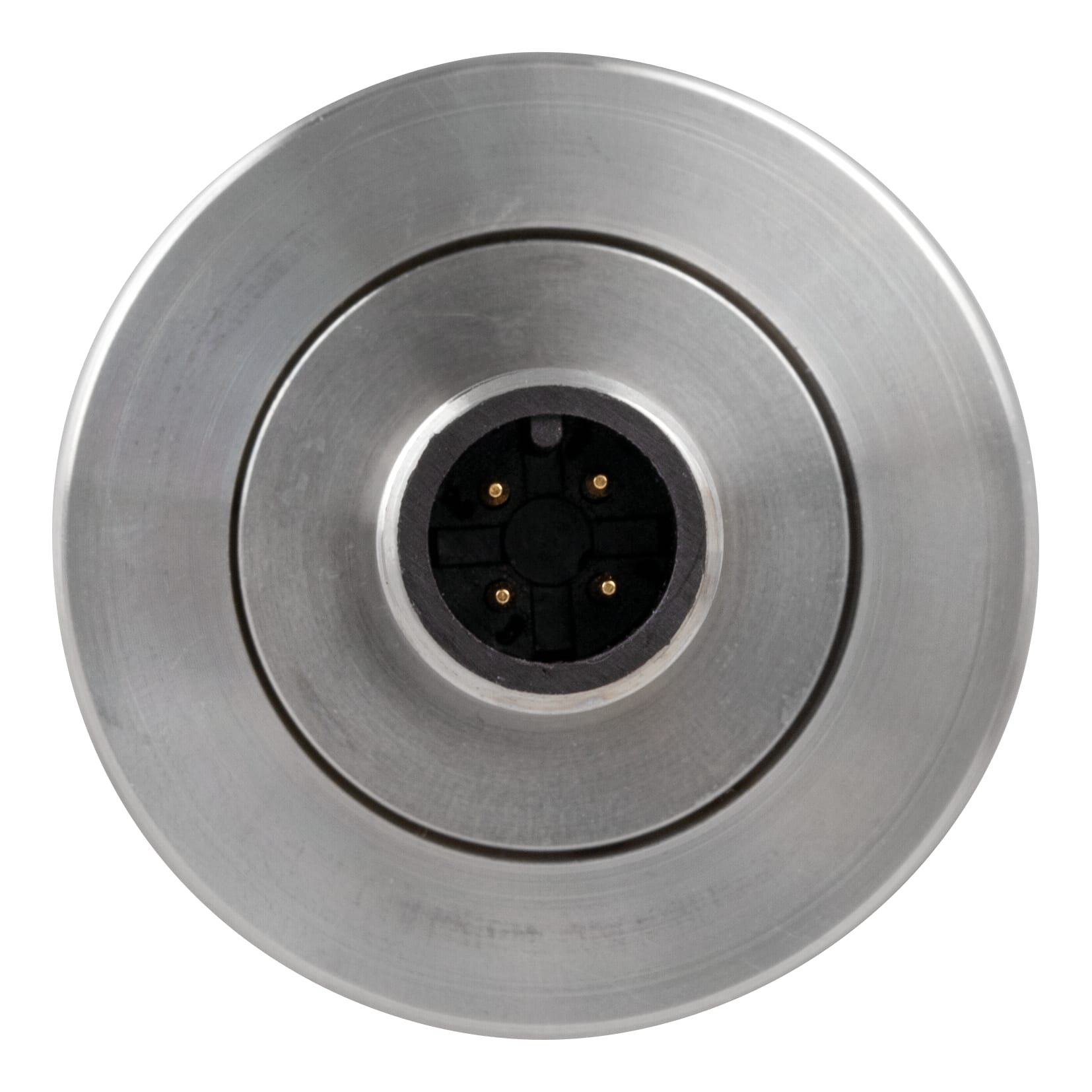

elektrische Anschlüsse

PRO_TEC_BEF_DMU_30_M12X1-4.TIF

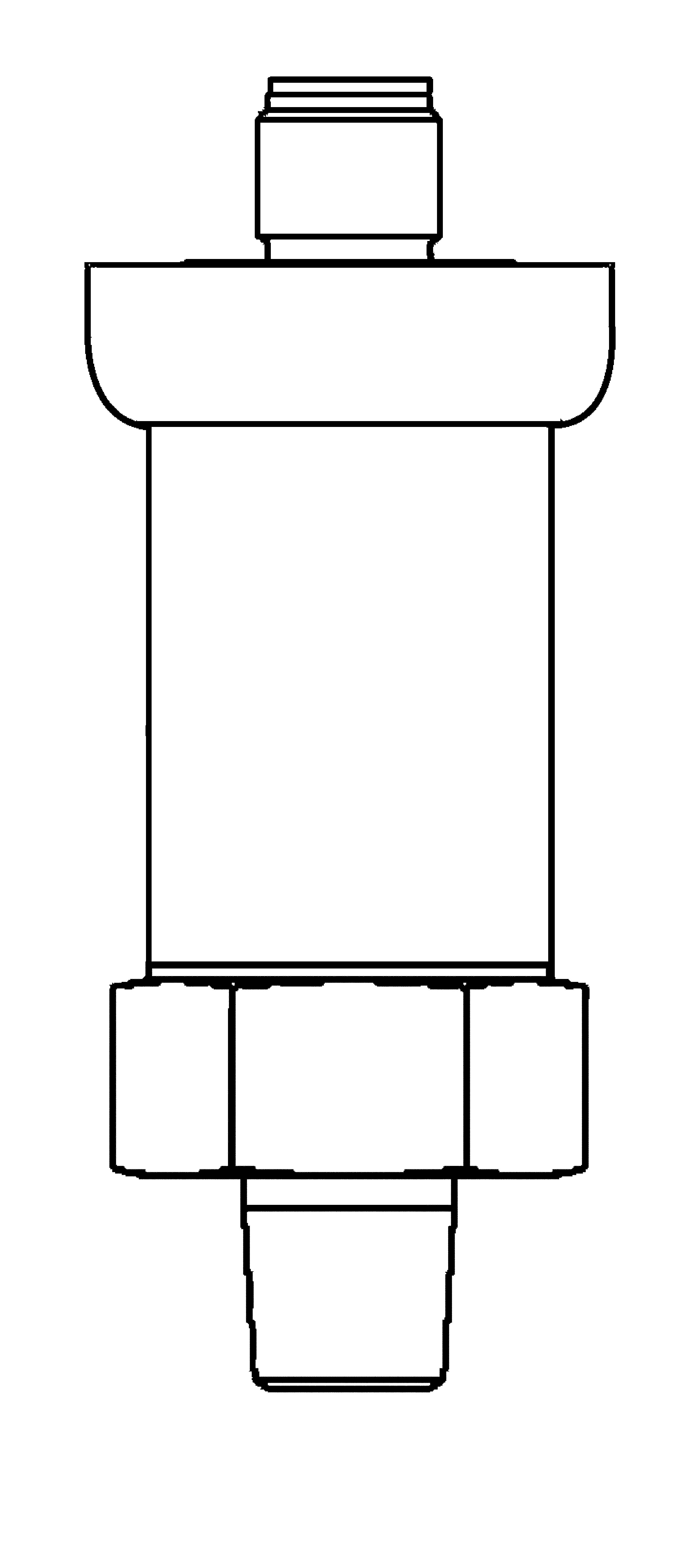

Anschluss ¼"-18 NPT

PRO_TEC_BEF_DMU_30_ANSCHLUSS_1-4-18_NPT.TIF
