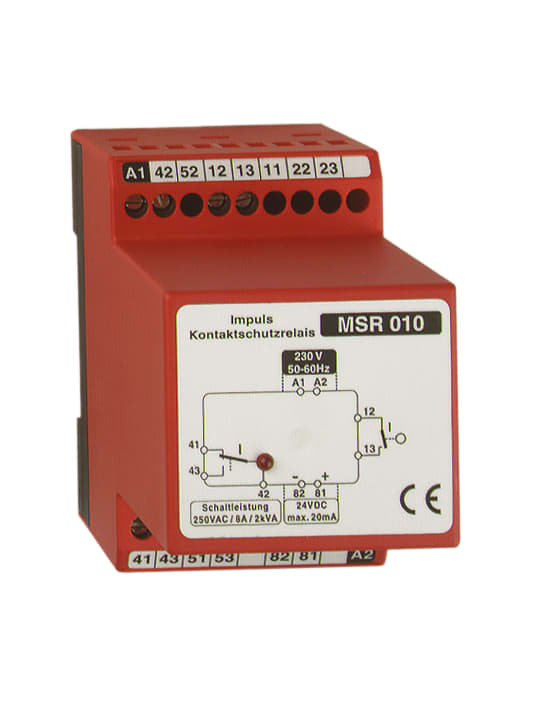

Kontaktschutzrelais MSR
Kontaktschutzrelais für Grenzsignalgeber
Durch Ansteuerung der elektromechanischen Kontakte mit impulsförmiger Spannung werden ungewollte Schaltvorgänge vermieden. Das Kontaktmaterial wird geschont, die Lebensdauer der Kontakte werden durch eine Abfallverzögerung erhöht. Speziell bei flüssigkeitsgefüllten Messgeräten empfohlen.
- Versorgungsspannung
- AC 230 V, 50 − 60 Hz
- Leistungsaufnahme
- 6 VA
- Steuerspannung
- DC 35–40 V Pulse
- Schaltausgang
- MSR 010: 1 potenzialfreier Wechsler
- MSR 020: 2 potenzialfreie Wechsler
- MSR 011: 2 potenzialfreie Wechsler
- Kontaktbelastung:
- AC 250 V, 8 A, 2000 VA
- Spannungsversorgung
- DC 24 V, max. 20 mA für externe Geräte oder LED-Anzeigen
- Temperatureinsatzbereich
- Umgebung:
- 0/70 °C
- Gehäuse
- Kunststoff (PA 6.6)
- Montage auf Normschiene 35 x 7.5 mm nach DIN EN 60715
- B x H x T:
- 50 x 75 x 97 mm
- Schutzart:
- IP 20 (EN 60529)
