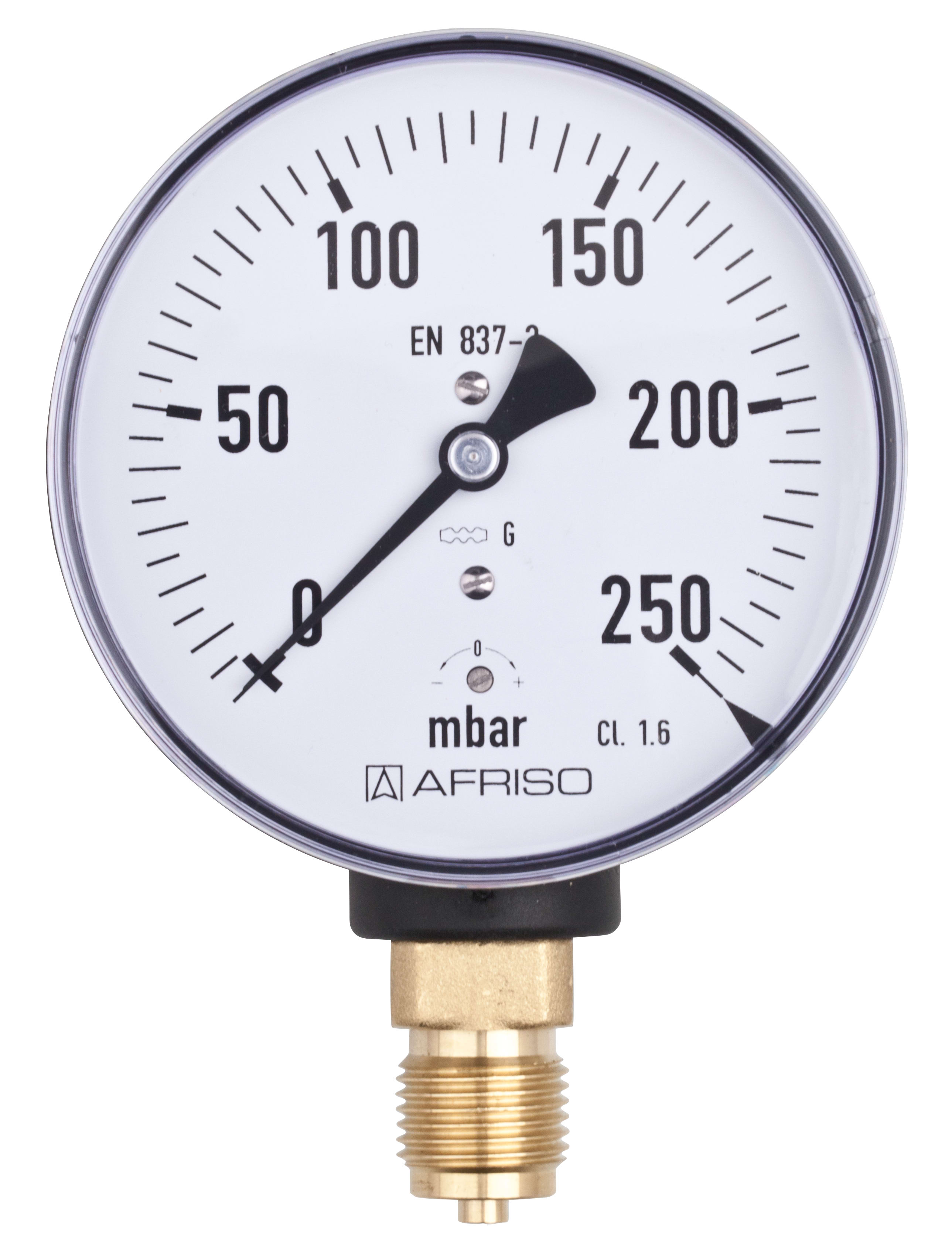

KP100 D201

Kapselfeder-Standardmanometer Typ D2

Ausführungen Betriebsanleitung

Gehäuse-⌀100 mm
AnschlussG½B
Ausrichtungradial
Genauigkeitsklasse1,6
NormEN 837-3

  • mit Nullpunktkorrektur
  • ideal zur Messung von niedrigen Druckbereichen
  • GOSSTANDART-zertifiziert

Für gasförmige, trockene Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-25/0 mbardirektKP100 D20135104201
-40/0 mbardirektKP100 D20135105201
-60/0 mbardirektKP100 D20135106201
-100/0 mbardirektKP100 D20135107201
-160/0 mbardirektKP100 D20135108201
-250/0 mbardirektKP100 D20135109201
-400/0 mbardirektKP100 D20135110201
-600/0 mbardirektKP100 D20135111201
-1 000/0 mbardirektKP100 D20135112201
0/25 mbardirektKP100 D20135116201
0/40 mbardirektKP100 D20135117201
0/60 mbardirektKP100 D20135118201
0/100 mbardirektKP100 D20135119201
0/160 mbardirektKP100 D20135120201
0/250 mbardirektKP100 D20135121201
0/400 mbardirektKP100 D20135122201
0/600 mbardirektKP100 D20135123201
0/1 000 mbardirektKP100 D20135124201
  • Lagerware
  • Fertigungsware

Typ
D2
Nenngrösse
100 - 100
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0.9 x Skalenendwert
Überlastsicherheit:
1.3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0.6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
NG 100: IP 44 (EN 60529)

Standardausführung

Anschluss
Messing, radial
Messglied
Kapselfeder, CuBe-Legierung
Zeigerwerk
Messing
Nullpunktkorrektur
frontseitig
Dichtung
NBR (Perbunan)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Stahlblech, schwarz
Sichtscheibe
Kunststoff, eingeclipst

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Anschluss radial

PRO_TEC_BEP_KP_D20X-D30X_S.TIF

854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Betriebsanleitungen
Industrietechnik
PDF

Optionen für Kapselfeder-Manometer
Abb.
Bezeichnung
Genauigkeitsklasse 1.0 NG 100 | 38180
Anschlussstutzen vernickelt NG 100 | 38086
Drosselschraube Messing NG 100 Bohrung wahlweise 0.3 – 0.5 – 0.7 mm (bitte angeben) | 38099
rote Markierung auf Zifferblatt NG 100 | 38186
1 Markenzeiger rot NG 100 SD von aussen verstellbar mit Schraubendreher | 38117
1 Markenzeiger rot NG 100 DK von aussen verstellbar mit Drehknopf | 38190
besondere Einbaulage NG 100 | 38149
Klischeeerstellung je Skala und Farbe NG 100 Skalengestaltung nach EN 837-1, andere auf Anfrage | 38155
Zusatzfarbe NG 100 | 38167
