KP100 D301

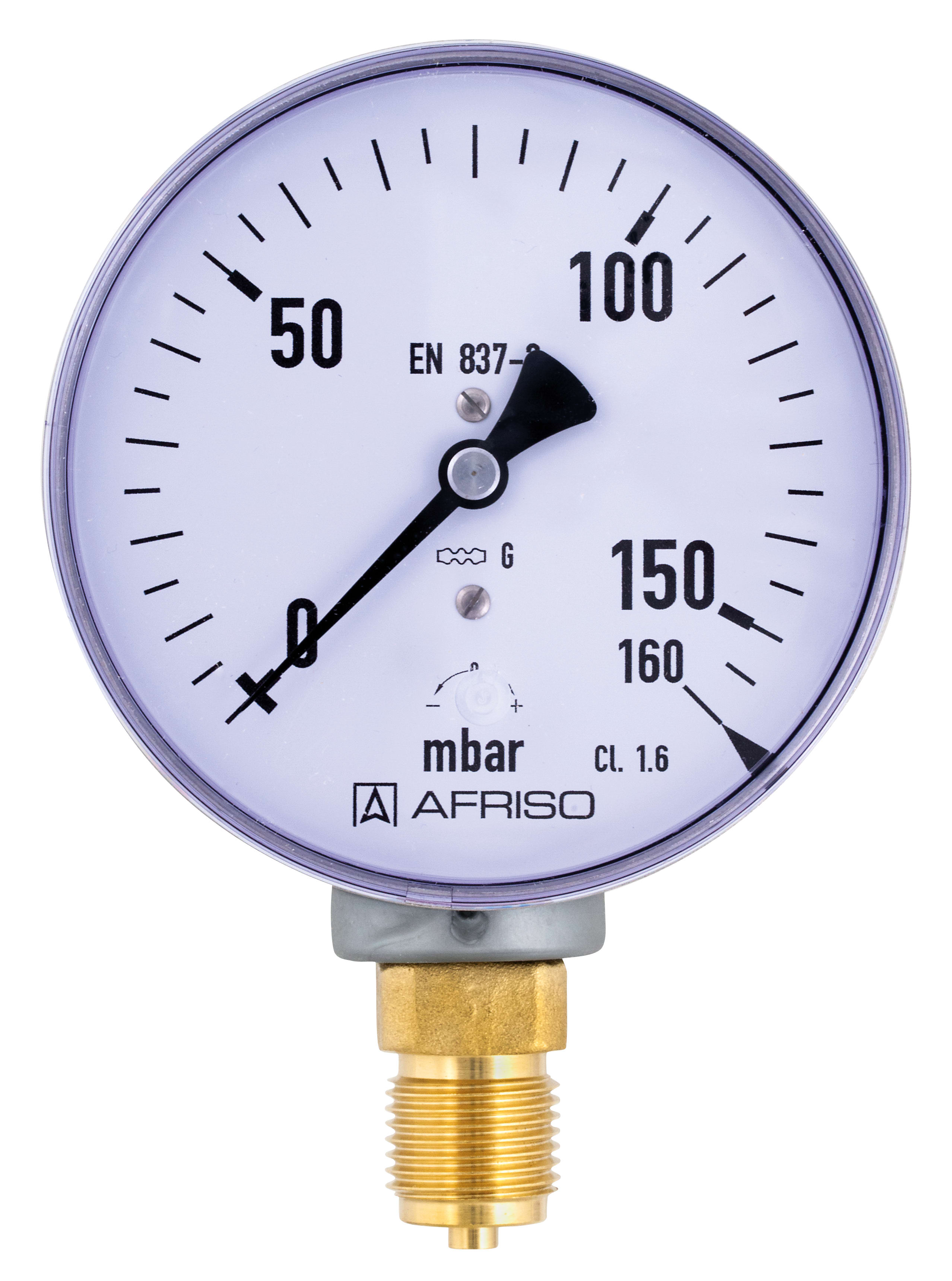

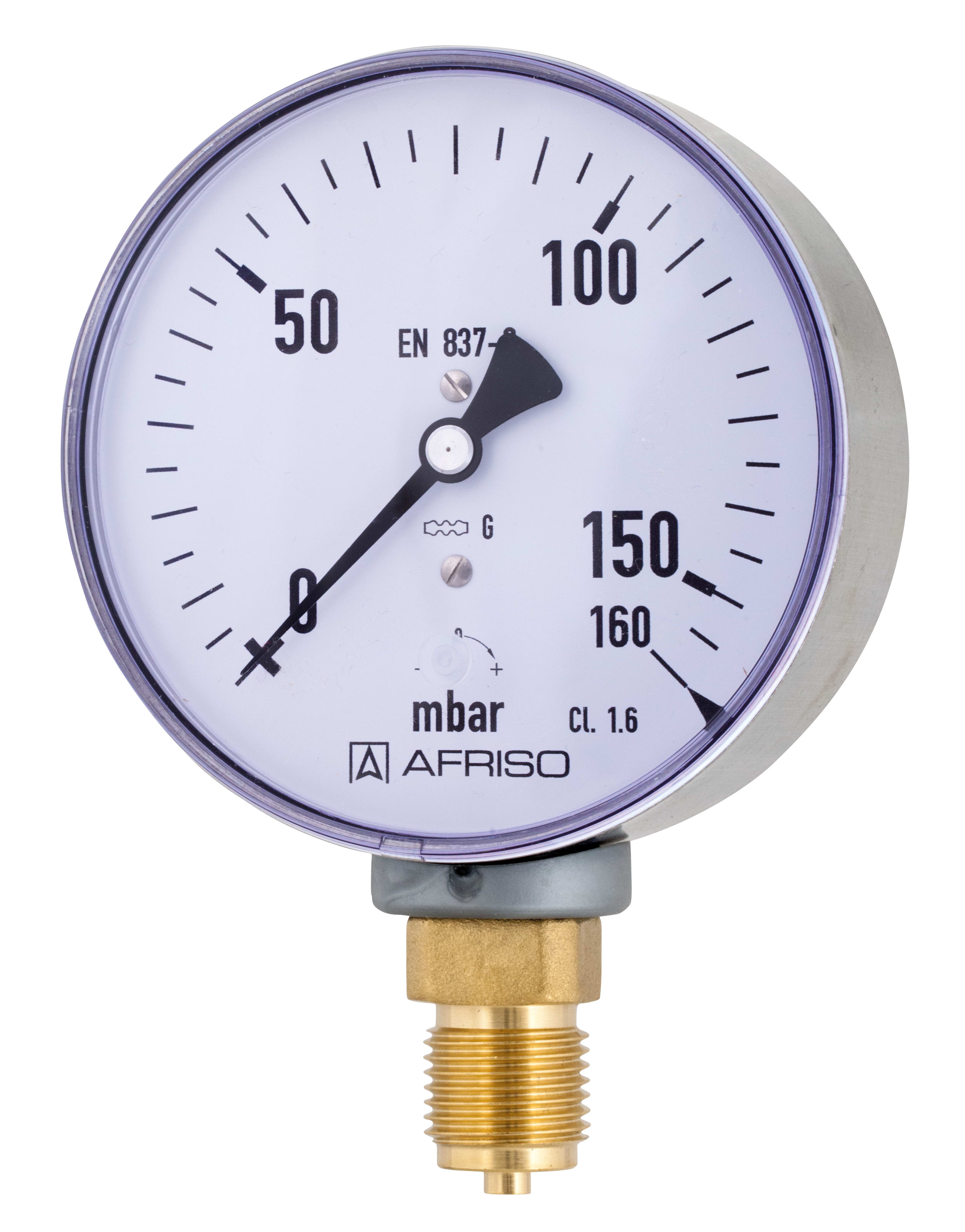

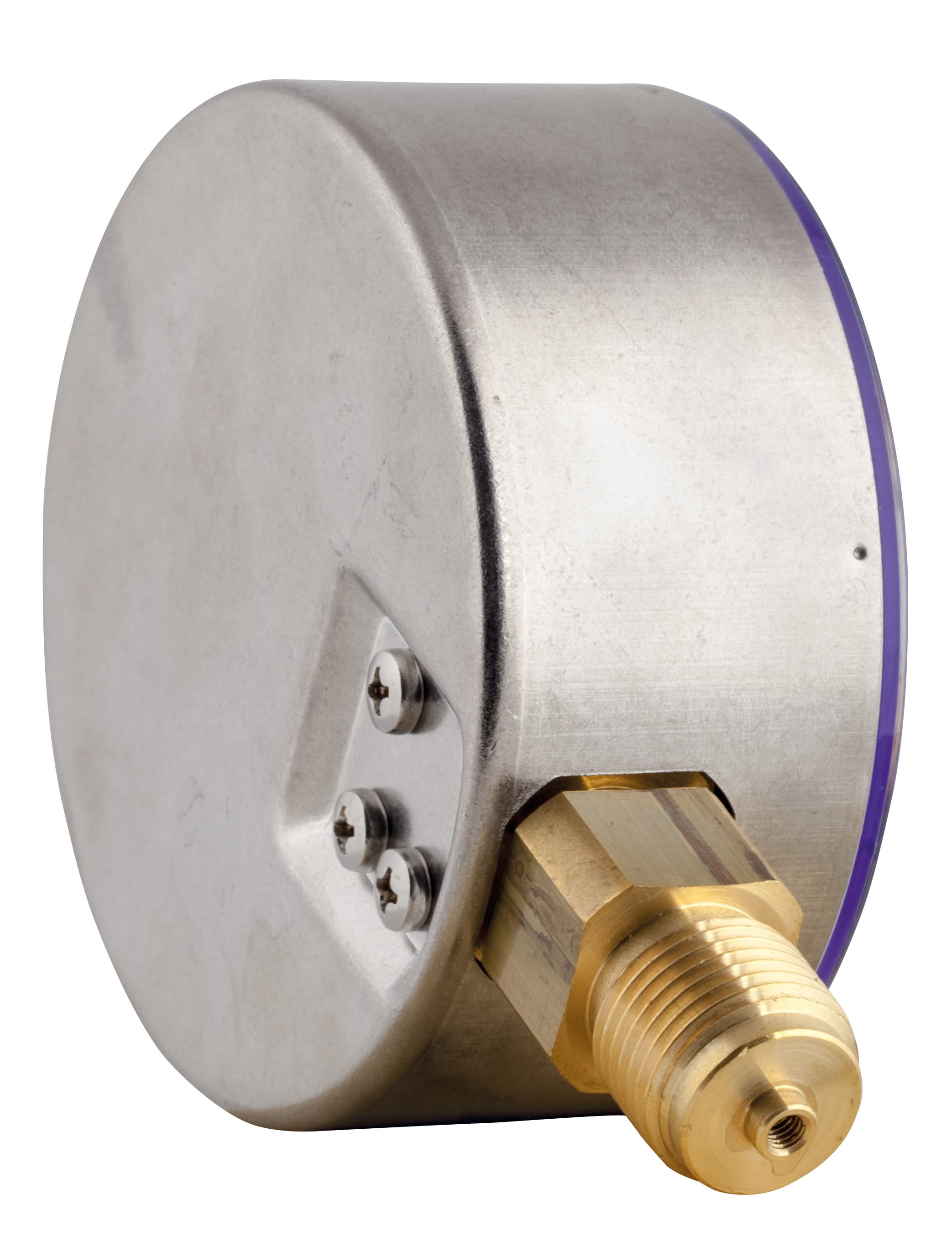

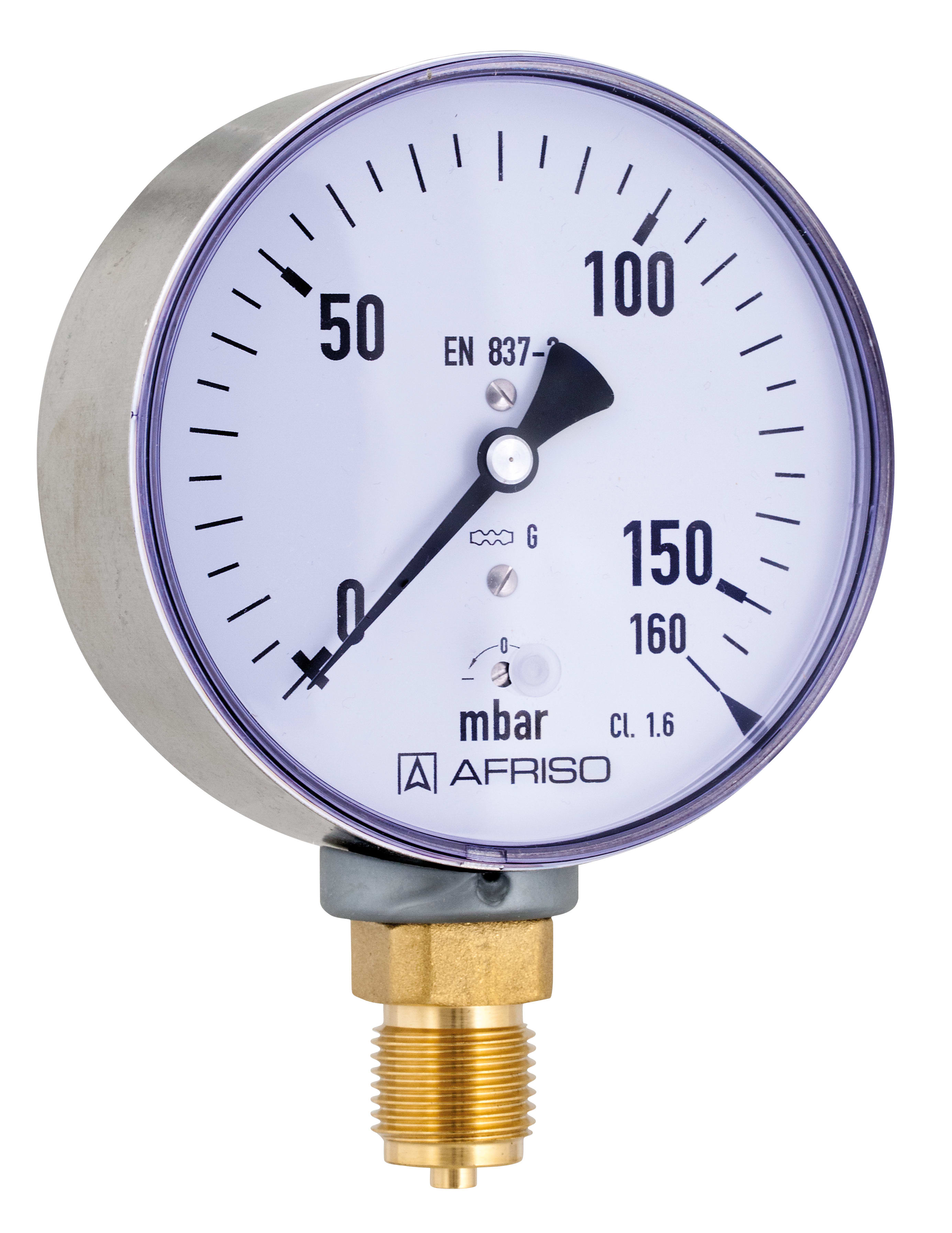

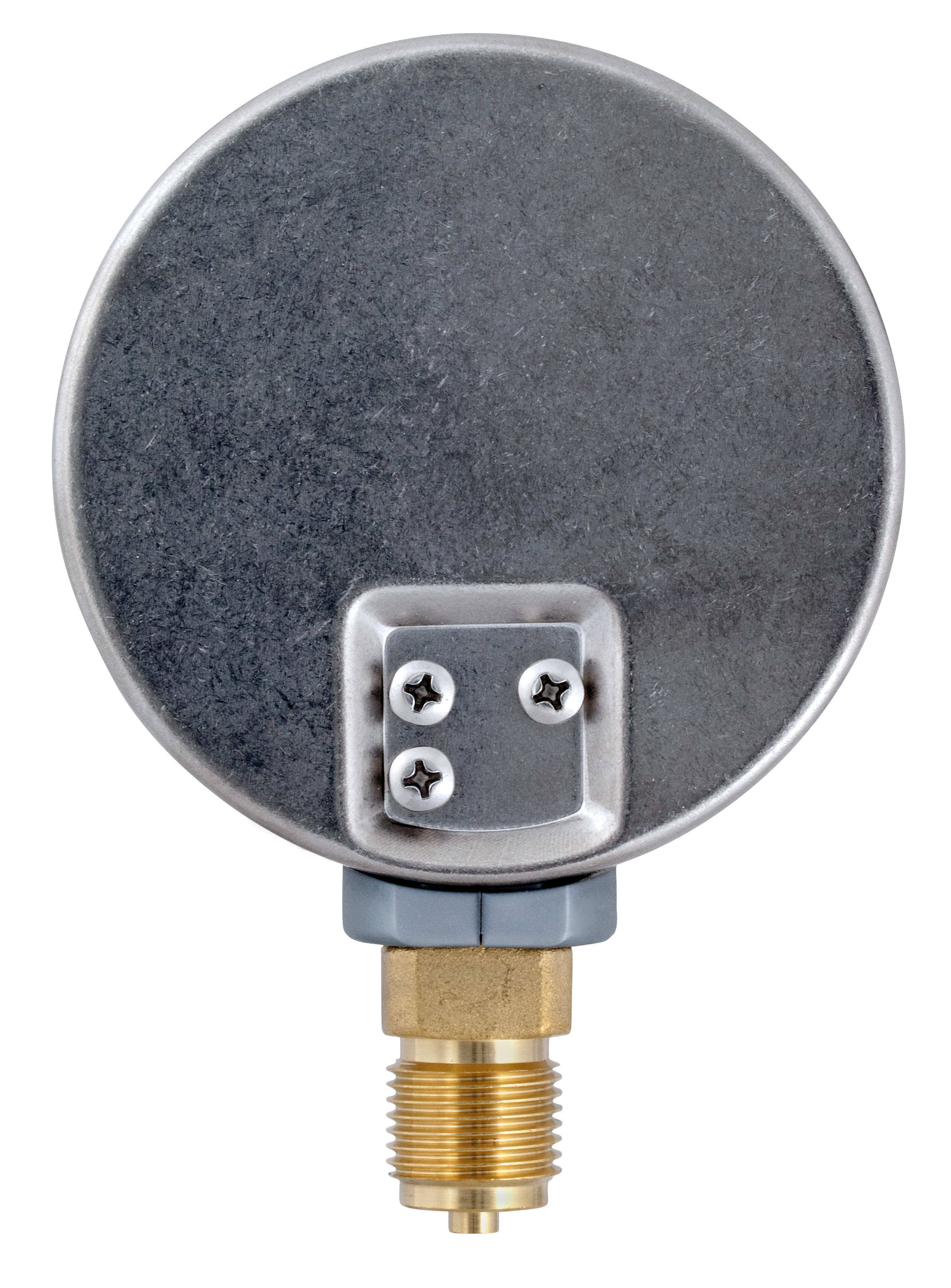

Kapselfeder-Standardmanometer Typ D3

Ausführungen Betriebsanleitungen

Gehäuse-⌀ (Nenngrösse)100 mm
AnschlussG½B
Ausrichtungradial
Genauigkeitsklasse1,6
NormEN 837-3

  • mit Nullpunktkorrektur
  • ideal zur Messung von niedrigen Druckbereichen
  • GOSSTANDART-zertifiziert

Für gasförmige, trockene Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäss EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-25/0 mbardirektKP100 D30135104301
-40/0 mbardirektKP100 D30135105301
-60/0 mbardirektKP100 D30135106301
-100/0 mbardirektKP100 D30135107301
-160/0 mbardirektKP100 D30135108301
-250/0 mbardirektKP100 D30135109301
-400/0 mbardirektKP100 D30135110301
-600/0 mbardirektKP100 D30135111301
-1 000/0 mbardirektKP100 D30135112301
0/25 mbardirektKP100 D30135116301
0/40 mbardirektKP100 D30135117301
0/60 mbardirektKP100 D30135118301
0/100 mbardirektKP100 D30135119301
0/160 mbardirektKP100 D30135120301
0/250 mbardirektKP100 D30135121301
0/400 mbardirektKP100 D30135122301
0/600 mbardirektKP100 D30135123301
0/1 000 mbardirektKP100 D30135124301
  • Lagerware
  • Fertigungsware

Typ
D3
Nenngrösse
100
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0.9 x Skalenendwert
Überlastsicherheit:
1.3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0.6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
NG 100:
IP 44 (EN 60529)

Standardausführung

Anschluss
Messing, radial
Messglied
Kapselfeder, CuBe-Legierung
Zeigerwerk
Messing
Nullpunktkorrektur
frontseitig
Dichtung
NBR (Perbunan)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Sichtscheibe
Kunststoff, eingeclipst

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Anschluss radial

PRO_TEC_BEP_KP_D20X-D30X_S.TIF

AFRISO_DATENBLATT_KAPSELFEDER-STANDARDMANOMETER-TYP-D3_KP100-D301_P15124_DEU_CHE.PDF

Kapselfeder-Standardmanometer Typ D3 KP100 D301 P15124

Datenblatt Produkt
Haustechnik
PDF
DOK_TEC_KON_KONFORMITAETSERKLAERUNG.PDF

EU-Konformitätserklärung Druckgeräte

Konformitätserklärungen
PDF
854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Betriebsanleitungen
Industrietechnik
PDF

Optionen für Kapselfeder-Manometer
Abb.
Bezeichnung
Genauigkeitsklasse 1.0 NG 100 | 38180
Anschlussstutzen vernickelt NG 100 | 38086
Drosselschraube Messing NG 100 Bohrung wahlweise 0.3 – 0.5 – 0.7 mm (bitte angeben) | 38099
3-Lochfrontflansch Edelstahl 304 poliert NG 100 | 37609
Befestigungsrand hinten Edelstahl 304 trowalisiert NG 100
Befestigungsrand hinten Edelstahl 304 trowalisiert NG 100 | 38050
Gehäuse Edelstahl 304 poliert NG 100 | 37613
rote Markierung auf Zifferblatt NG 100 | 38186
1 Markenzeiger rot NG 100 SD von aussen verstellbar mit Schraubendreher | 38117
1 Markenzeiger rot NG 100 DK von aussen verstellbar mit Drehknopf | 38190
besondere Einbaulage NG 100 | 38149
Klischeeerstellung je Skala und Farbe NG 100 Skalengestaltung nach EN 837-1, andere auf Anfrage | 38155
Zusatzfarbe NG 100 | 38167
3-Lochfrontflansch (Bajonett) Edelstahl 304 poliert NG 100 zur werkseitigen Montage
3-Lochfrontflansch (Bajonett) Edelstahl 304 poliert NG 100 zur werkseitigen Montage | 38056
