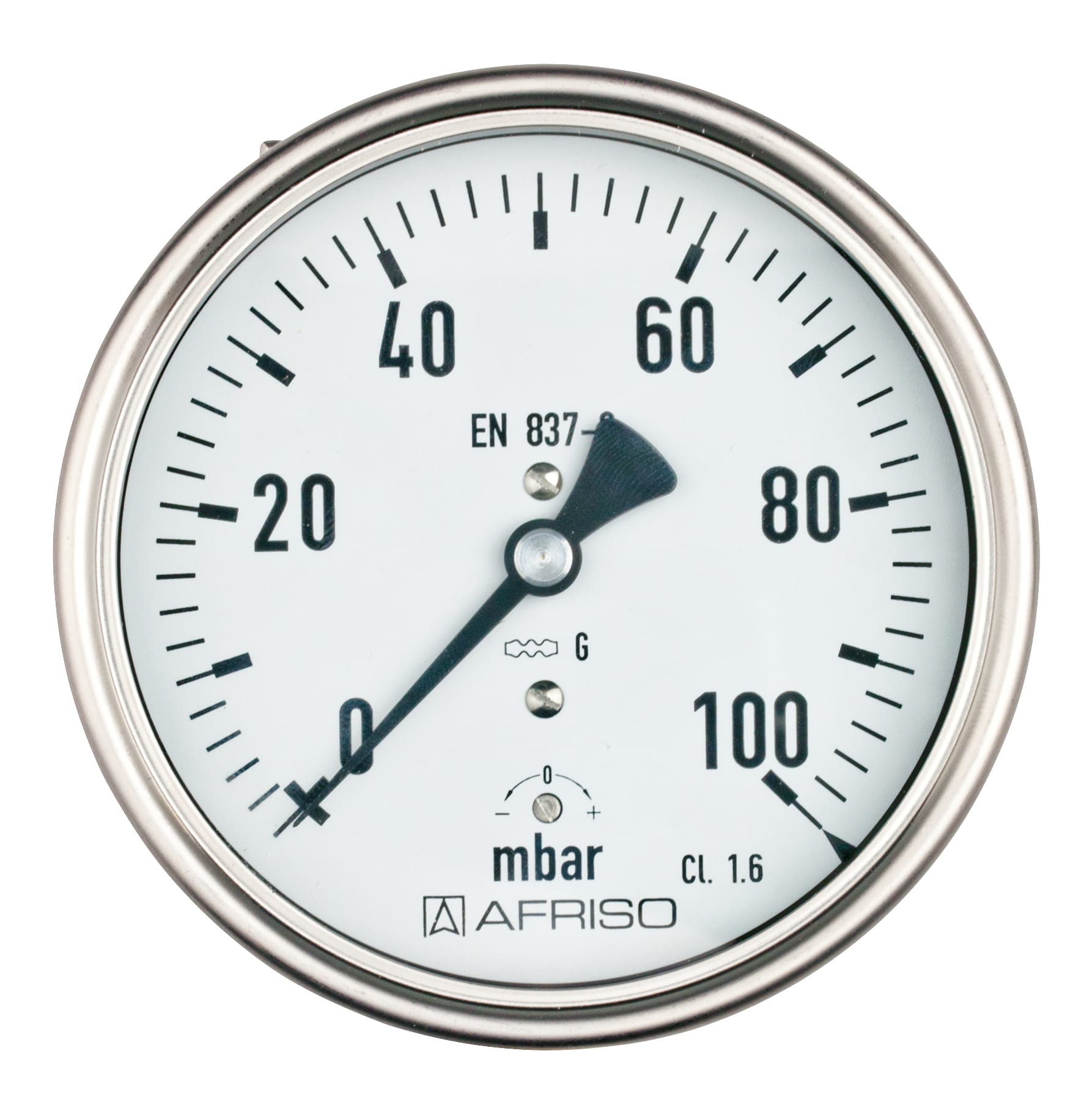

KP100 D411

Kapselfeder-Standardmanometer Typ D4

Ausführungen Betriebsanleitung

Gehäuse-⌀100 mm
AnschlussG½B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-3

  • mit Nullpunktkorrektur
  • optional 10-fach über- und/oder unterdrucksicher
  • extrem niedrige Messbereiche ab 0/6 mbar
  • GOSSTANDART-zertifiziert

Für gasförmige, trockene Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-25/0 mbardirektKP100 D41135104411
-40/0 mbardirektKP100 D41135105411
-60/0 mbardirektKP100 D41135106411
-100/0 mbardirektKP100 D41135107411
-160/0 mbardirektKP100 D41135108411
-250/0 mbardirektKP100 D41135109411
-400/0 mbardirektKP100 D41135110411
-600/0 mbardirektKP100 D41135111411
-1 000/0 mbardirektKP100 D41135112411
0/25 mbardirektKP100 D41135116411
0/40 mbardirektKP100 D41135117411
0/60 mbardirektKP100 D41135118411
0/100 mbardirektKP100 D41135119411
0/160 mbardirektKP100 D41135120411
0/250 mbardirektKP100 D41135121411
0/400 mbardirektKP100 D41135122411
0/600 mbardirektKP100 D41135123411
0/1 000 mbardirektKP100 D41135124411
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngrösse
100 - 100
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0.9 x Skalenendwert
Überlastsicherheit:
1.3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0.6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
NG 100: IP 54 (EN 60529)

Standardausführung

Anschluss
Messing, axial
Messglied
Kapselfeder, CuBe-Legierung
Zeigerwerk
Messing
Nullpunktkorrektur
frontseitig
Dichtung
NBR (Perbunan)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Bajonettring
Edelstahl 304
Sichtscheibe
D411: Instrumentenglas
