KP160 D401

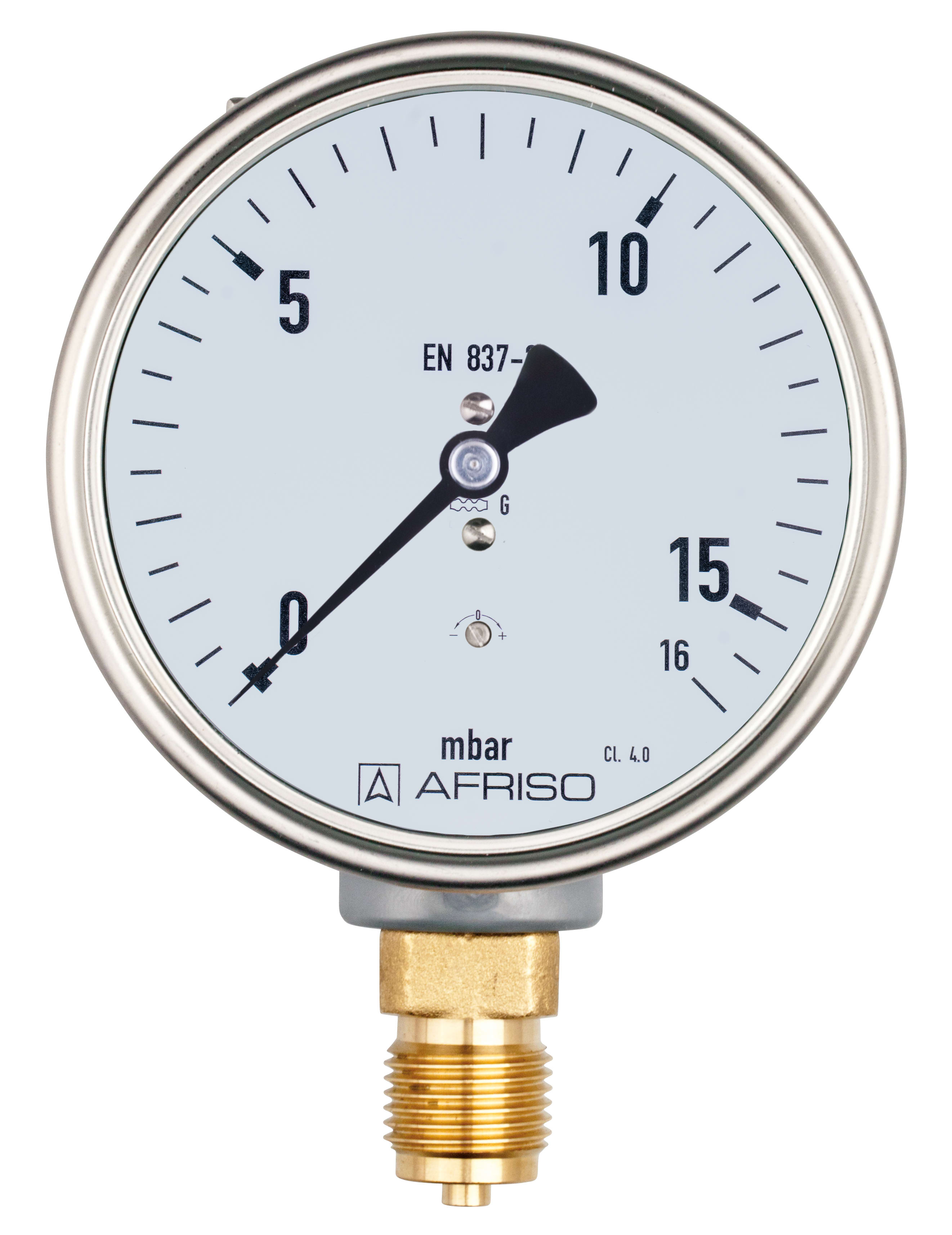

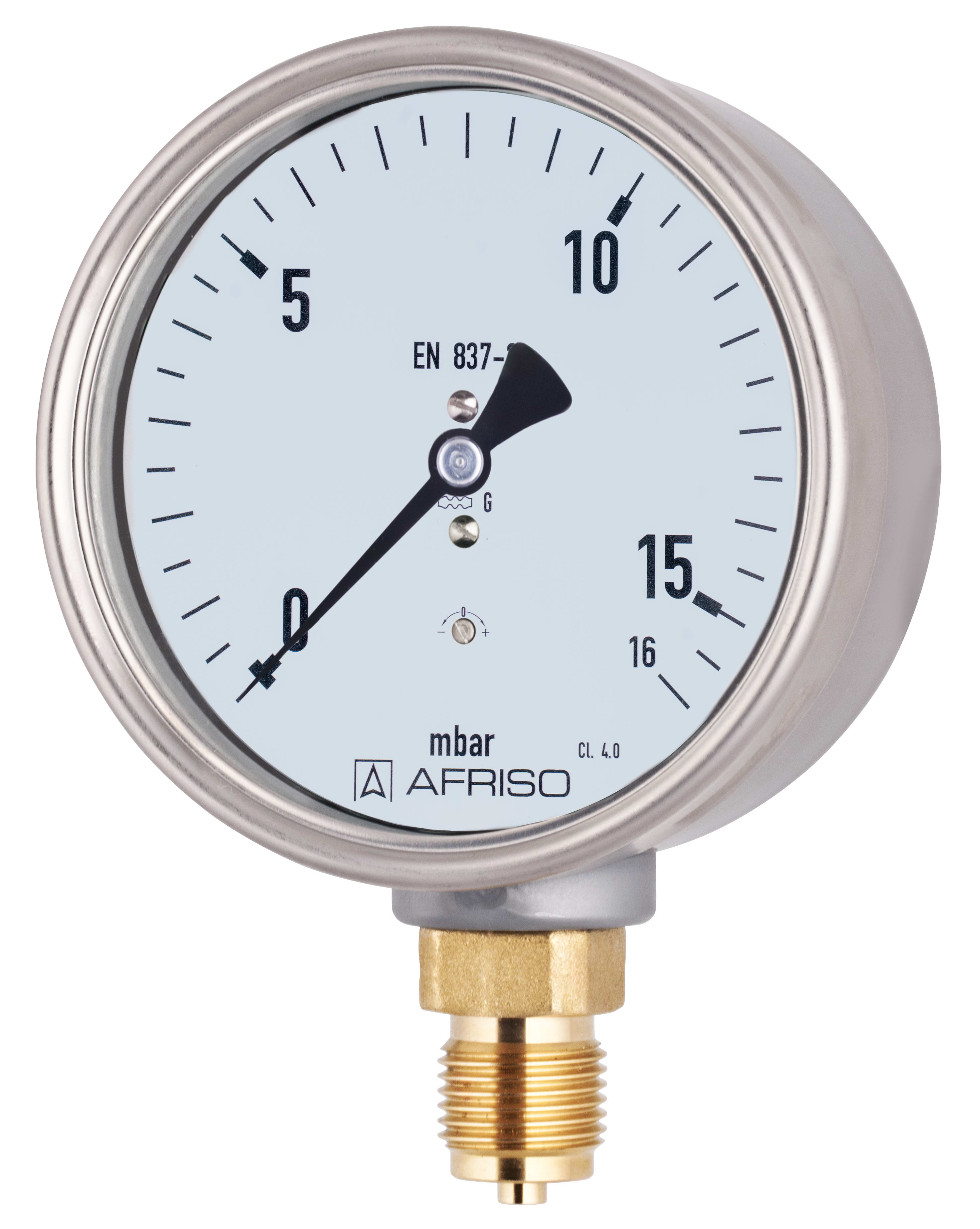

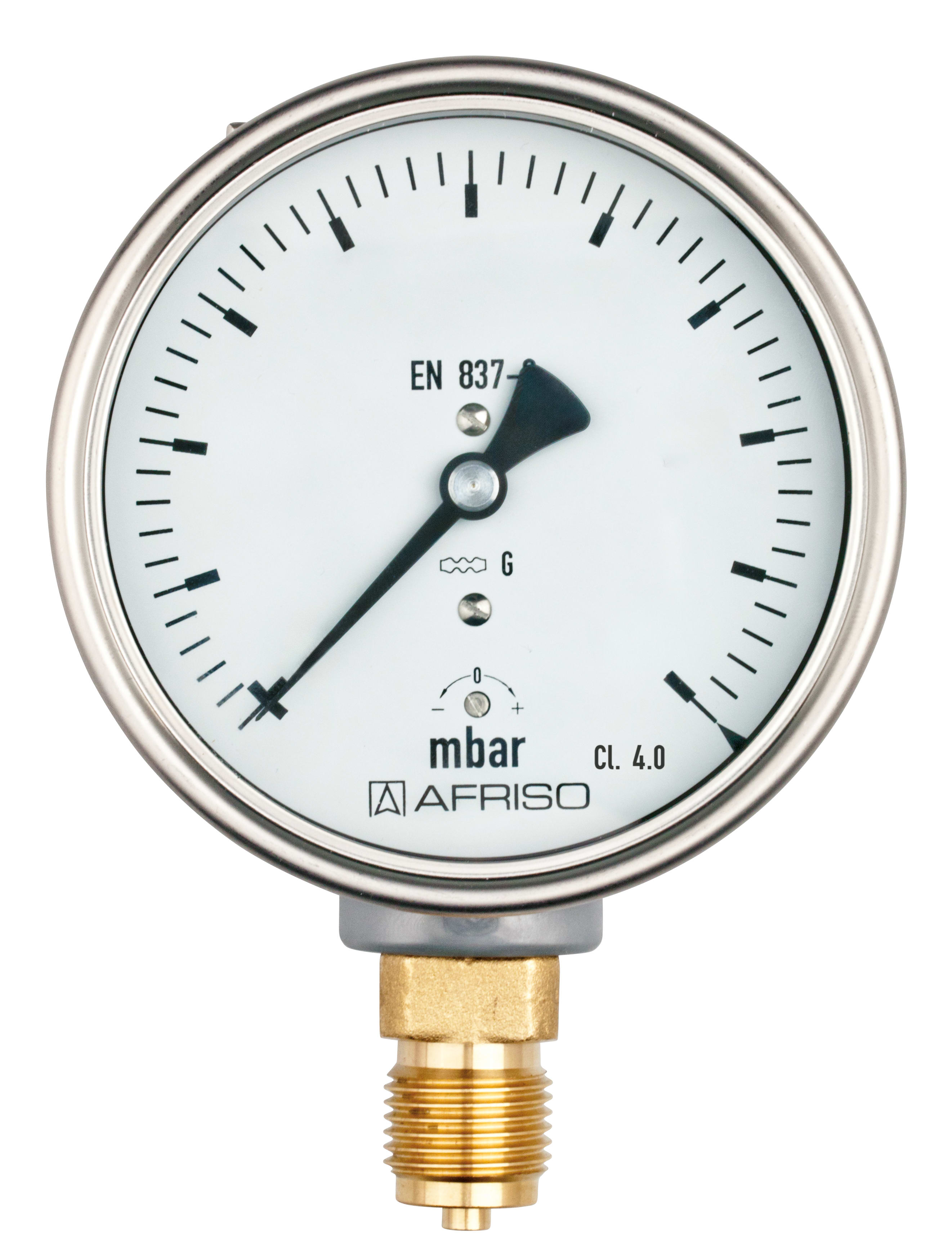

Kapselfeder-Standardmanometer Typ D4

Ausführungen Betriebsanleitung

Gehäuse-⌀160 mm
AnschlussG½B
Ausrichtungradial
Genauigkeitsklasse4,0
NormEN 837-3

  • mit Nullpunktkorrektur
  • optional 10-fach über- und/oder unterdrucksicher
  • extrem niedrige Messbereiche ab 0/6 mbar
  • GOSSTANDART-zertifiziert

Für gasförmige, trockene Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-6/0 mbardirektKP160 D40135151401
-10/0 mbardirektKP160 D40135152401
-16/0 mbardirektKP160 D40135153401
0/6 mbardirektKP160 D40135163401
0/10 mbardirektKP160 D40135164401
0/16 mbardirektKP160 D40135165401
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngrösse
160 - 160
Genauigkeitsklasse (EN 837-3/6)
4,0
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0.9 x Skalenendwert
Überlastsicherheit:
1.3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0.6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
NG 160: IP 33 (EN 60529)

Standardausführung

Anschluss
Messing, radial
Messglied
Kapselfeder, CuBe-Legierung
Zeigerwerk
Messing
Nullpunktkorrektur
frontseitig
Dichtung
NBR (Perbunan)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Bajonettring
Edelstahl 304
Sichtscheibe
D401: Instrumentenglas

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

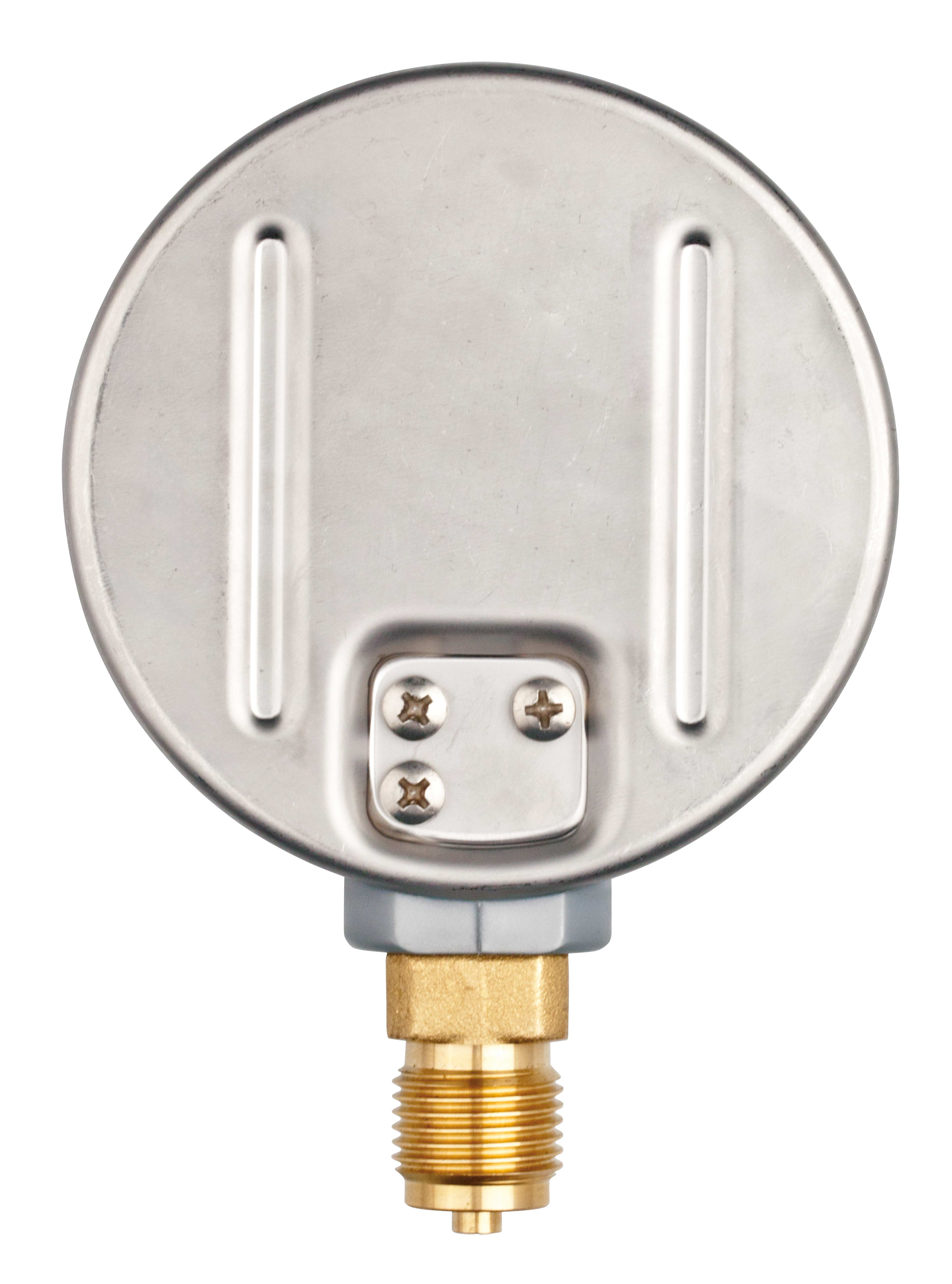

Anschluss radial

PRO_TEC_BEP_KAPSELFEDER_STANDARD_D4_ANSCHLUSS_RADIAL_1.TIF

854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Betriebsanleitungen
Industrietechnik
PDF

Optionen für Kapselfeder-Manometer
Abb.
Bezeichnung
Genauigkeitsklasse 1.0 NG 160 | 38181
Anschlussstutzen vernickelt NG 160 | 38087
Drosselschraube Messing NG 160 Bohrung wahlweise 0.3 – 0.5 – 0.7 mm (bitte angeben) | 38100
3-Lochfrontflansch Edelstahl 304 poliert NG 160 | 37610
Befestigungsrand hinten Edelstahl 304 trowalisiert NG 160 | 38051
Bajonettring Edelstahl 304 poliert NG 160 | 38055
Gehäuse Edelstahl 304 poliert NG 160 | 37614
rote Markierung auf Zifferblatt NG 160 | 38187
1 Markenzeiger rot NG 160 DK von aussen verstellbar mit Drehknopf | 38191
Sichtscheibe Sicherheitsverbundglas NG 160 | 38075
besondere Einbaulage NG 160 | 38150
Klischeeerstellung je Skala und Farbe NG 160 Skalengestaltung nach EN 837-1, andere auf Anfrage | 38156
Zusatzfarbe NG 160 | 38168
3-Lochfrontflansch (Bajonett) Edelstahl 304 poliert NG 160 zur werkseitigen Montage | 38057
