Industrietechnik Mechanische Druckmessgeräte KP160 D431
PRO_TEC_SCD_MANOMETER_AX_DX3Y.TIF
PRO_TEC_SCD_MANOMETER_AX_DX3Y.TIF
Bilder 1

KP160 D431

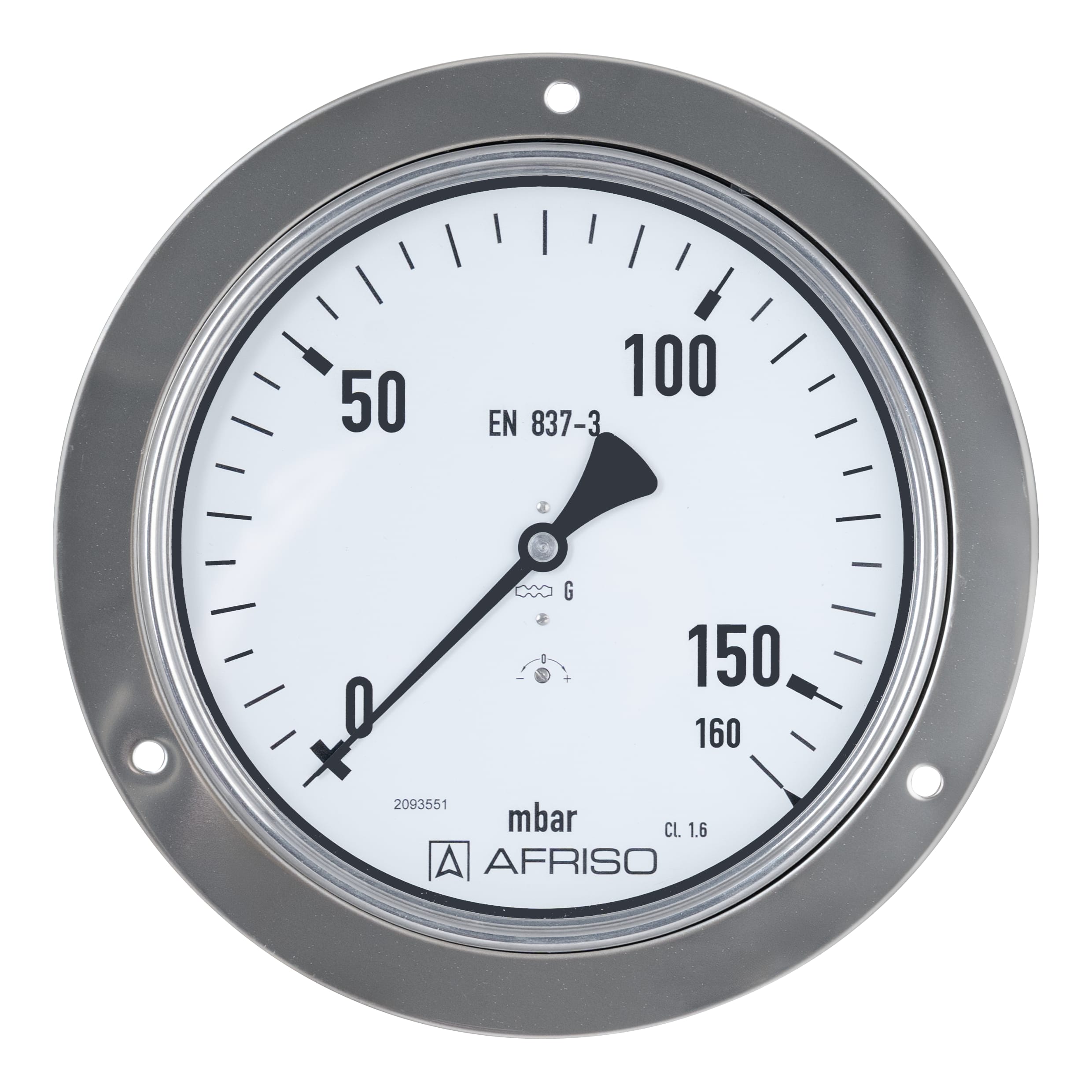

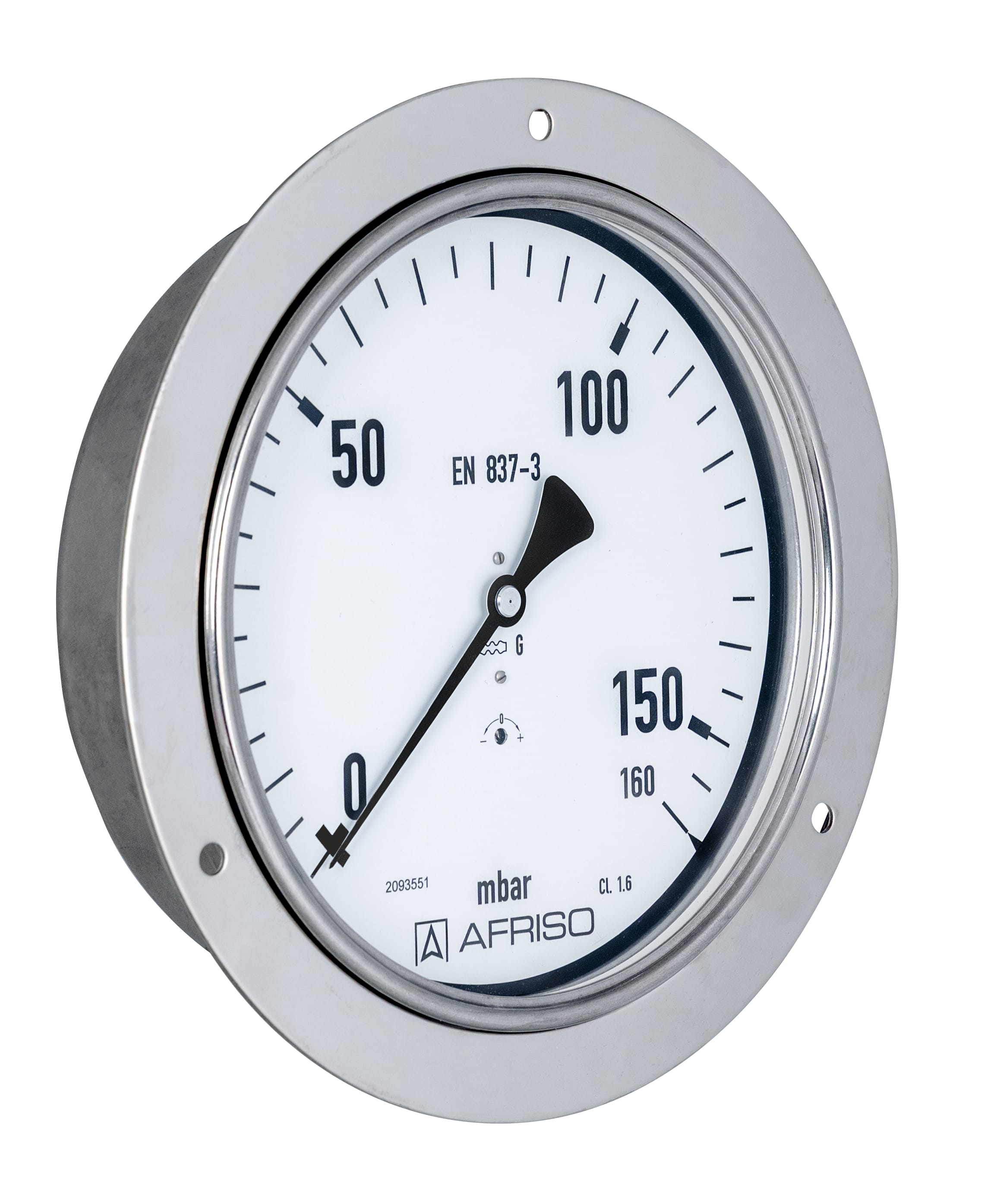

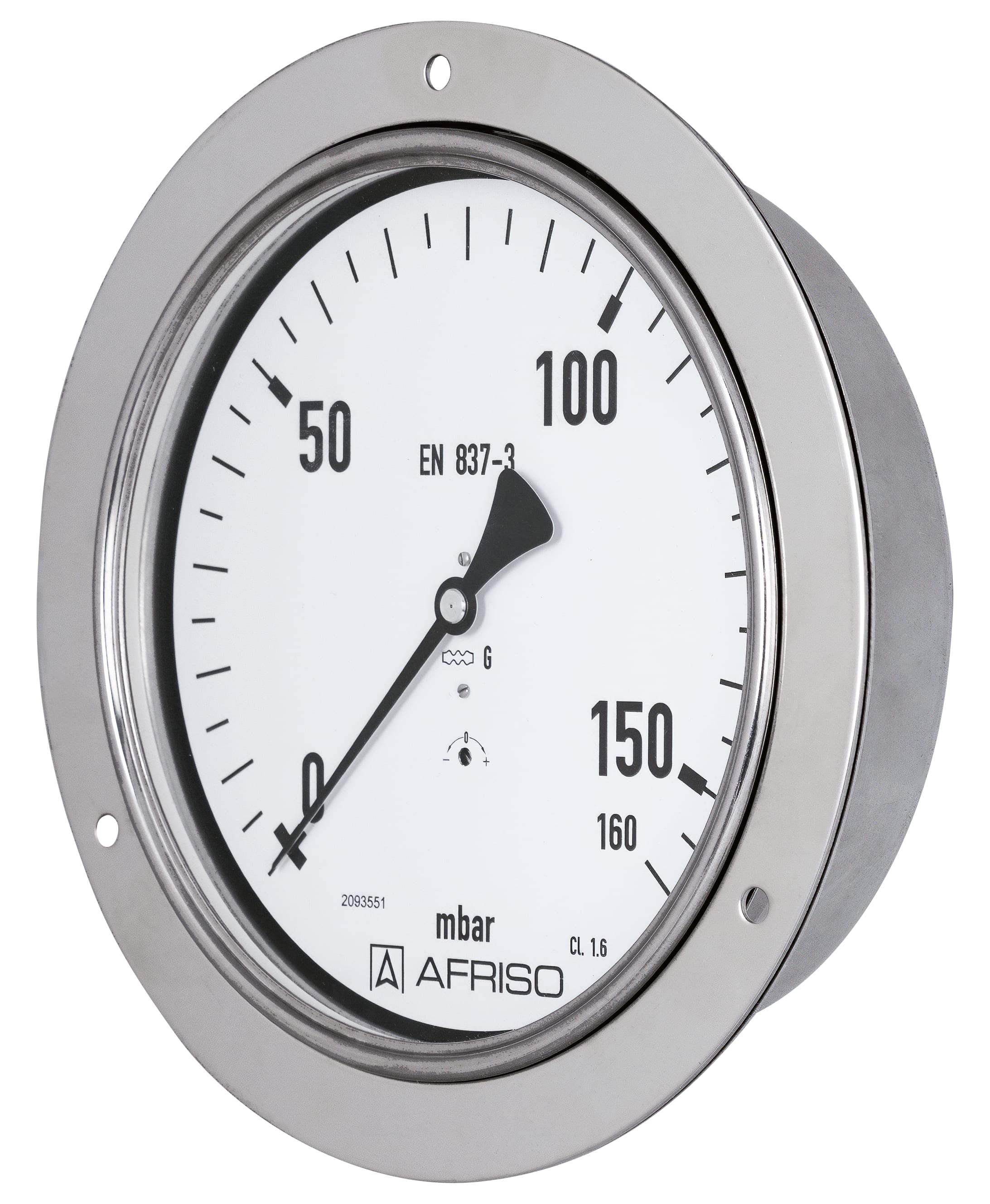

Kapselfeder-Standardmanometer Typ D4

Ausführungen Betriebsanleitung

Gehäuse-⌀160 mm
AnschlussG½B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-3

  • mit Nullpunktkorrektur
  • optional 10-fach über- und/oder unterdrucksicher
  • extrem niedrige Messbereiche ab 0/6 mbar
  • GOSSTANDART-zertifiziert

Für gasförmige, trockene Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-25/0 mbar3-LochfrontflanschKP160 D43135154431
-40/0 mbar3-LochfrontflanschKP160 D43135155431
-60/0 mbar3-LochfrontflanschKP160 D43135156431
-100/0 mbar3-LochfrontflanschKP160 D43135157431
-160/0 mbar3-LochfrontflanschKP160 D43135158431
-250/0 mbar3-LochfrontflanschKP160 D43135159431
-400/0 mbar3-LochfrontflanschKP160 D43135160431
-600/0 mbar3-LochfrontflanschKP160 D43135161431
-1 000/0 mbar3-LochfrontflanschKP160 D43135162431
0/25 mbar3-LochfrontflanschKP160 D43135166431
0/40 mbar3-LochfrontflanschKP160 D43135167431
0/60 mbar3-LochfrontflanschKP160 D43135168431
0/100 mbar3-LochfrontflanschKP160 D43135169431
0/160 mbar3-LochfrontflanschKP160 D43135170431
0/250 mbar3-LochfrontflanschKP160 D43135171431
0/400 mbar3-LochfrontflanschKP160 D43135172431
0/600 mbar3-LochfrontflanschKP160 D43135173431
0/1 000 mbar3-LochfrontflanschKP160 D43135174431
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngrösse
160 - 160
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0.9 x Skalenendwert
Überlastsicherheit:
1.3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0.6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
NG 160: IP 33 (EN 60529)

Standardausführung

Anschluss
Messing, axial
Messglied
Kapselfeder, CuBe-Legierung
Zeigerwerk
Messing
Nullpunktkorrektur
frontseitig
Dichtung
NBR (Perbunan)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Bajonettring
Edelstahl 304
Sichtscheibe
D431: Kunststoff (PMMA)

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

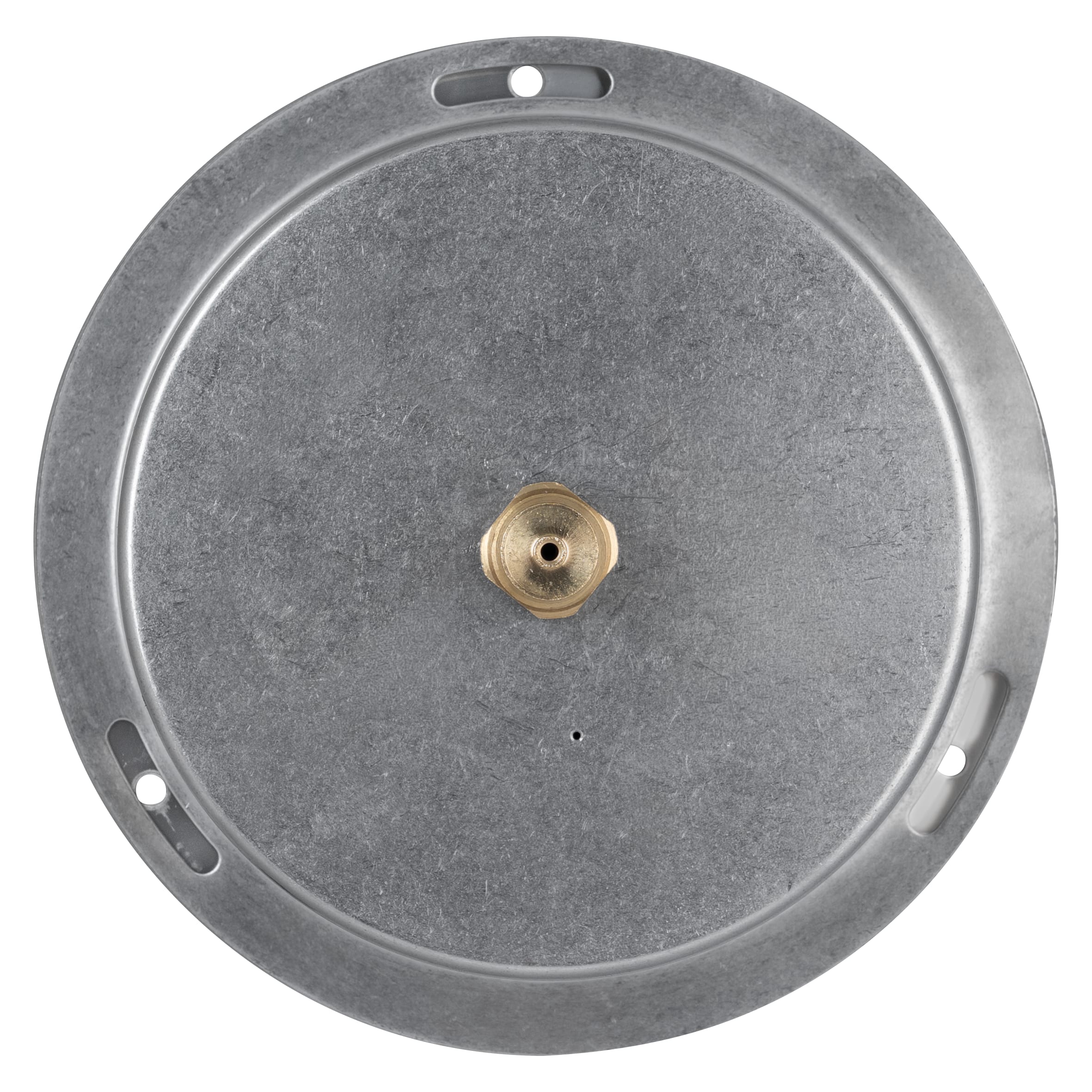

Anschluss axial, 3-Lochfrontflansch

PRO_TEC_BEP_KAPSELFEDER_STANDARD_D4_ANSCHLUSS_AXIAL_2.TIF

854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Betriebsanleitungen
Industrietechnik
PDF

Optionen für Kapselfeder-Manometer
Abb.
Bezeichnung
Genauigkeitsklasse 1.0 NG 160 | 38181
Anschlussstutzen vernickelt NG 160 | 38087
Drosselschraube Messing NG 160 Bohrung wahlweise 0.3 – 0.5 – 0.7 mm (bitte angeben) | 38100
Bajonettring Edelstahl 304 poliert NG 160 | 38055
Gehäuse Edelstahl 304 poliert NG 160 | 37614
rote Markierung auf Zifferblatt NG 160 | 38187
1 Markenzeiger rot NG 160 DK von aussen verstellbar mit Drehknopf | 38191
Sichtscheibe Sicherheitsverbundglas NG 160 | 38075
Klischeeerstellung je Skala und Farbe NG 160 Skalengestaltung nach EN 837-1, andere auf Anfrage | 38156
Zusatzfarbe NG 160 | 38168
