KP63 D211

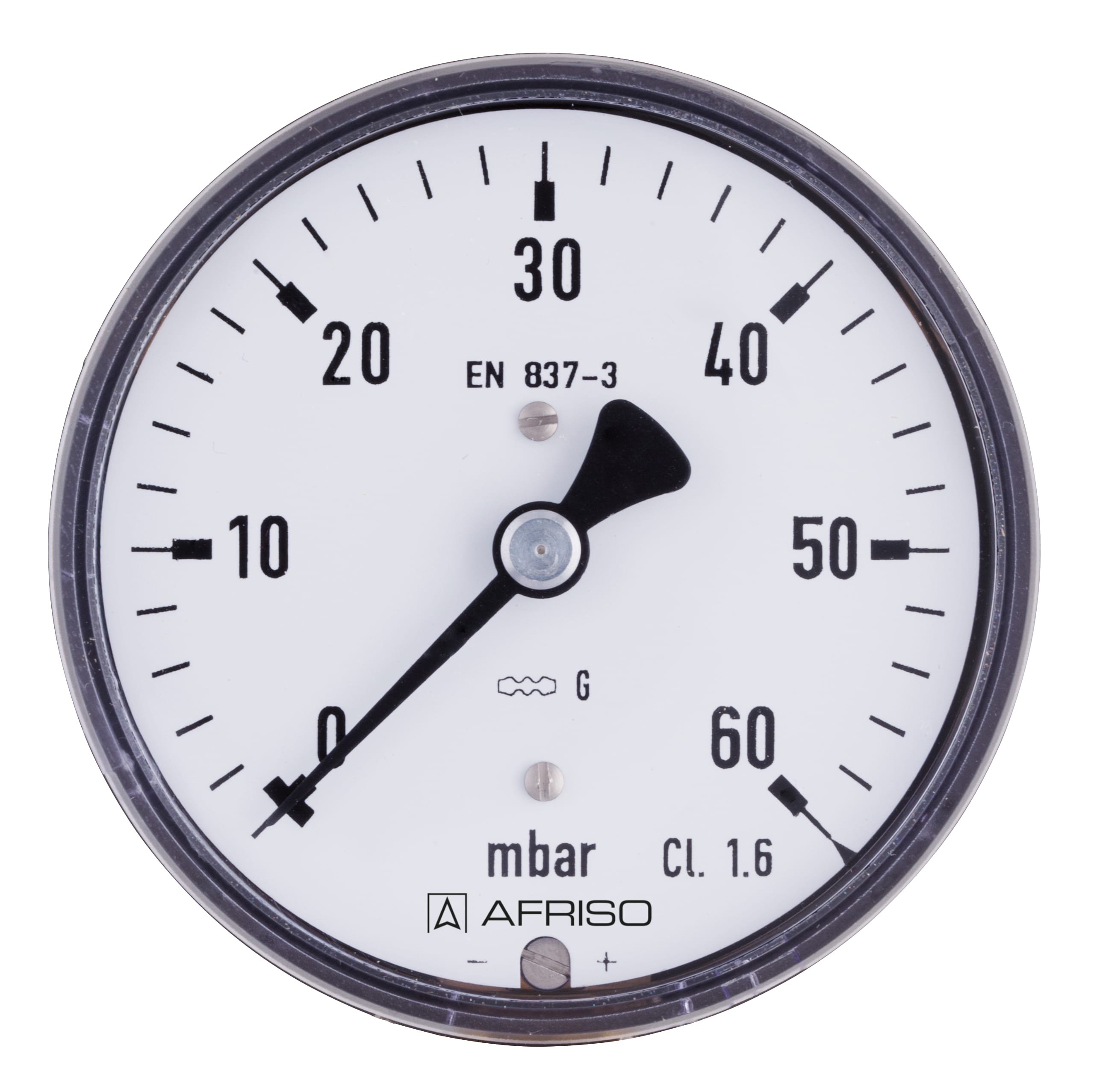

Kapselfeder-Standardmanometer Typ D2

Ausführungen Betriebsanleitung

Gehäuse-⌀63 mm
AnschlussG¼B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-3

  • mit Nullpunktkorrektur
  • ideal zur Messung von niedrigen Druckbereichen
  • GOSSTANDART-zertifiziert

Für gasförmige, trockene Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-25/0 mbardirektKP63 D21135004211
-40/0 mbardirektKP63 D21135005211
-60/0 mbardirektKP63 D21135006211
-100/0 mbardirektKP63 D21135007211
-160/0 mbardirektKP63 D21135008211
-250/0 mbardirektKP63 D21135009211
-400/0 mbardirektKP63 D21135010211
-600/0 mbardirektKP63 D21135011211
-1 000/0 mbardirektKP63 D21135012211
0/25 mbardirektKP63 D21135016211
0/40 mbardirektKP63 D21135017211
0/60 mbardirektKP63 D21135018211
0/100 mbardirektKP63 D21135019211
0/160 mbardirektKP63 D21135020211
0/250 mbardirektKP63 D21135021211
0/400 mbardirektKP63 D21135022211
0/600 mbardirektKP63 D21135023211
0/1 000 mbardirektKP63 D21135024211
  • Lagerware
  • Fertigungsware

Typ
D2
Nenngrösse
63 - 63
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0.9 x Skalenendwert
Überlastsicherheit:
1.3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0.6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
NG 63: IP 33 (EN 60529)

Standardausführung

Anschluss
Messing, axial
Messglied
Kapselfeder, CuBe-Legierung
Zeigerwerk
Messing
Nullpunktkorrektur
frontseitig
Dichtung
NBR (Perbunan)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Stahlblech, schwarz
Sichtscheibe
Kunststoff, eingeclipst

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

Anschluss axial

PRO_TEC_BEP_KP_D21X-D31X_S.TIF

854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Betriebsanleitungen
Industrietechnik
PDF

Optionen für Kapselfeder-Manometer
Abb.
Bezeichnung
Drosselschraube Messing NG 63 Bohrung wahlweise 0.3 – 0.5 – 0.7 mm (bitte angeben) | 38097
rote Markierung auf Zifferblatt NG 63 | 38184
1 Markenzeiger rot NG 63 SD von aussen verstellbar mit Schraubendreher | 38115
1 Markenzeiger rot NG 63 DK von aussen verstellbar mit Drehknopf | 38188
Klischeeerstellung je Skala und Farbe NG 63 Skalengestaltung nach EN 837-1, andere auf Anfrage | 38153
Zusatzfarbe NG 63 | 38165
