Industrietechnik Mechanische Druckmessgeräte KP63 D331
PRO_TEC_SCD_MANOMETER_AX_DX3Y.TIF
PRO_TEC_SCD_MANOMETER_AX_DX3Y.TIF
Bilder 1

KP63 D331

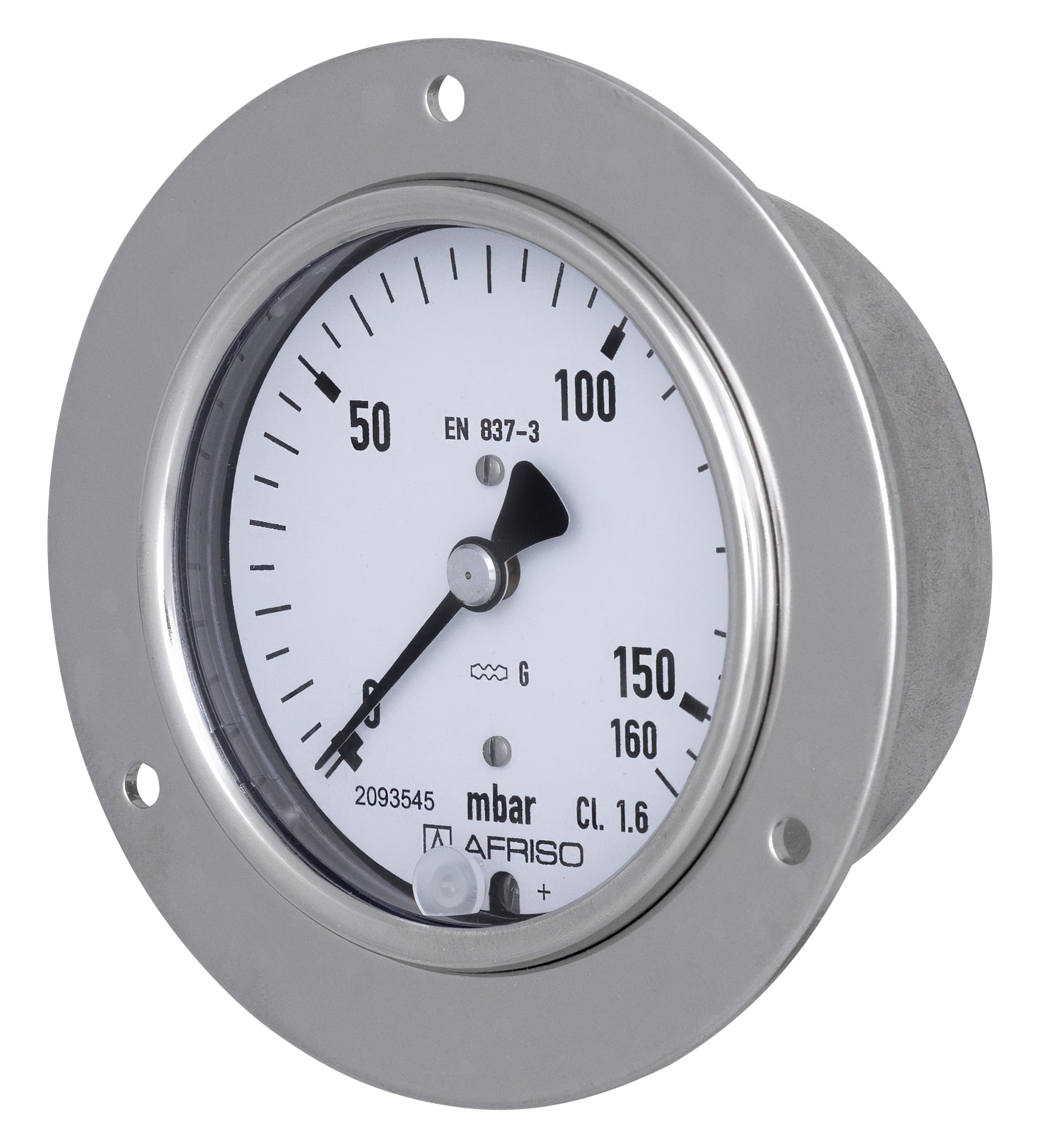

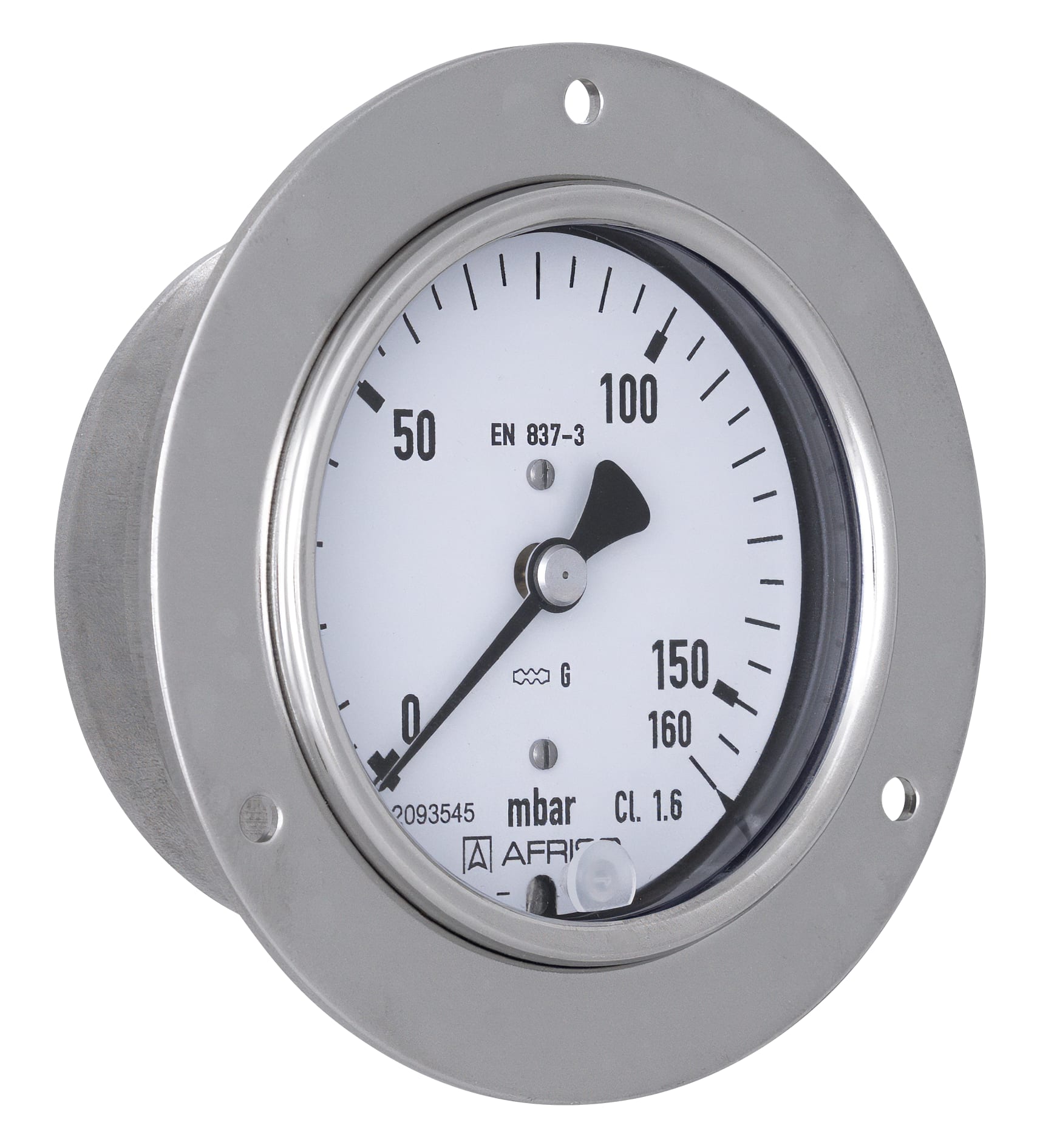

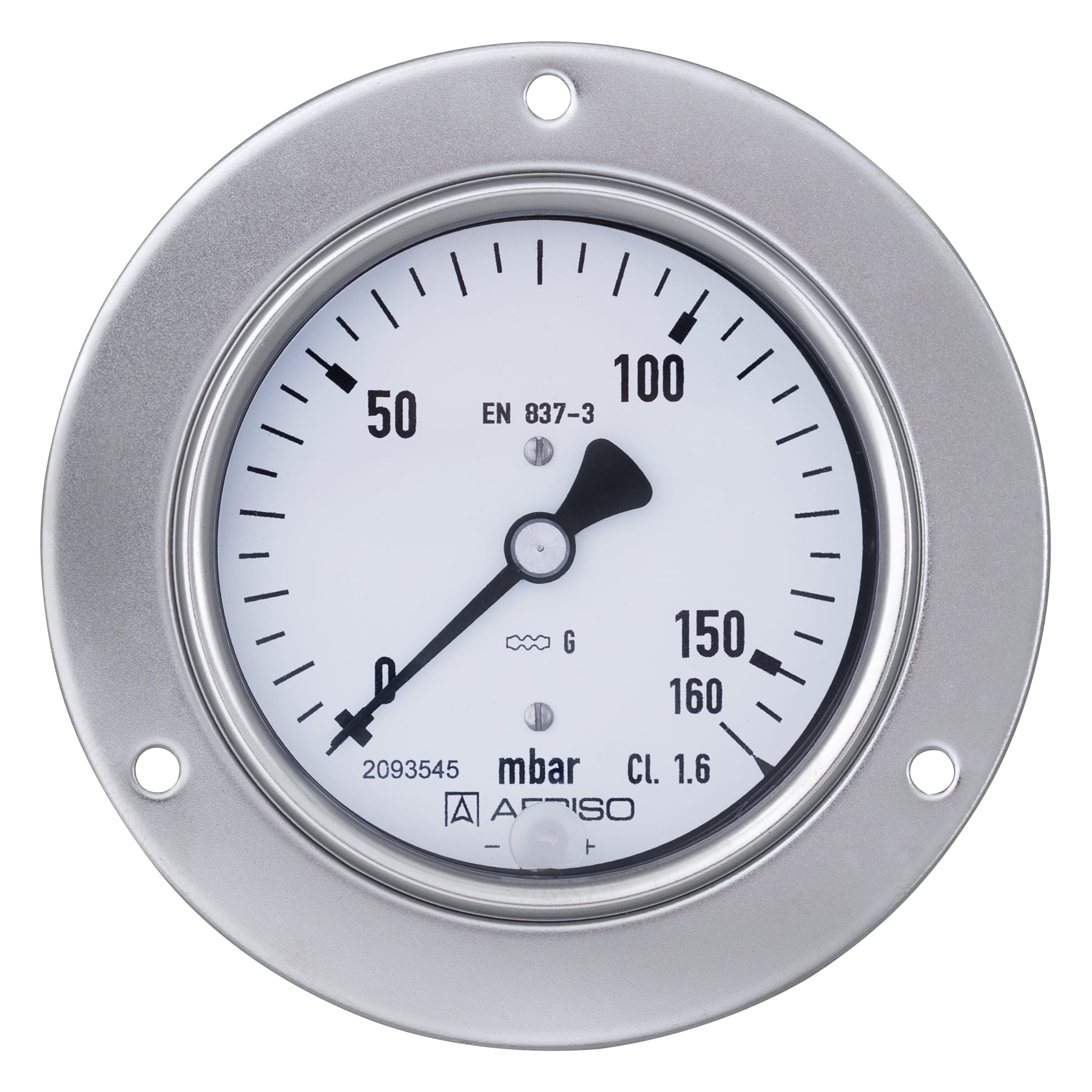

Kapselfeder-Standardmanometer Typ D3

Ausführungen Betriebsanleitung

Gehäuse-⌀63 mm
AnschlussG¼B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-3

  • mit Nullpunktkorrektur
  • ideal zur Messung von niedrigen Druckbereichen
  • GOSSTANDART-zertifiziert

Für gasförmige, trockene Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-25/0 mbar3-LochfrontflanschKP63 D33135004331
-40/0 mbar3-LochfrontflanschKP63 D33135005331
-60/0 mbar3-LochfrontflanschKP63 D33135006331
-100/0 mbar3-LochfrontflanschKP63 D33135007331
-160/0 mbar3-LochfrontflanschKP63 D33135008331
-250/0 mbar3-LochfrontflanschKP63 D33135009331
-400/0 mbar3-LochfrontflanschKP63 D33135010331
-600/0 mbar3-LochfrontflanschKP63 D33135011331
-1 000/0 mbar3-LochfrontflanschKP63 D33135012331
0/25 mbar3-LochfrontflanschKP63 D33135016331
0/40 mbar3-LochfrontflanschKP63 D33135017331
0/60 mbar3-LochfrontflanschKP63 D33135018331
0/100 mbar3-LochfrontflanschKP63 D33135019331
0/160 mbar3-LochfrontflanschKP63 D33135020331
0/250 mbar3-LochfrontflanschKP63 D33135021331
0/400 mbar3-LochfrontflanschKP63 D33135022331
0/600 mbar3-LochfrontflanschKP63 D33135023331
0/1 000 mbar3-LochfrontflanschKP63 D33135024331
  • Lagerware
  • Fertigungsware

Typ
D3
Nenngrösse
63 - 63
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0.9 x Skalenendwert
Überlastsicherheit:
1.3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0.6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
NG 63: IP 33 (EN 60529)

Standardausführung

Anschluss
Messing, axial
Messglied
Kapselfeder, CuBe-Legierung
Zeigerwerk
Messing
Nullpunktkorrektur
frontseitig
Dichtung
NBR (Perbunan)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Sichtscheibe
Kunststoff, eingeclipst

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

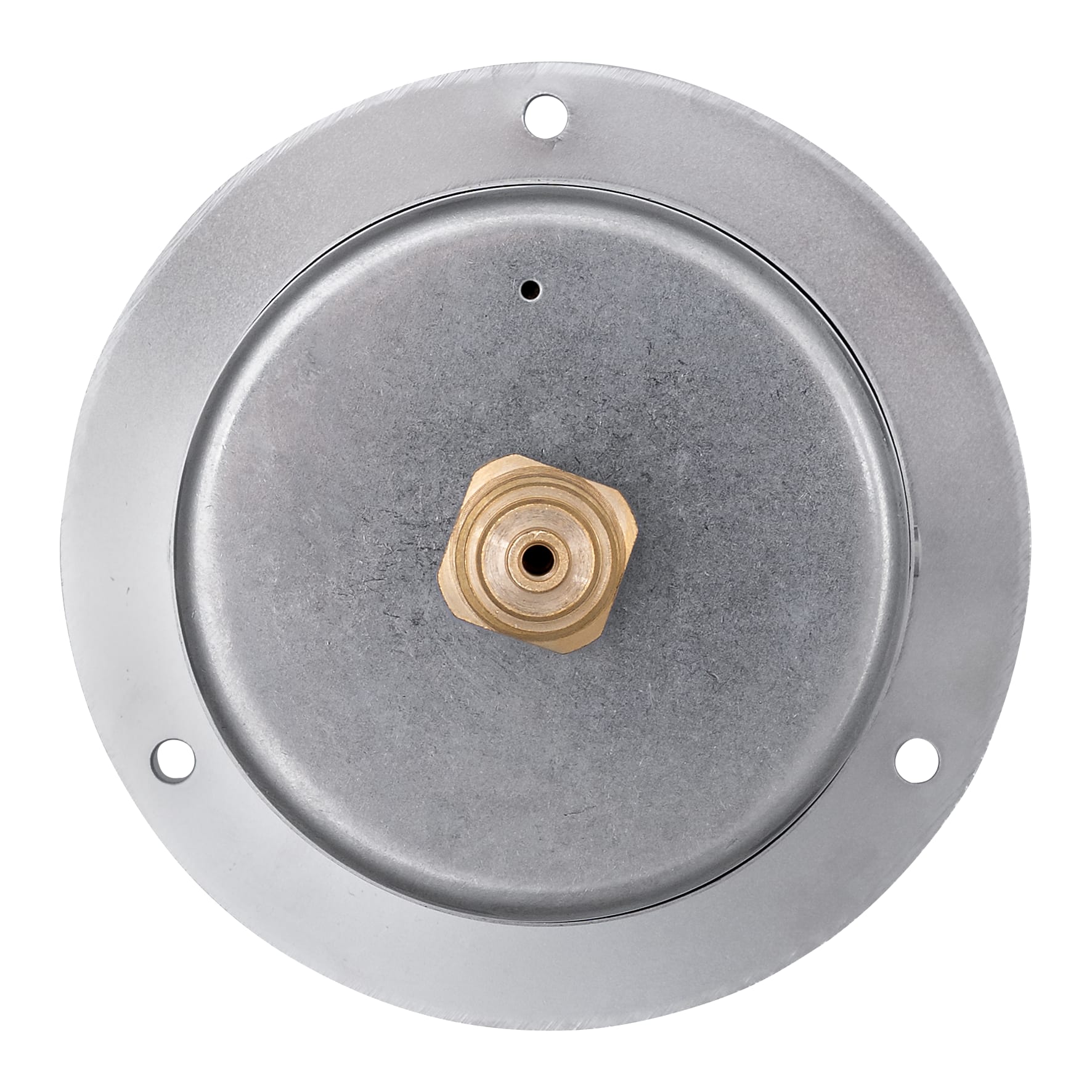

Anschluss axial, 3-Lochfrontflansch

PRO_TEC_BEP_KP_D22X-D33X_S.TIF

854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Betriebsanleitungen
Industrietechnik
PDF

Optionen für Kapselfeder-Manometer
Abb.
Bezeichnung
Anschlussstutzen vernickelt NG 63 | 38084
Drosselschraube Messing NG 63 Bohrung wahlweise 0.3 – 0.5 – 0.7 mm (bitte angeben) | 38097
rote Markierung auf Zifferblatt NG 63 | 38184
1 Markenzeiger rot NG 63 SD von aussen verstellbar mit Schraubendreher | 38115
1 Markenzeiger rot NG 63 DK von aussen verstellbar mit Drehknopf | 38188
Sichtscheibe Sicherheitsverbundglas NG 63 | 38072
Klischeeerstellung je Skala und Farbe NG 63 Skalengestaltung nach EN 837-1, andere auf Anfrage | 38153
Zusatzfarbe NG 63 | 38165
