Industrietechnik Mechanische Druckmessgeräte KP63 D351
PRO_TEC_SCD_MANOMETER_AX_DX5Y.TIF
PRO_TEC_SCD_MANOMETER_AX_DX5Y.TIF
Bilder 1

KP63 D351

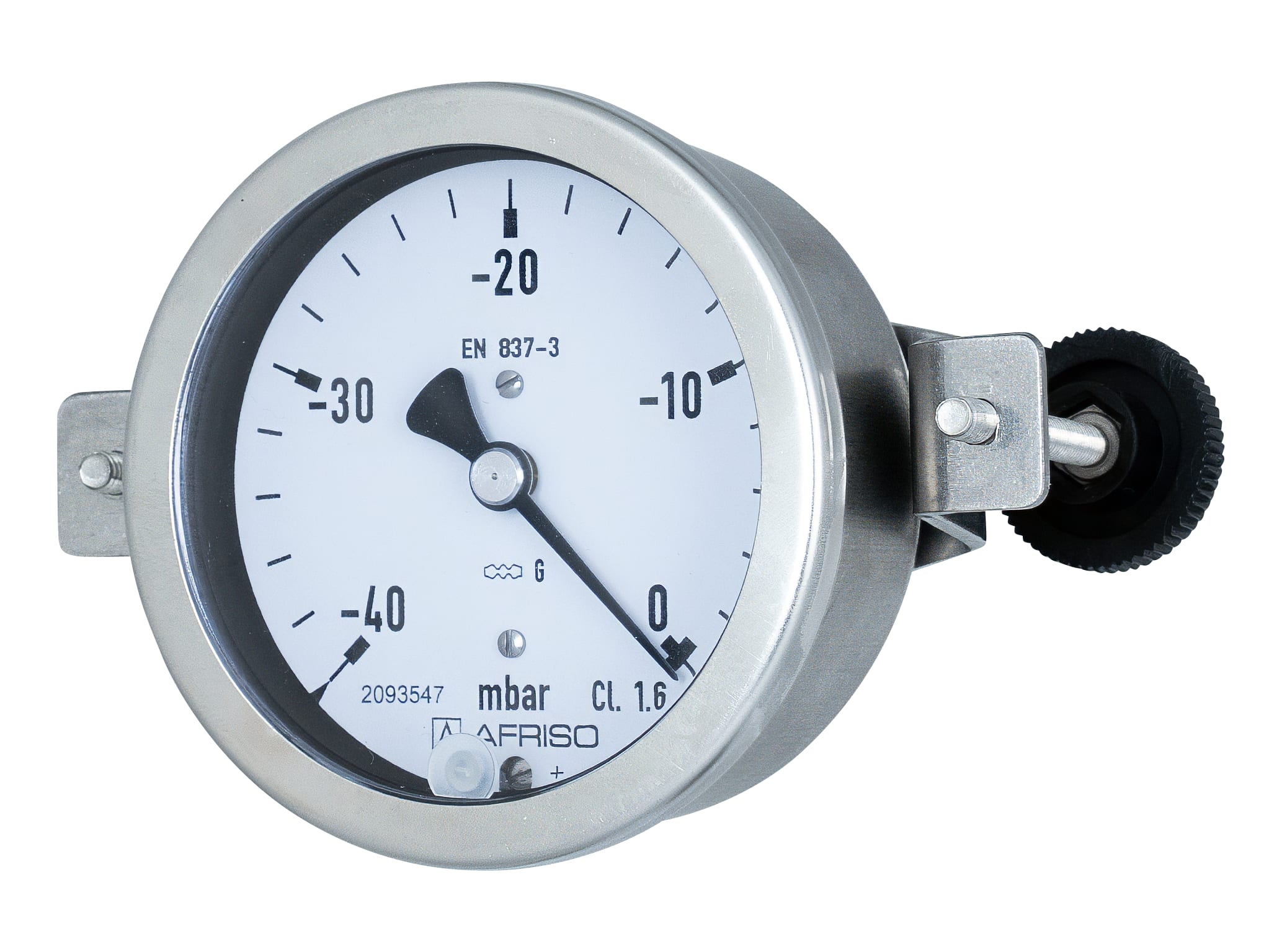

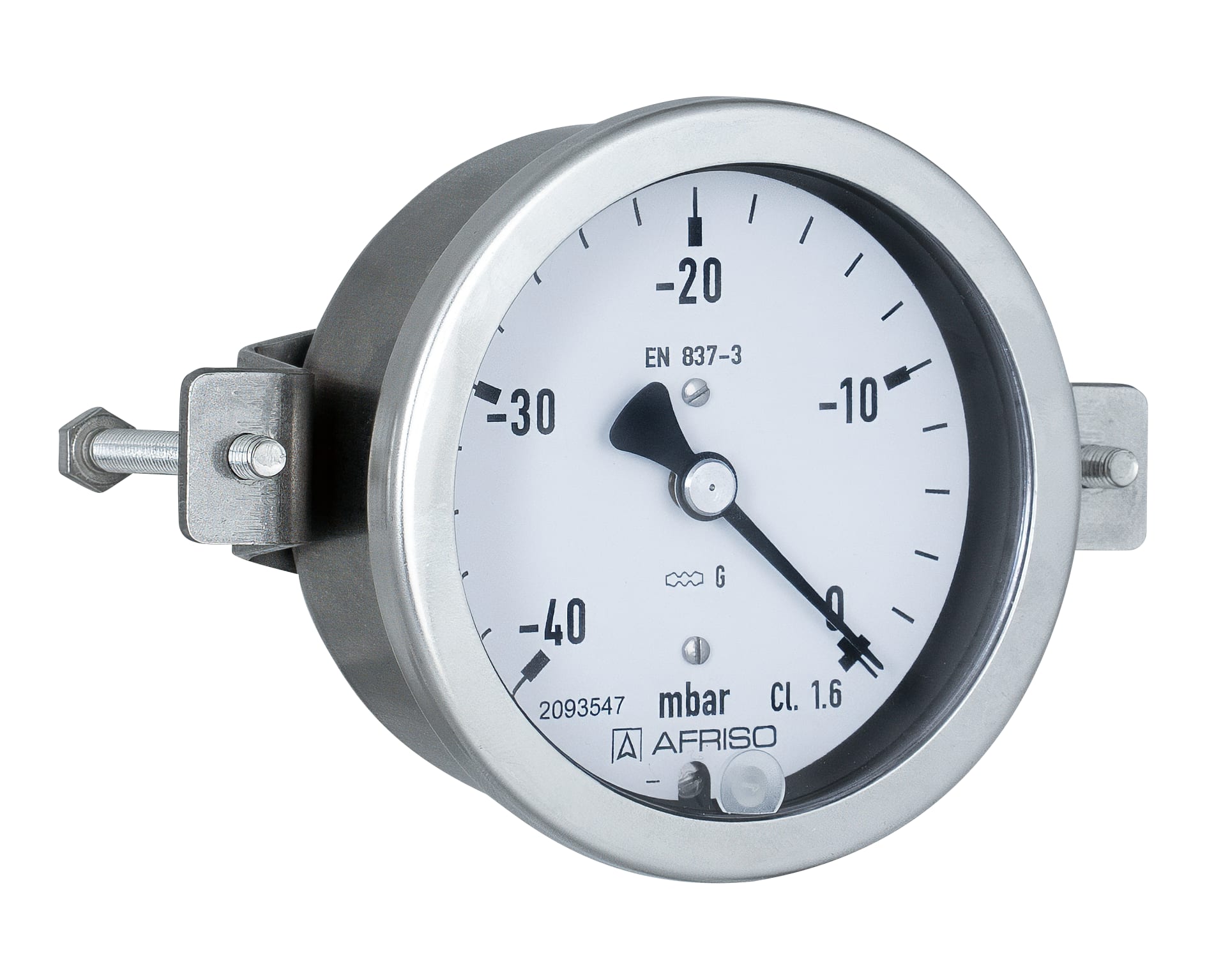

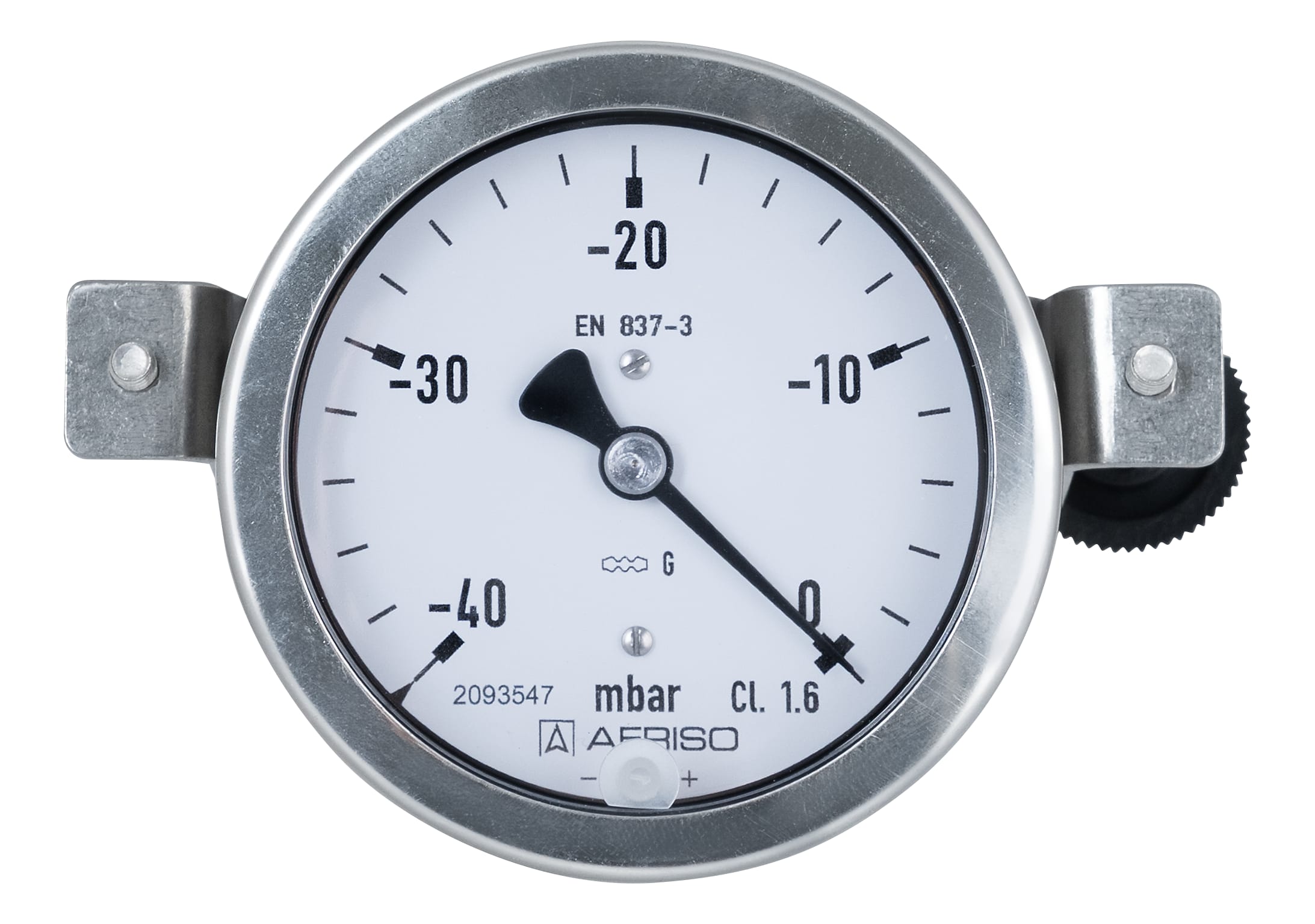

Kapselfeder-Standardmanometer Typ D3

Ausführungen Betriebsanleitung

Gehäuse-⌀63 mm
AnschlussG¼B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-3

  • mit Nullpunktkorrektur
  • ideal zur Messung von niedrigen Druckbereichen
  • GOSSTANDART-zertifiziert

Für gasförmige, trockene Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-25/0 mbar3-Kantfrontring mit BügelbefestigungKP63 D35135004351
-40/0 mbar3-Kantfrontring mit BügelbefestigungKP63 D35135005351
-60/0 mbar3-Kantfrontring mit BügelbefestigungKP63 D35135006351
-100/0 mbar3-Kantfrontring mit BügelbefestigungKP63 D35135007351
-160/0 mbar3-Kantfrontring mit BügelbefestigungKP63 D35135008351
-250/0 mbar3-Kantfrontring mit BügelbefestigungKP63 D35135009351
-400/0 mbar3-Kantfrontring mit BügelbefestigungKP63 D35135010351
-600/0 mbar3-Kantfrontring mit BügelbefestigungKP63 D35135011351
-1 000/0 mbar3-Kantfrontring mit BügelbefestigungKP63 D35135012351
0/25 mbar3-Kantfrontring mit BügelbefestigungKP63 D35135016351
0/40 mbar3-Kantfrontring mit BügelbefestigungKP63 D35135017351
0/60 mbar3-Kantfrontring mit BügelbefestigungKP63 D35135018351
0/100 mbar3-Kantfrontring mit BügelbefestigungKP63 D35135019351
0/160 mbar3-Kantfrontring mit BügelbefestigungKP63 D35135020351
0/250 mbar3-Kantfrontring mit BügelbefestigungKP63 D35135021351
0/400 mbar3-Kantfrontring mit BügelbefestigungKP63 D35135022351
0/600 mbar3-Kantfrontring mit BügelbefestigungKP63 D35135023351
0/1 000 mbar3-Kantfrontring mit BügelbefestigungKP63 D35135024351
  • Lagerware
  • Fertigungsware

Typ
D3
Nenngrösse
63 - 63
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0.9 x Skalenendwert
Überlastsicherheit:
1.3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0.6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
NG 63: IP 33 (EN 60529)

Standardausführung

Anschluss
Messing, axial
Messglied
Kapselfeder, CuBe-Legierung
Zeigerwerk
Messing
Nullpunktkorrektur
frontseitig
Dichtung
NBR (Perbunan)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Sichtscheibe
Kunststoff, eingeclipst

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

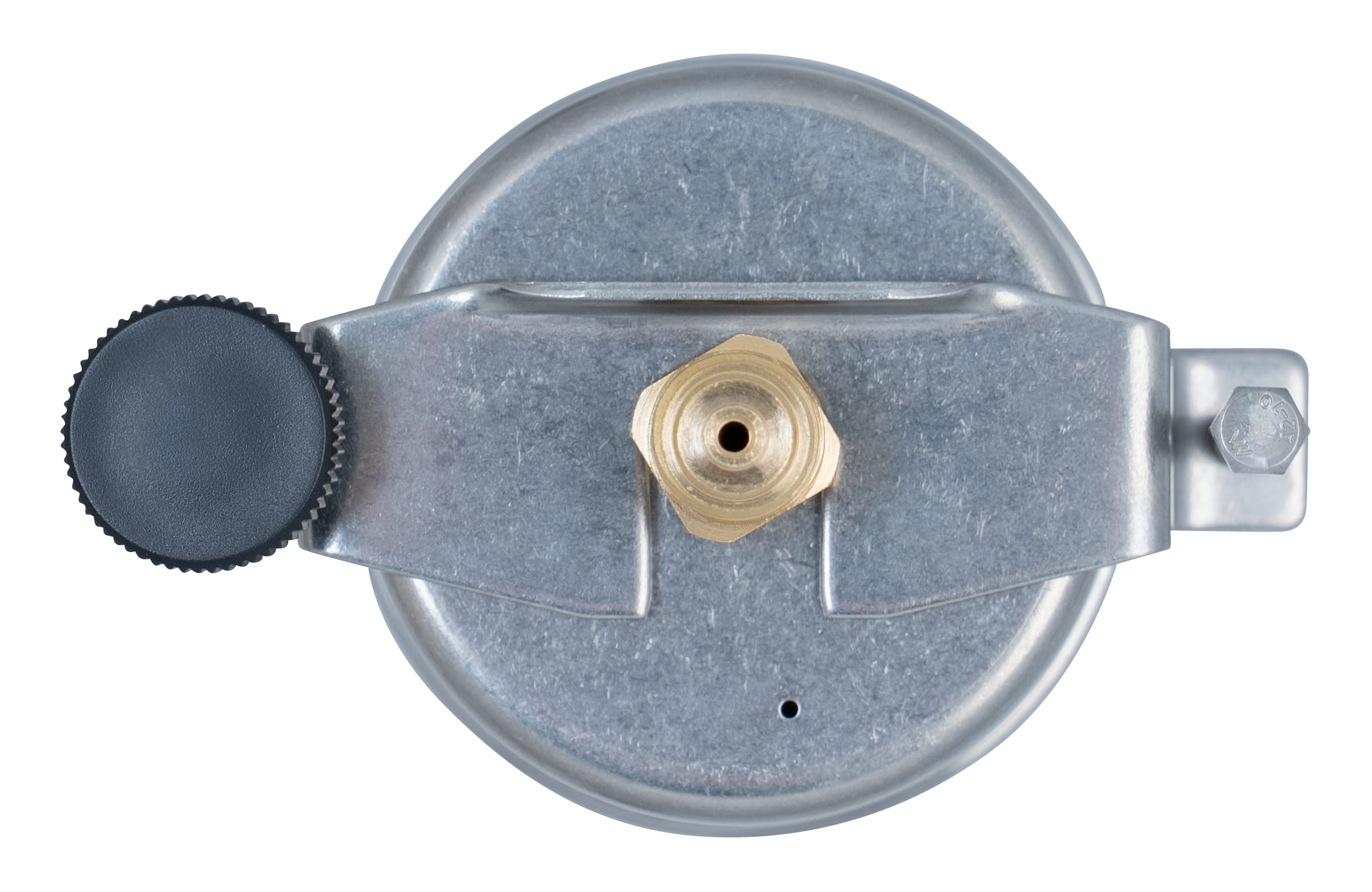

Anschluss axial, Bördelringgehäuse mit Bügelbefestigung NG 63

PRO_TEC_BEP_KP63_D35X_S.TIF

854_017_0336-00.PDF

Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck

Betriebsanleitungen
Industrietechnik
PDF

Optionen für Kapselfeder-Manometer
Abb.
Bezeichnung
Anschlussstutzen vernickelt NG 63 | 38084
Drosselschraube Messing NG 63 Bohrung wahlweise 0.3 – 0.5 – 0.7 mm (bitte angeben) | 38097
rote Markierung auf Zifferblatt NG 63 | 38184
1 Markenzeiger rot NG 63 SD von aussen verstellbar mit Schraubendreher | 38115
1 Markenzeiger rot NG 63 DK von aussen verstellbar mit Drehknopf | 38188
Sichtscheibe Sicherheitsverbundglas NG 63 | 38072
Klischeeerstellung je Skala und Farbe NG 63 Skalengestaltung nach EN 837-1, andere auf Anfrage | 38153
Zusatzfarbe NG 63 | 38165
