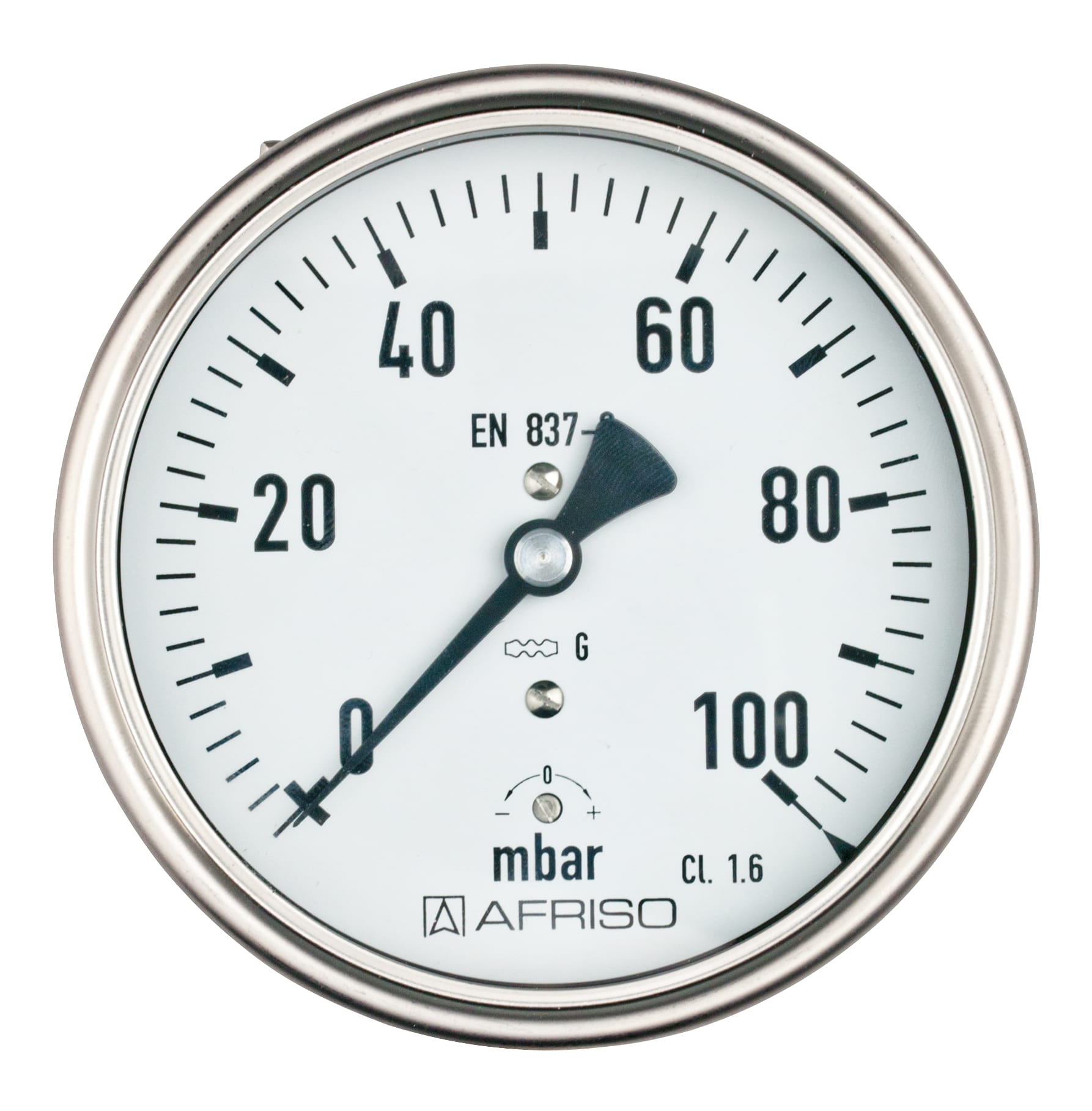

KP63 D411

Kapselfeder-Standardmanometer Typ D4

Ausführungen Betriebsanleitung

Gehäuse-⌀63 mm
AnschlussG¼B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-3

  • mit Nullpunktkorrektur
  • optional 10-fach über- und/oder unterdrucksicher
  • extrem niedrige Messbereiche ab 0/6 mbar
  • GOSSTANDART-zertifiziert

Für gasförmige, trockene Medien, die Kupferlegierungen nicht angreifen.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!

AnzeigebereichEinbauartTypArtikelnummer
-25/0 mbardirektKP63 D41135004411
-40/0 mbardirektKP63 D41135005411
-60/0 mbardirektKP63 D41135006411
-100/0 mbardirektKP63 D41135007411
-160/0 mbardirektKP63 D41135008411
-250/0 mbardirektKP63 D41135009411
-400/0 mbardirektKP63 D41135010411
-600/0 mbardirektKP63 D41135011411
-1 000/0 mbardirektKP63 D41135012411
0/25 mbardirektKP63 D41135016411
0/40 mbardirektKP63 D41135017411
0/60 mbardirektKP63 D41135018411
0/100 mbardirektKP63 D41135019411
0/160 mbardirektKP63 D41135020411
0/250 mbardirektKP63 D41135021411
0/400 mbardirektKP63 D41135022411
0/600 mbardirektKP63 D41135023411
0/1 000 mbardirektKP63 D41135024411
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngrösse
63 - 63
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0.9 x Skalenendwert
Überlastsicherheit:
1.3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0.6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
NG 63: IP 33 (EN 60529)

Standardausführung

Anschluss
Messing, axial
Messglied
Kapselfeder, CuBe-Legierung
Zeigerwerk
Messing
Nullpunktkorrektur
frontseitig
Dichtung
NBR (Perbunan)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Bajonettring
Edelstahl 304
Sichtscheibe
D411: Instrumentenglas
