KP63Ch D432

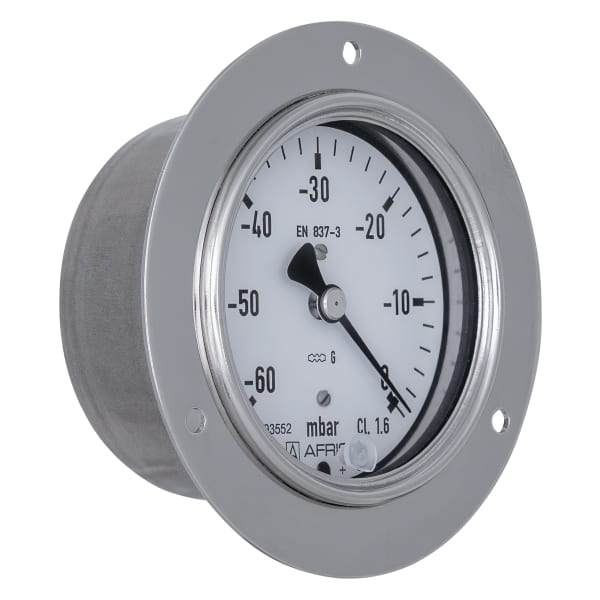

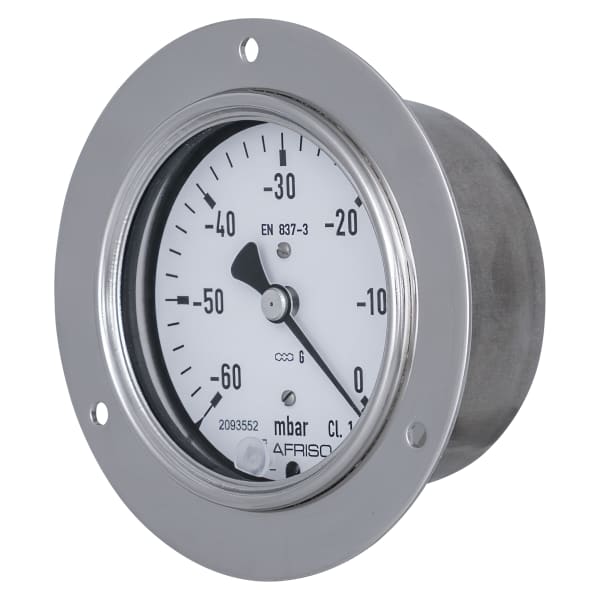

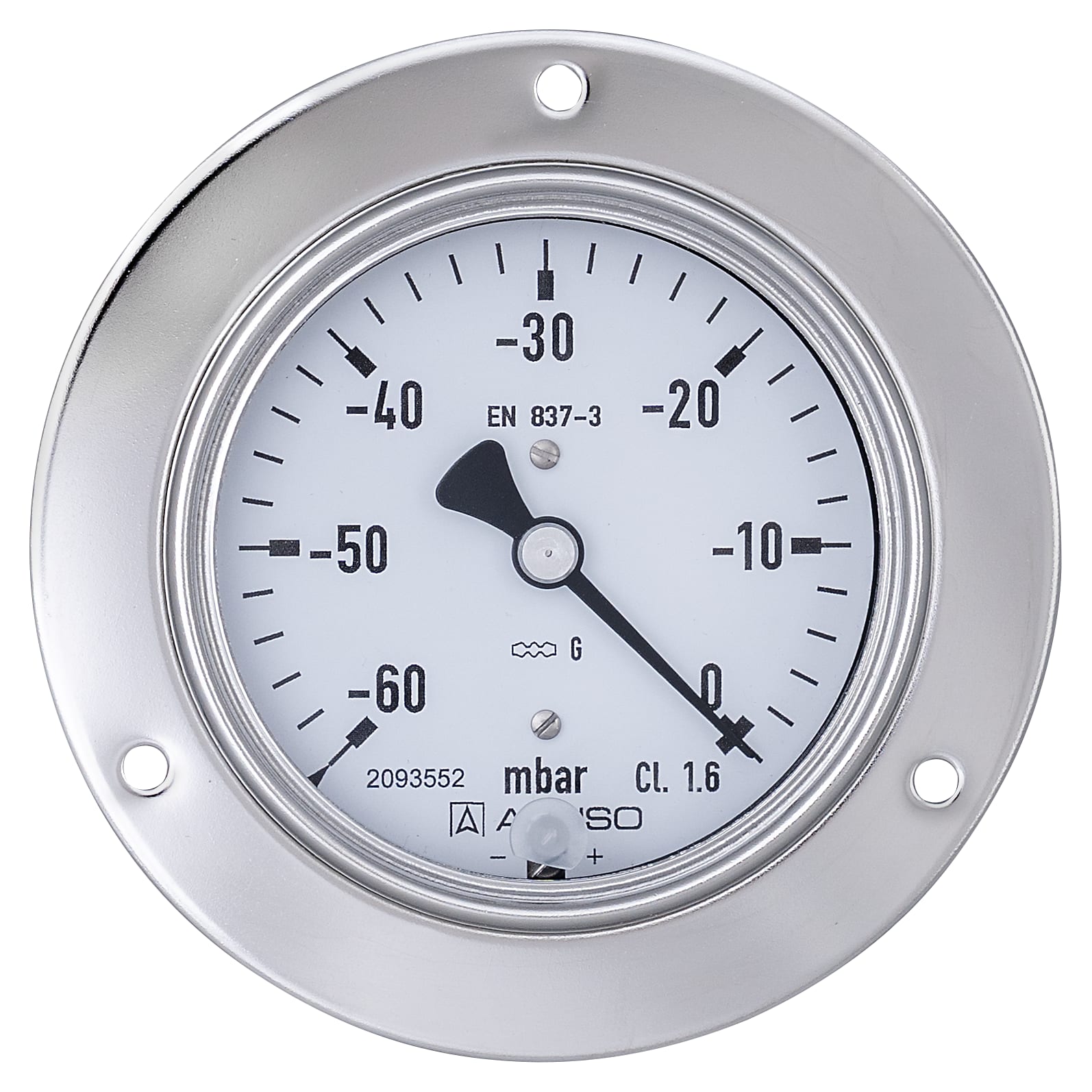

Kapselfeder-Chemiemanometer Typ D4

Ausführungen Betriebsanleitung

Gehäuse-⌀63 mm
AnschlussG¼B
Ausrichtungaxial
Genauigkeitsklasse1,6
NormEN 837-3

  • mit Nullpunktkorrektur
  • robustes Edelstahlgehäuse (mit Bajonettring)
  • mediumberührte Teile und Zeigerwerk aus Edelstahl
  • GOSSTANDART-zertifiziert
  • Ex-Ausführung (optional)

Für gasförmige, trockene und aggressive Medien, auch in aggressiver Umgebung.

AnzeigebereichEinbauartTypArtikelnummer
-25/0 mbar3-LochfrontflanschKP63Ch D43235004432
-40/0 mbar3-LochfrontflanschKP63Ch D43235005432
-60/0 mbar3-LochfrontflanschKP63Ch D43235006432
-100/0 mbar3-LochfrontflanschKP63Ch D43235007432
-160/0 mbar3-LochfrontflanschKP63Ch D43235008432
-250/0 mbar3-LochfrontflanschKP63Ch D43235009432
-400/0 mbar3-LochfrontflanschKP63Ch D43235010432
-600/0 mbar3-LochfrontflanschKP63Ch D43235011432
-1 000/0 mbar3-LochfrontflanschKP63Ch D43235012432
0/25 mbar3-LochfrontflanschKP63Ch D43235016432
0/40 mbar3-LochfrontflanschKP63Ch D43235017432
0/60 mbar3-LochfrontflanschKP63Ch D43235018432
0/100 mbar3-LochfrontflanschKP63Ch D43235019432
0/160 mbar3-LochfrontflanschKP63Ch D43235020432
0/250 mbar3-LochfrontflanschKP63Ch D43235021432
0/400 mbar3-LochfrontflanschKP63Ch D43235022432
0/600 mbar3-LochfrontflanschKP63Ch D43235023432
0/1 000 mbar3-LochfrontflanschKP63Ch D43235024432
  • Lagerware
  • Fertigungsware

Typ
D4
Nenngrösse
63 - 63
Genauigkeitsklasse (EN 837-3/6)
1,6
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
Verwendungsbereich
ruhende Belastung:
Skalenendwert
dynamische Belastung:
0.9 x Skalenendwert
Überlastsicherheit:
1.3 x Skalenendwert
Temperatureinsatzbereich
Medium:
max. 100 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,6 %/10 K,
bei Temperaturabnahme ca. ± 0.6 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 32 (EN 60529)

Standardausführung

Anschluss
Edelstahl 316 Ti/316 L, axial
Messglied
Kapselfeder, Edelstahl 316 Ti/316 L
Zeigerwerk
Edelstahl
Nullpunktkorrektur
frontseitig
Dichtung
FKM (Viton)
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Bajonettring
Edelstahl 304
Sichtscheibe
D432: Kunststoff (PMMA)

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

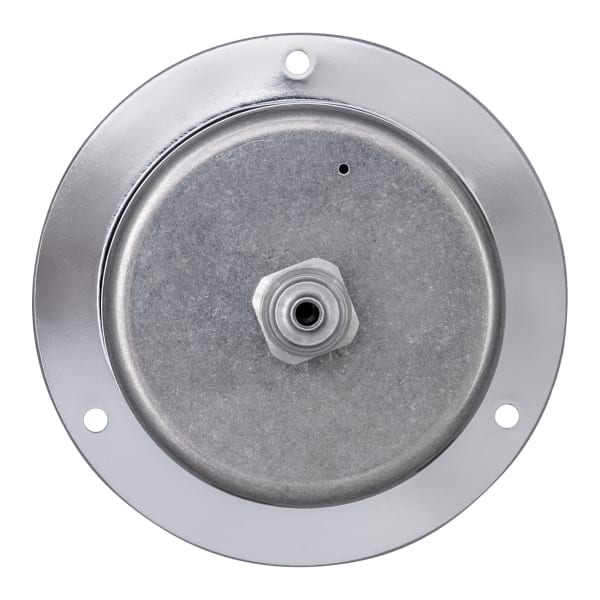

Anschluss axial, 3-Lochfrontflansch

PRO_TEC_BEP_KAPSELFEDER_CHEMIE_D4_ANSCHLUSS_AXIAL_2.TIF

854_017_0336-00.PDF
