MF100ChDif D402

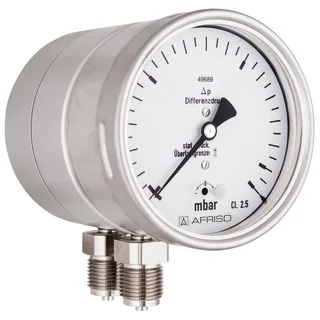

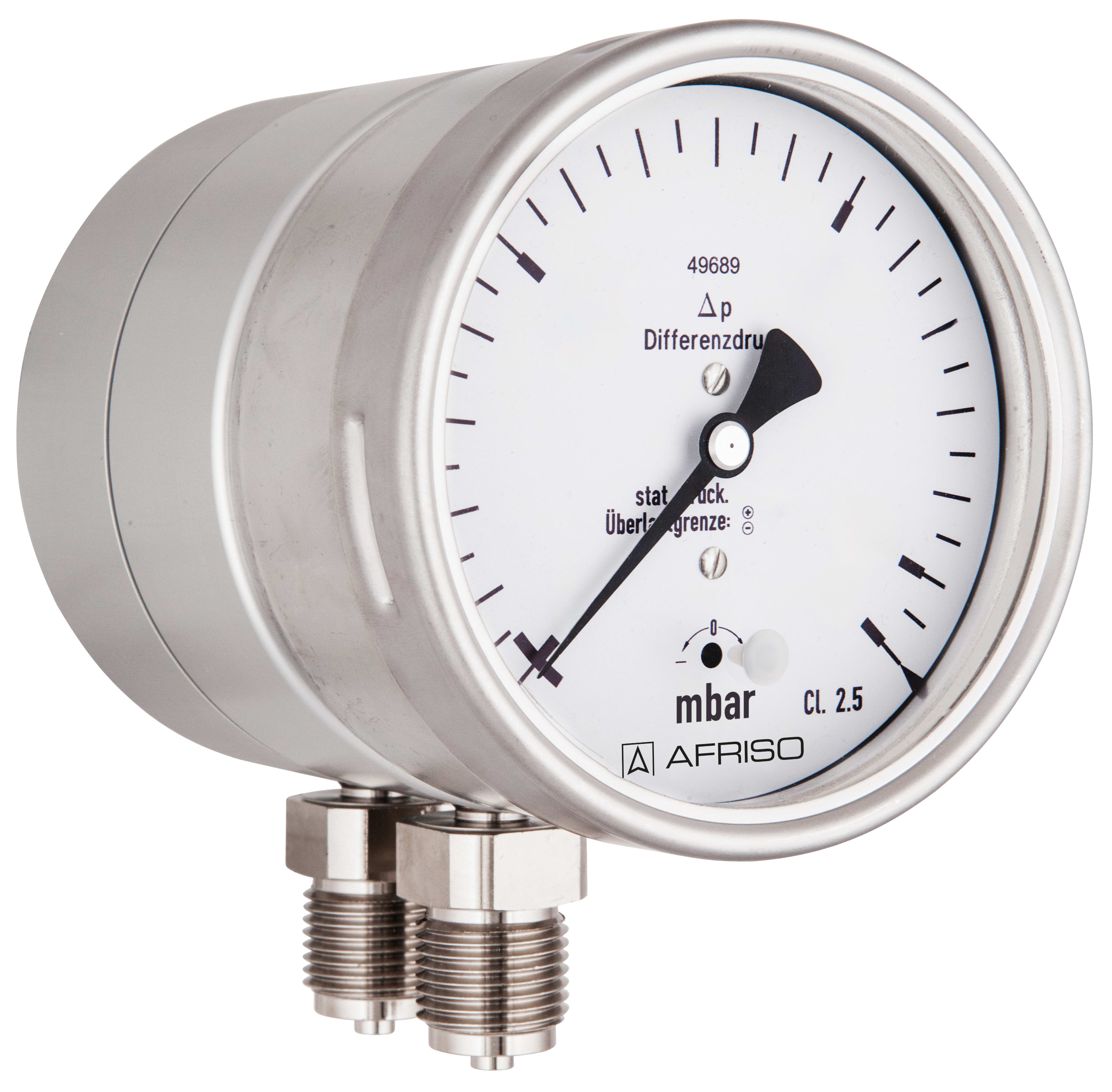

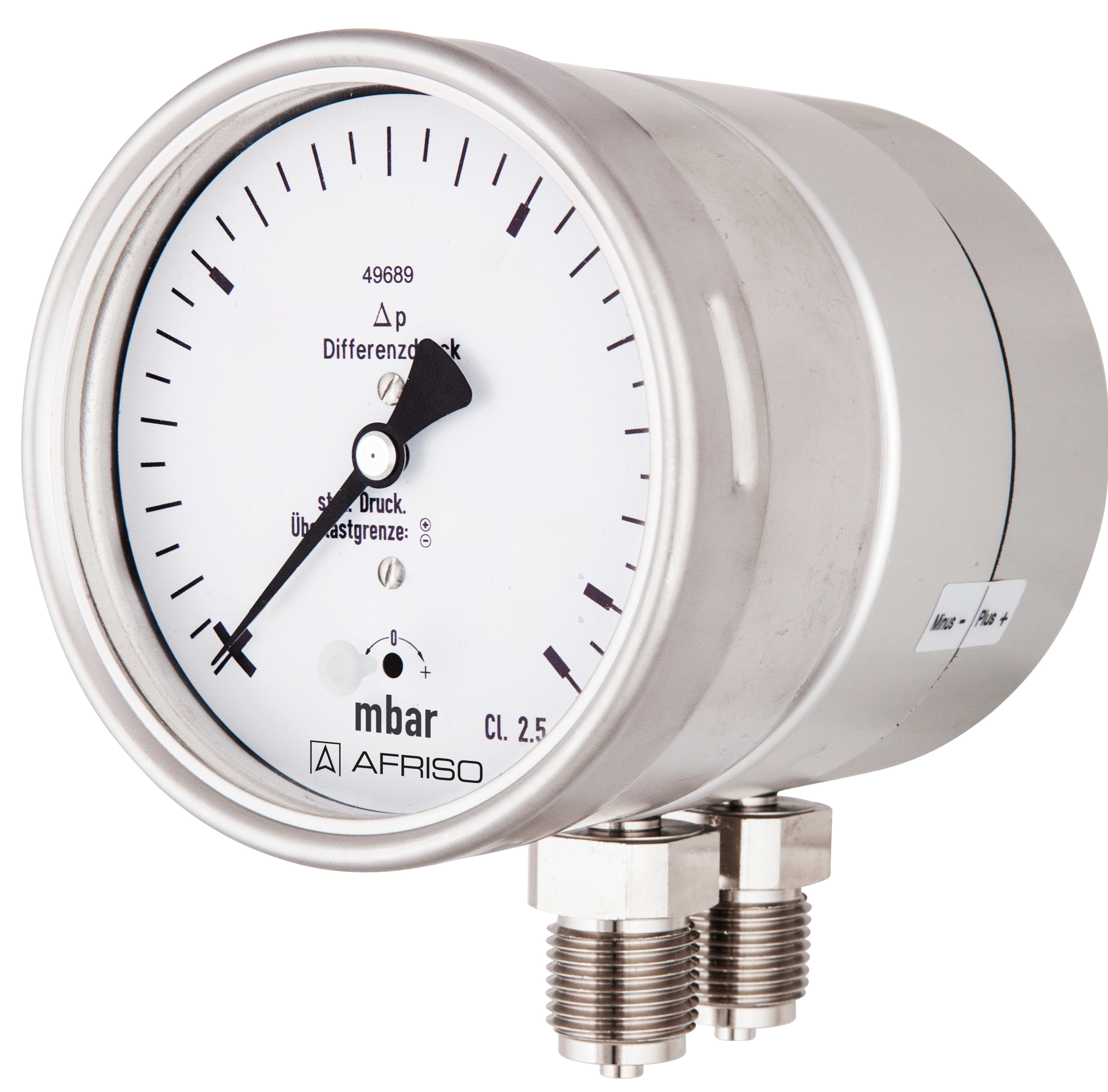

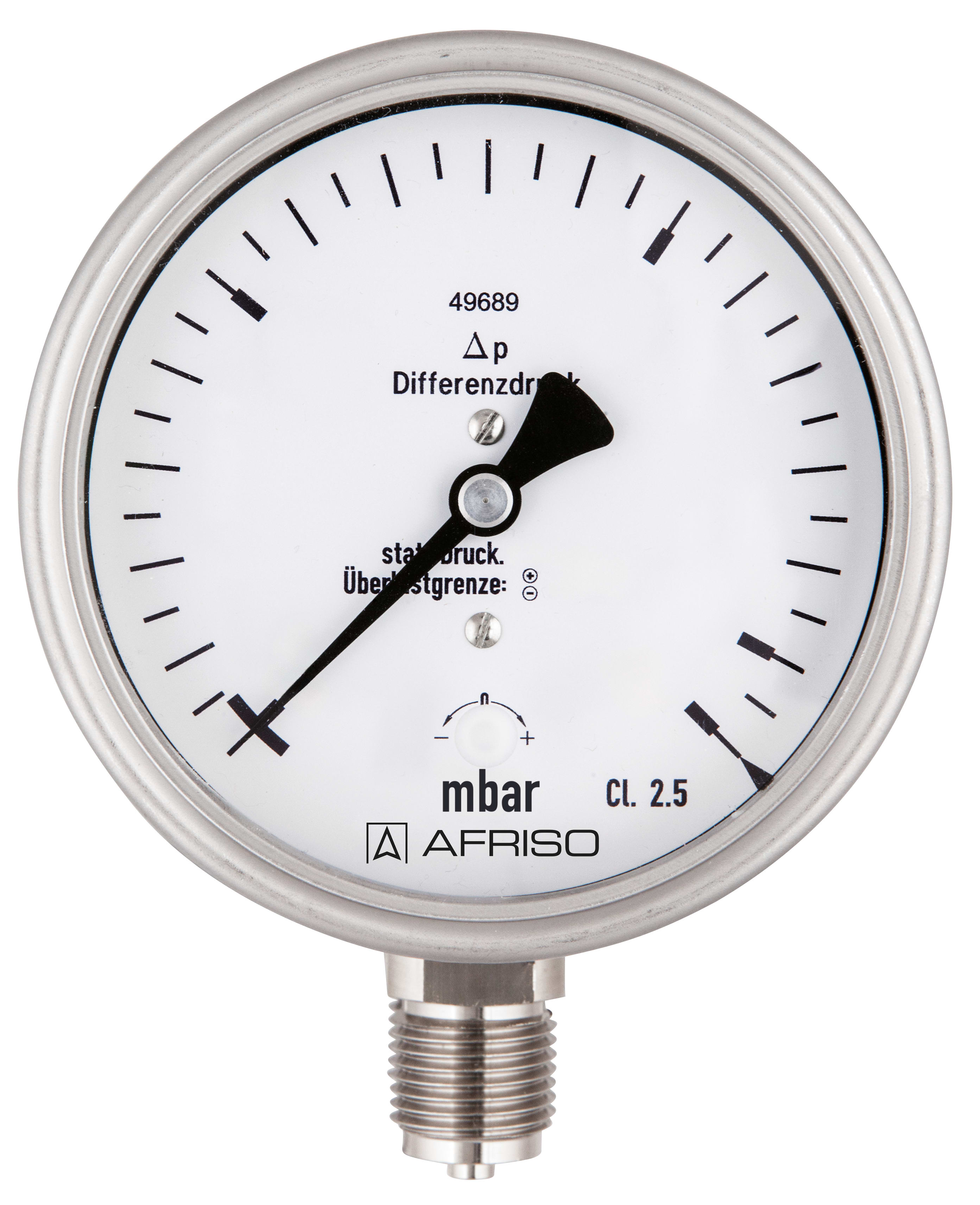

Membran-Feder-Chemiemanometer für Differenzdruck - überlastbar

Ausführungen Betriebsanleitung

  • direkte Anzeige des Differenzdruckes
  • hohe Überlastfestigkeit
  • kompakte Bauweise
  • hohe chemische Beständigkeit
  • Grenzsignalgeber optional

Zur Differenzdruckmessung bei niedrigem Differenzdruck und hohem statischen Druck. Für gasförmige und flüssige, aggressive nicht hochviskose Medien, auch in aggressiver Umgebung. Besonders geeignet zur Überwachung von Filtern, Pumpen und Rohrleitungssystemen.

TypGehäuse-⌀GehäuseGenauigkeitsklasseAnschlussAusrichtungAnzeigebereichTypTypArt.-Nr.
MF100ChDif D402100 mmEdelstahl 3042,52 x G½B0/250 mbarMF100ChDifD40288086402
MF100ChDif D402100 mmEdelstahl 3042,52 x G½B0/400 mbarMF100ChDifD40288087402
MF100ChDif D402100 mmEdelstahl 3042,52 x G½B0/600 mbarMF100ChDifD40288088402
  • Lagerware
  • Fertigungsware

Typ
MF ChDif D402
Nenngrösse
100 - 100
Funktion
Die Drücke wirken auf zwei durch eine elastische Membrane getrennte Druckräume. Ein in diesen Druckräumen auftretender Druckunterschied führt zur axialen Auslenkung der Membrane gegen eine Druckfeder und erzeugt den Messweg. Dieser wird mit einer Schubstange auf das Zeigerwerk übertragen. Der Differenzdruck wird mit einem Zeiger direkt angezeigt. Durch Anlage der Membrane an metallische Stützflächen wird eine beidseitige Überdrucksicherheit bis 25 bar erreicht.
Genauigkeitsklasse (EN 837-3/6)
2,5
Anzeigebereiche (EN 837-3/5)
siehe Bestelltabelle
maximaler statischer Druck
25 bar
Überdrucksicherheit
beidseitig bis zum max. statischen Druck
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,5 %/10 K,
bei Temperaturabnahme ca. ± 0.5 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 54 (EN 60529)

Standardausführung

Anschluss
Edelstahl 316 Ti/316 L
MF ChDif: radial, parallel hintereinander
Messglied
Druckfeder, Edelstahl 301
Membrane
FKM (Viton)
Messflansch
Edelstahl 316 Ti/316 L
Zeigerwerk
Edelstahl
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Bajonettring
Edelstahl 304
Sichtscheibe
Sicherheitsverbundglas

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.
