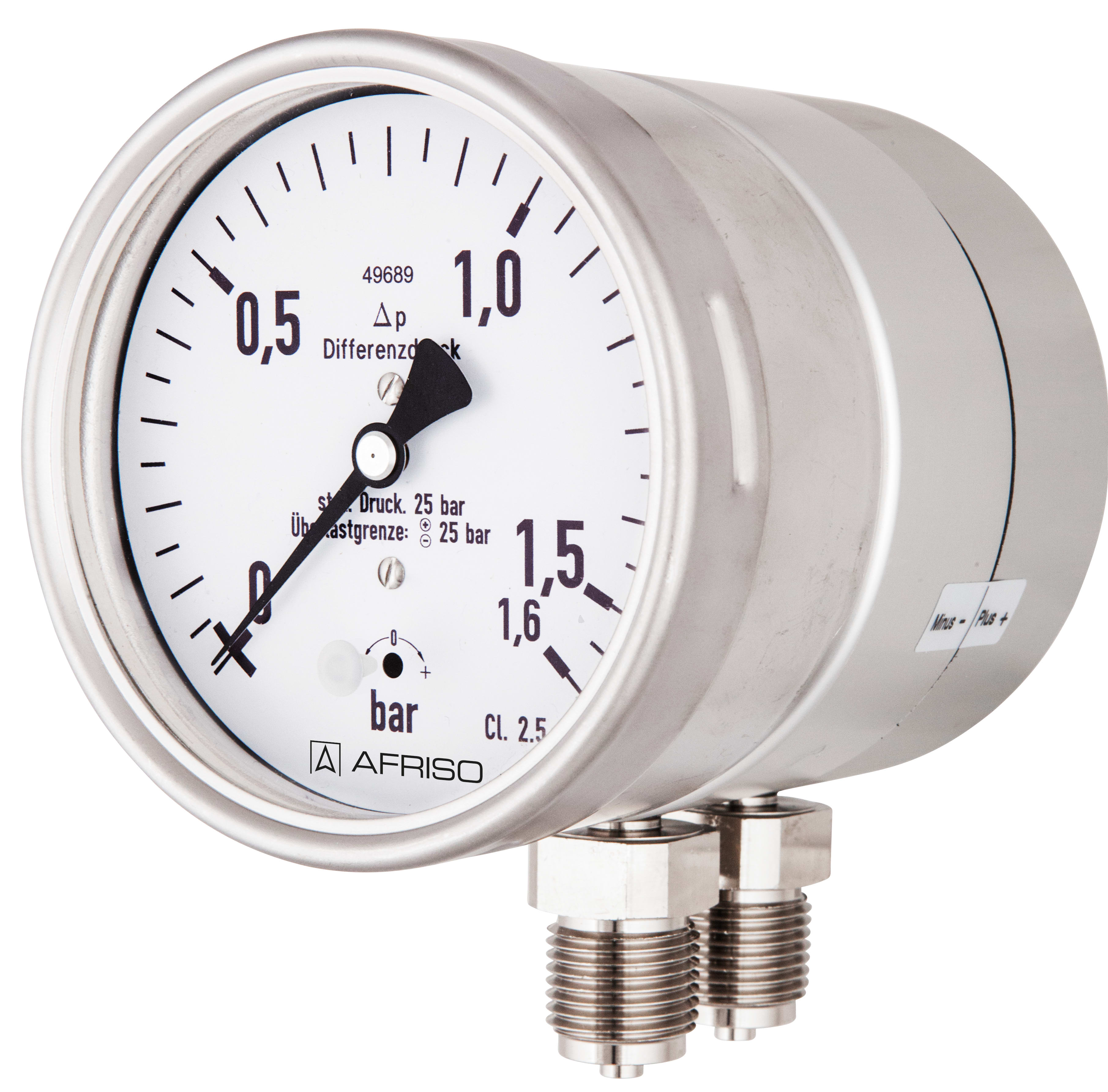

MF100ChDif D402
Membran-Feder-Chemiemanometer für Differenzdruck - überlastbar
- direkte Anzeige des Differenzdruckes
- hohe Überlastfestigkeit
- kompakte Bauweise
- hohe chemische Beständigkeit
- Grenzsignalgeber optional
Zur Differenzdruckmessung bei niedrigem Differenzdruck und hohem statischen Druck. Für gasförmige und flüssige, aggressive nicht hochviskose Medien, auch in aggressiver Umgebung. Besonders geeignet zur Überwachung von Filtern, Pumpen und Rohrleitungssystemen.
- Lagerware
- Fertigungsware
- Typ
- MF ChDif D402
- Nenngrösse
- 100 - 100
- Funktion
- Die Drücke wirken auf zwei durch eine elastische Membrane getrennte Druckräume. Ein in diesen Druckräumen auftretender Druckunterschied führt zur axialen Auslenkung der Membrane gegen eine Druckfeder und erzeugt den Messweg. Dieser wird mit einer Schubstange auf das Zeigerwerk übertragen. Der Differenzdruck wird mit einem Zeiger direkt angezeigt. Durch Anlage der Membrane an metallische Stützflächen wird eine beidseitige Überdrucksicherheit bis 25 bar erreicht.
- Genauigkeitsklasse (EN 837-3/6)
- 2,5
- Anzeigebereiche (EN 837-3/5)
- siehe Bestelltabelle
- maximaler statischer Druck
- 25 bar
- Überdrucksicherheit
- beidseitig bis zum max. statischen Druck
- Temperatureinsatzbereich
- Medium:
- max. 60 °C
- Umgebung:
- -20/+60 °C
- Temperaturverhalten
- Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,5 %/10 K,
bei Temperaturabnahme ca. ± 0.5 %/10 K
vom jeweiligen Skalenendwert
- Schutzart
- IP 54 (EN 60529)
Standardausführung
- Anschluss
- Edelstahl 316 Ti/316 L
- MF ChDif: radial, parallel hintereinander
- Messglied
- Druckfeder, Edelstahl 301
- Membrane
- FKM (Viton)
- Messflansch
- Edelstahl 316 Ti/316 L
- Zeigerwerk
- Edelstahl
- Zifferblatt
- Aluminium, weiß
- Skalierung schwarz
- Zeiger
- Aluminium, schwarz
- Gehäuse
- Edelstahl 304
- Bajonettring
- Edelstahl 304
- Sichtscheibe
- Sicherheitsverbundglas
Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

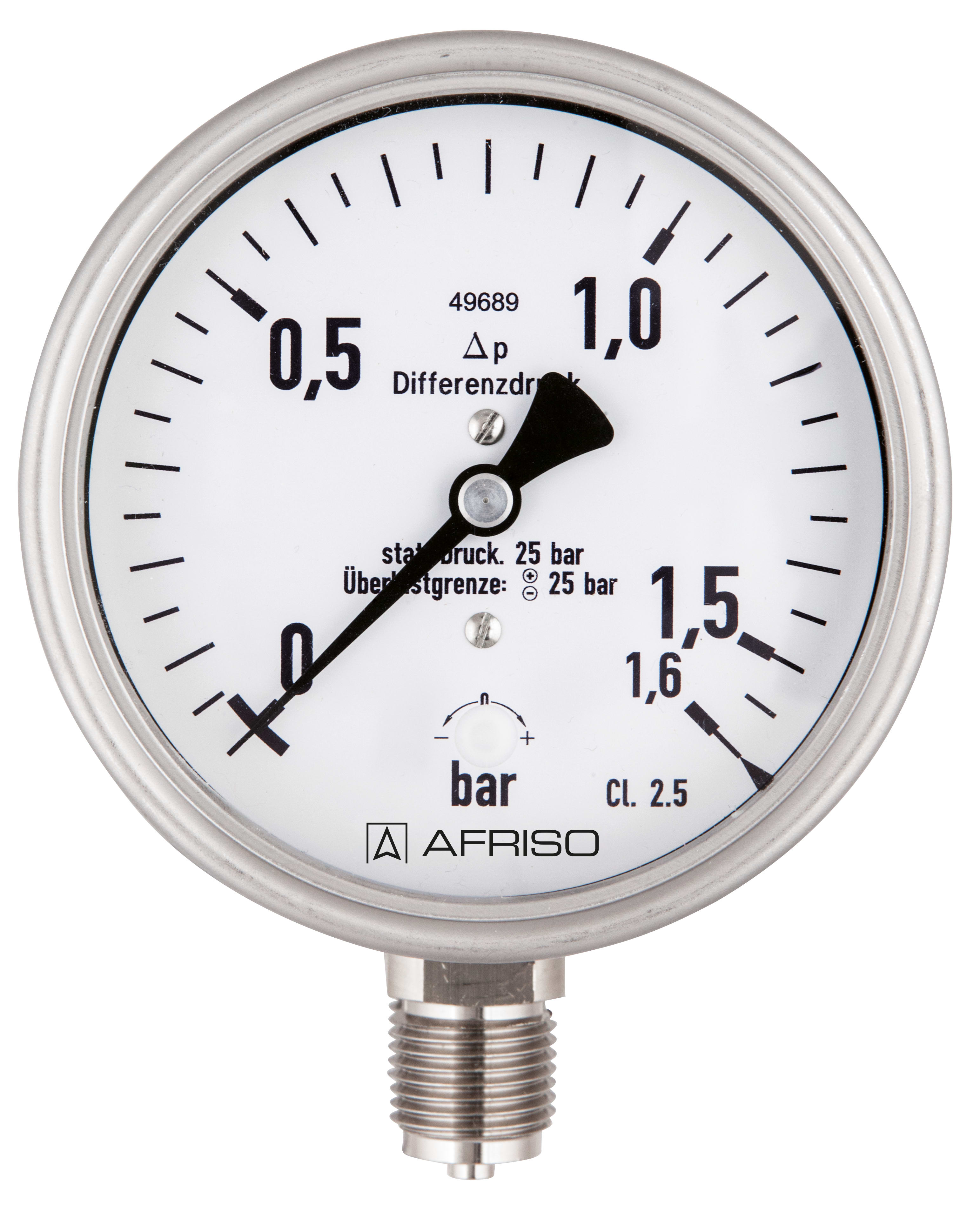

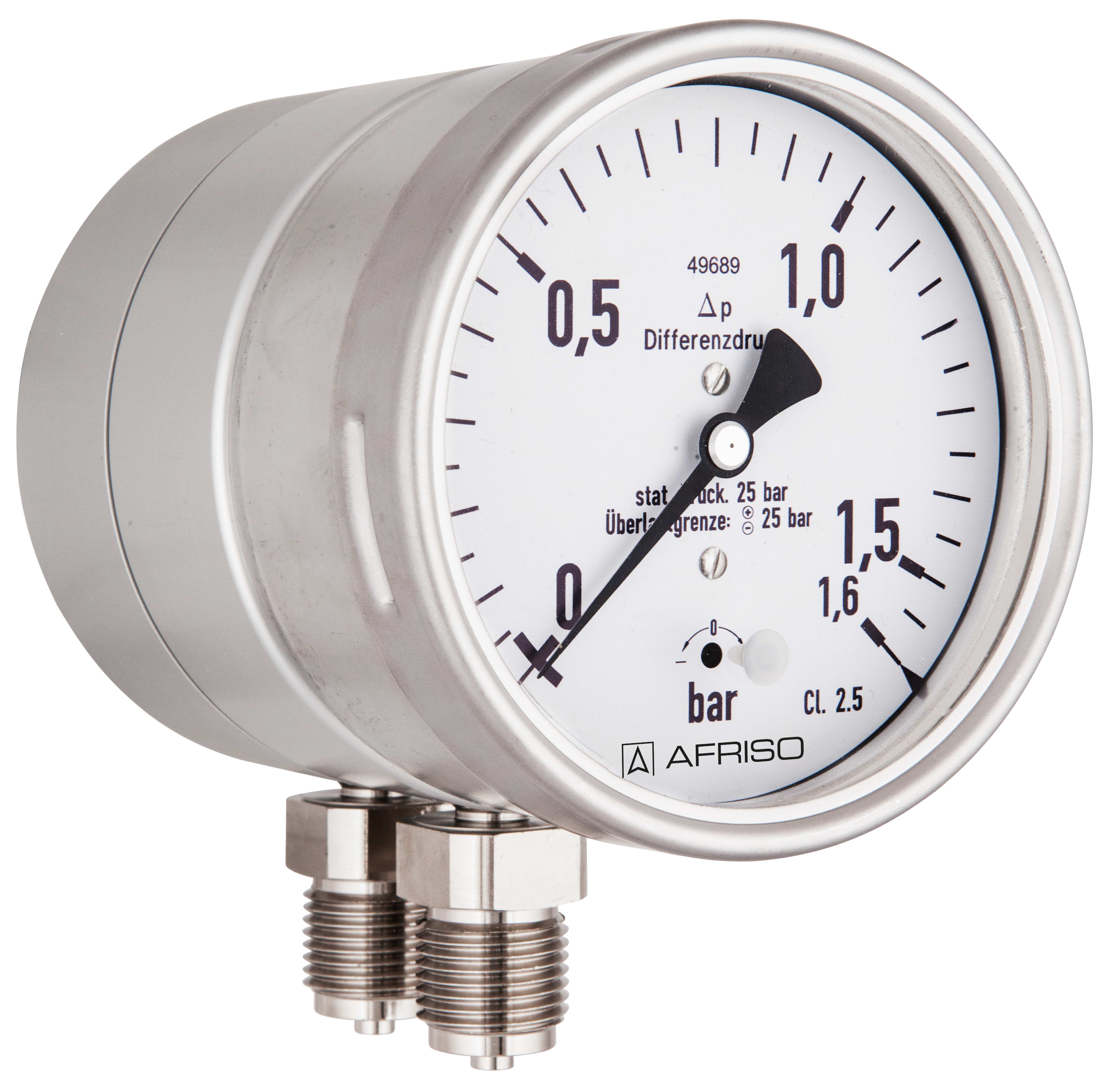

Anschluss radial
Rohrfeder-, Kapselfeder-, Plattenfeder-, Membranfedermanometer für Differenzdruck
