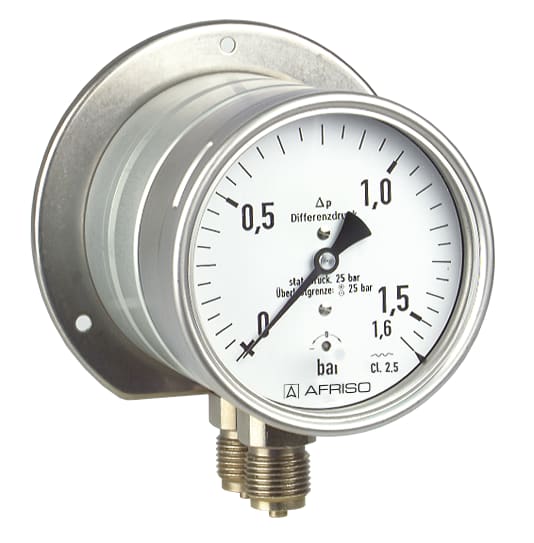

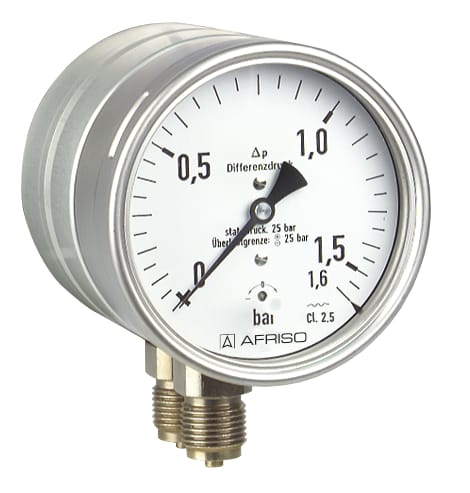

MF100Dif D401

Membran-Feder-Standardmanometer für Differenzdruck - überlastbar

Ausführungen Betriebsanleitungen

  • direkte Anzeige des Differenzdruckes
  • hohe Überlastfestigkeit
  • Nullpunktkorrektur
  • mit integrierter Druckdrossel

Zur Differenzdruckmessung bei niedrigem Differenzdruck und hohem statischen Druck. Für gasförmige und flüssige nicht hochviskose und nicht aggressive Medien. Besonders geeignet zur Überwachung von Filtern, Pumpen und Rohrleitungssystemen.

TypGehäuse-⌀GehäuseGenauigkeitsklasseAnschlussAusrichtungAnzeigebereichTypTypArt.-Nr.
MF100Dif D401100 mmEdelstahl 3042,52 x G½B0/1 barMF100DifD40188089401
MF100Dif D401100 mmEdelstahl 3042,52 x G½B0/1.6 barMF100DifD40188090401
MF100Dif D401100 mmEdelstahl 3042,52 x G½B0/2.5 barMF100DifD40188091401
MF100Dif D401100 mmEdelstahl 3042,52 x G½B0/4 barMF100DifD40188092401
MF100Dif D401100 mmEdelstahl 3042,52 x G½B0/6 barMF100DifD40188093401
  • Lagerware
  • Fertigungsware

Typ
MF100Dif D401
Nenngrösse
100
Funktion
Die Drücke wirken auf zwei durch eine elastische Membrane getrennte Druckräume. Ein in diesen Druckräumen auftretender Druckunterschied führt zur axialen Auslenkung der Membrane gegen eine Druckfeder und erzeugt den Messweg. Dieser wird mit einer Schubstange auf das Zeigerwerk übertragen. Der Differenzdruck wird mit einem Zeiger direkt angezeigt. Durch Anlage der Membrane an metallische Stützflächen wird eine beidseitige Überdrucksicherheit bis 25 bar erreicht.
Genauigkeitsklasse (EN 837-3/6)
2,5
Anzeigebereiche
siehe Bestelltabelle
maximaler statischer Druck
25 bar
Überdrucksicherheit
beidseitig bis zum max. statischen Druck
Temperatureinsatzbereich
Medium:
max. 60 °C
Umgebung:
-20/+60 °C
Temperaturverhalten
Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem:
bei Temperaturzunahme ca. ± 0,5 %/10 K,
bei Temperaturabnahme ca. ± 0.5 %/10 K
vom jeweiligen Skalenendwert
Schutzart
IP 54 (EN 60529)

Standardausführung

Anschluss
Messing vernickelt
Messglied
Druckfeder, Edelstahl 301
Membrane
FKM (Viton)
Messflansch
Aluminium, eloxiert
Zeigerwerk
Messing
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304
Bajonettring
Edelstahl 304
Sichtscheibe
Sicherheitsverbundglas

Für Detailansichten, Zusatzinformationen und Maßtabellen bitte auf das jeweilige Bild klicken.

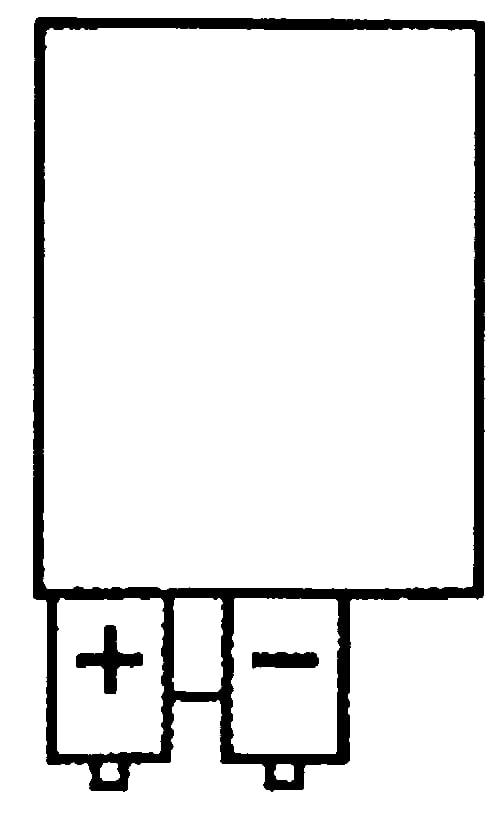

Anschluss radial
